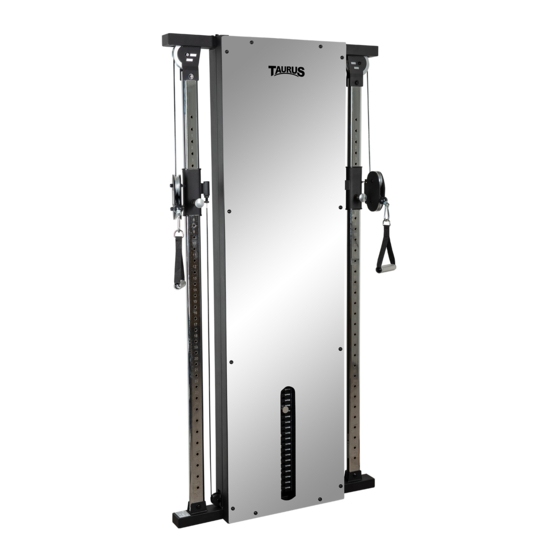

- Seite 1 Montageanleitung max. 150 kg ~ 120 Min. 135,8 kg L 104 | B 29 | H 208 TFDPG66.01.03 Art.-Nr.: TF-DP-G-66 Taurus Design Line Dual Pulley...
- Seite 2 Dual Pulley...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau LAGERUNG UND TRANSPORT Allgemeine Hinweise FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise Störungen und Fehlerdiagnose Wartungs- und Inspektionskalender ENTSORGUNG ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT... - Seite 4 Dual Pulley...
- Seite 5 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus entschieden haben. Taurus bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei Taurus Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit...
- Seite 6 ZU DIESER ANLEITUNG Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnellen Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Personen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbedingt vorab über diese Anleitung und ihren Inhalt informiert werden.
-
Seite 7: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten Gewicht und Maße: Gewichtsblock (67,5 kg) Verpackungsmaße (L x B x H) und Gewicht ca.: Nr. 1: 211 cm x 51 cm x 15 cm 71,5 kg Nr. 2: 211 cm x 61 cm x 4 cm 9,2 kg Nr. -
Seite 8: Persönliche Sicherheit
Persönliche Sicherheit GEFAHR ⚠ Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroffen hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben. -
Seite 9: Aufstellort
Aufstellort WARNUNG ⚠ Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. ⚠ VORSICHT Wählen Sie den Aufstellort so, dass Sie zu allen Seiten genügend Platz zum Trainieren haben. Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist. -
Seite 10: Lieferumfang
Lieferumfang Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. VORSICHT ⚠ Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. - Seite 11 (21) (23) (24) (26) (27) (28) (29) (32) (33) (34) (55) (35) (37) (36) (38) (56) (51) (39) (57) (40) (52) (42) (53) (43)
-
Seite 12: Aufbau
Aufbau Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Gehen sie vor der Installation des Hauptrahmens (1) und des oberen Rahmens (2) sicher, dass die Löcher nach vorne zeigen. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. - Seite 13 Schritt 2 WARNUNG ⚠ Kontrollieren Sie ob die Beschaffenheit Ihrer Wände für die Montage dieses Gerätes geeignet ist. Kontaktieren Sie hierzu Ihren Vertragspartner. Befestigen Sie den oberen Rahmen (2) und den Grundrahmen (1) an der Wand mit vier Montagesätzen (38).
- Seite 14 Schritt 3 Befestigen Sie die Umlenkrollenhalterung (13) am rechten und linken Stellschieber (11 & 12) mit zwei Schrauben (39), vier Unterlegscheiben (51) und zwei Nylonmuttern (56). Befestigen Sie die zwei Stellrahmen (5) am Grundrahmen (1) und dem oberen Rahmen (2) mit vier Schrauben (41), acht Unterlegscheiben (52) und vier Nylonmuttern (57).
- Seite 16 Schritt 4 HINWEIS Die Umlenkrollen (33) werden gleichzeitig mit dem Kabel (35) befestigt. Befestigen Sie die Umlenkrolle (33) an der Umlenkrollenhalterung (15) mit einer Schraube (42) und einer Nylonmutter (57) und führen Sie das Kabel nach oben, siehe Abb. 1. Befestigen Sie die zwei Umlenkrollen (33) an dem oberen Rahmen (2) mit zwei Schrauben (42) und zwei Nylonmuttern (57) und führen Sie das Kabel von dort nach unten zum Hauptrahmen (3), siehe A1 &...
- Seite 18 Schritt 5 HINWEIS Die Umlenkrollen (33) werden simultan mit dem Kabel (36) befestigt. Befestigen Sie zwei Umlenkrollen (33) an der Umlenkrollenhalterung (13) mit zwei Schrauben (42) und zwei Nylonmuttern (57) und führen Sie das Kabel oben, siehe C1. Befestigen Sie eine Umlenkrolle (32) am oberen Rahmen (2) mit einer Schraube (42) und einer Nylonmutter (57) und führen Sie das Kabel am Rahmen entlang, siehe C2.
- Seite 20 Schritt 6 HINWEIS Gehen sie vor der Installation der Spiegelhalterung (7) und Spiegelhalterung (10) sicher, dass die Löcher ohne Gewinde in Richtung des Gerätes zeigen und die Löcher mit Gewinde in die Richtung des Spiegels (37) zeigen. Befestigen Sie die linke und rechte Spiegelhalterung (7) am Hauptrahmen (3) mit acht Schrauben (46).
-
Seite 22: Lagerung Und Transport
LAGERUNG UND TRANSPORT Allgemeine Hinweise ⚠ WARNUNG Der Lagerort sollte so gewählt werden, dass ein Missbrauch durch Dritte oder Kinder ausgeschlossen werden kann. Sollte Ihr Gerät über keine Transportrollen verfügen, ist das Gerät vor dem Transport zu demontieren. ࣑ ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist. -
Seite 23: Fehlerbehebung, Pflege Und Wartung
FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. VORSICHT ⚠ Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden. -
Seite 24: Wartungs- Und Inspektionskalender
Wartungs- und Inspektionskalender Um Beschädigungen durch Körperschweiß zu vermeiden, muss das Gerät nach jeder Trainingseinheit mit einem feuchten Handtuch (keine Lösungsmittel!) gereinigt werden. Folgende Routinearbeiten sind in den angegebenen Zeitabständen durchzuführen: Teil Wöchentlich Monatlich Vierteljährlich Kabel Schraubenverbindungen Rollen und Seilführung Gleitschienen/Führungsstangen Gewichte Polster... -
Seite 25: Zubehör-Empfehlung
ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, effektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Das kann zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor herabfallendem Schweiß schützt, das können aber auch zusätzliche Handläufe bei einigen Laufbändern sein oder Silikonspray, um bewegliche Teile gut in Schuss zu halten. -
Seite 26: Ersatzteilbestellung
Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / Kraftstation Modellbezeichnung: TAURUS DESIGN LINE DUAL PULLEY Artikelnummer: TF-DP-G-66 / TF-DP-G-90 / TF-DP-M-66 / TF-DP-M-90 Dual Pulley... -
Seite 27: Teileliste
Teileliste Bezeichnung (ENG) Anz. 1904-1 BASE FRAME 1904-2 TOP FRAME 1904-3 MAIN UPRIGHT FRAME 1904-5 UPRIGHT FRAME 1904-6 GUIDE ROD 1904-7 LONGER COVER 1904-8 REAR COVER 1904-9 GUIDE ROD RETAINER 1904-10 SHORTER COVER 1904-11 RIGHT CABLE HEIGHT ADJUSTER 1904-12 LEFT CABLE HEIGHT ADJUSTER 1904-13 SWIVEL PULLEY HOUSING 1904-14... - Seite 28 1904-33 90mm ALUMINUM PULLEY 1904-34 50mm PULLEY 1904-35 WEIGHT STACK CABLE 1904-36 PULLEY COLUMN CABLE 1904-37 ACRYLIC PANEL 1904-38 5/16" X 2-1/2" BOLT SET 1904-39 1/2" X 4-1/4" HEX BOLT 1904-40 3/8" X 2-1/4" HEX THREADED BOLT 1904-41 3/8" X 2" HEX BOLT 1904-42 3/8"...
-
Seite 29: Explosionszeichnung
Explosionszeichnung... -
Seite 30: Garantie
GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. - Seite 31 Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.
-
Seite 32: Kontakt
KONTAKT TECHNIK TECHNIK & SERVICE TECHNIK & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 172 770033 +49 4621 4210-945 +49 4621 4210-933 �� +49 4621 4210-698 �� �� info@fitshop.dk service-france@fitshop.fr �� technik@sport-tiedje.de �� �� Mo - Fr 08:00 18:00... - Seite 33 LEBEN FITNESS WEBSHOP UND SOCIAL MEDIA Sport-Tiedje ist mit über 70 Filialen Europas www.sport-tiedje.de größter Fachmarkt für Heimfitnessgeräte www.sport-tiedje.de/blog und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops www.facebook.com/SportTiedje der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen.
