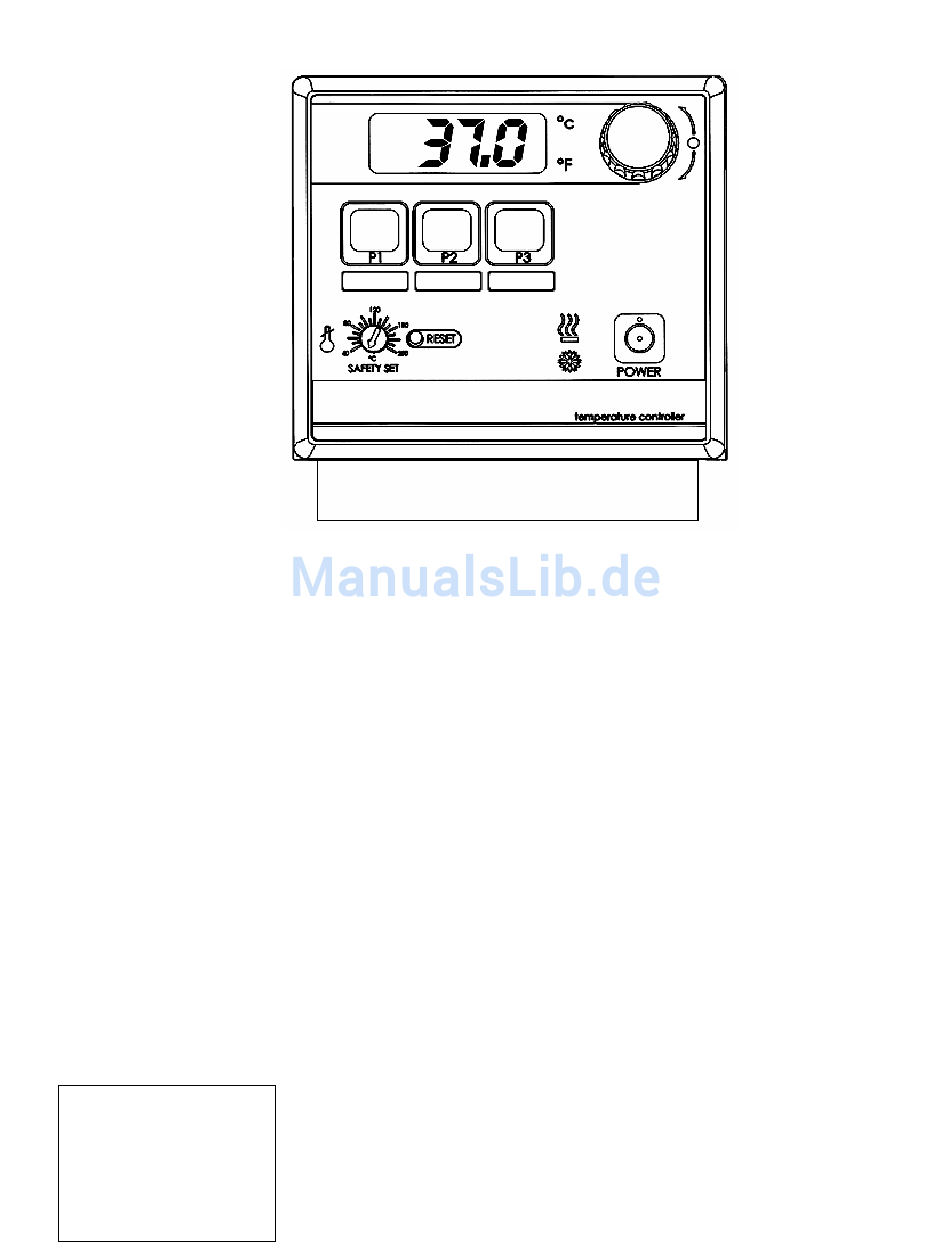

- Seite 1 Operators Manual Standard Controller Models Pages 1 - 22 Manuel de l’utilisateur Modèles du Contrôleur Standard Pages 21 - 37 Bedienungsanleitung Geräte mit Standardregelung Seiten 38 - 54 110-227 1/30/08...
- Seite 40 Inhaltsangabe Abtlg.1 – Allgemeine Information Garantie Auspacken Abtlg. 2 -Umwälzthermostat Inhalt Allgemeine Beschreibung Umwälzpumpe Pumpeneinlaß- und -auslaßverbindungen Umwälzkreislauf Befüllen des Thermostatbades Badreinhaltung Abteilg. 3 - Einhängethermostat Inhalt Allgemeine Beschreibung Thermostatpumpe Aufbau Verbindungen zu externen Apparaten Erzielbare Temperaturen Abtlg. 4 - Standard Regler Information Vordere und hintere Armaturen Heizkörper/Pumpen Einheit Spezifikationen...
-
Seite 41: Abtlg.1 - Allgemeine Information
Abtlg. 1 – Allgemeine Information Garantie Besten Dank für Ihren Thermostatkauf. Wir sind sicher, er wird Ihnen eine lange Zeit dienen. Unsere Garantie Ihnen gegenüber ist wie folgt: Der Hersteller sagt dem Erstbesitzer dieses Produktes zu, jeden Defekt, der sich nach der Auslieferung dieses Produkts innerhalb einer Zeitspanne, die auf der Garantiekarte angegeben ist, entweder durch Reparatur oder nach Wahl des Herstellers durch Ersatz zu korrigieren. -
Seite 42: Abtlg. 2 -Umwälzthermostat
Abtlg. 2 - Umwälzthermostat Inhalt — Umwälzthermostat — Bedienungsanleitung — Garantiekarte — Klebestreifen für Vorwahlknöpfe (2 Stck.) — Anschlußkabel — Packung mit Schlauchanschlüssen mit: Beschreibung Menge Teilenummer — 3/16 " gewellte Reduzierstücke 300-049 — 1/4 " gewellte Reduzierstücke 300-048 — 3/8 " gewellte Reduzierstücke 300-047 —... -
Seite 43: Umwälzpumpe
Umwälzpumpe Die zweistufige Simplex (Druck) Pumpe kann zum Temperieren von Mustern innerhalb des Bades oder für die Zirkulation in geschlossenen Kreisläufen eingesetzt werden. Sie ist nicht dafür vorgesehen, aus dem Thermostatbad in und aus einem zweiten offenen Bad zu pumpen. Der HOCH und NIEDRIG Geschwindigkeitswahlschalter auf der Rückseite der Regeleinheit wird verwendet, um die Pumpengeschwindigkeit zu wählen. -
Seite 44: Badreinhaltung
Füllen des Thermostatbades Die maximale Füllhöhe des Thermostatbades ist 1 " (25 mm) unterhalb des oberen Badrandes. Es muß ein Flüssigkeitsstand eingehalten werden, der die Heizschlange, die Pumpe, den Übertemperatursensor und mind. 1" (25 mm) des Minimaler Temperatursensors bedeckt. Für eine optimale Kühlleistung sollte Füllstand sich der Flüssigkeitsstand bei gekühlten/beheizten Thermostaten immer oberhalb der Kühlschlangen befinden. -
Seite 45: Aufbau
Warnung: Diese Geräte sind mit einem Übertemperaturschutz (Schutzschalter) ausgestattet. Ein niedriger Flüssigkeitsstand oder ein Fehler bei der Sicherheitseinstellung und ausreichendem Eintauchen des Heizkörpers kann zum Durchbrennen des Heizkörpers und Elektronikfehler (Triac) führen. Lassen Sie während der Arbeit den Heizkörper nicht in Kontakt kommen mit irgendwelchen entflammbaren Materialien, wie z.B. -
Seite 46: Abtlg. 4 - Standard Regler Information
Abtlg. 4 – Standard Regler Information Vordere und hintere Armaturen Frontansicht Rückansicht Display Pumpengeschwindigkeits Schalter Temperaturvorwahlknöpfe Typenschild Sicherheitseinstellungs Rückstellknopf Pumpeneinlaß Sicherheitseinstellungs Anzeigedrehknopf Anschluß für Badreinhaltung Kühlungslampe Pumpenauslaß Hauptschalter AN/AUS Wechselstromanschluß Heizungslampe Stromkreisunterbrecher / ° F Lampe Wechselstromhauptschalter Wahl/Einstell Drehknopf (Zum Einstellen drücken, zum Anpassen drehen) °... -
Seite 47: Heizkörper/Pumpeneinheit
Heizkörper/Pumpeneinheit Temperatursensor Pumpenschaft und -flügel Pumpenstutzen Übertemperatur Sensor Heizschlange Ist bei Einhängethermostaten beweglich Spezifikationen Temperaturstabilität ±0.05° C Ablesegenauigkeit ±0.5° C Übertemperatur Schutz Ja, von Anrwender einstellbar Schutz vor niedrigem Flüssigkeitsstand Heizkörper 1100W – 115V, 1600 W – 240V Pumpengeschwindigkeiten 2-Geschwindigkeiten, 9 l/min. oder 15 l/min. Umweltbedingungen: ●... -
Seite 48: Flüssigkeitsstand Im Bad
Flüssigkeitsstand im Bad Befüllen Sie das Bad mit der entsprechenden Badflüssigkeit. Bei Thermostatbädern muß der Flüssigkeitsstand hoch genug sein, um die Heizschlange, die Pumpe, den Übertemperatur Sensor und mind. 1" (25 mm) des Temperatursensors zu bedecken. Bei Enhängethermostaten muß der Flüssigkeitsstand ausreichend sein, um die Heizschlange, den Übertemperatur Sensor und den Pumpenstutzen komplett zu bedecken. -
Seite 49: Wahl Der Temperatureinheiten
Wahl der Temperatureinheiten Der Regelungspunkt und die tatsächliche Badtemperatur können entweder in ° C oder ° F angezeigt werden. Die Fabrikeinstellung ist ° C. Um von ° C auf ° F zu wechseln, stellen Sie den Hauptschalter auf der Rückseite des Reglers in die AUS Position und halten Sie dann den P2 Knopf, während Sie das Gerät wieder EIN schalten. -
Seite 50: Verwender-Definierte Temperaturvorwahl
Verwender-definierte Temperaturvorwahl Wenn das Gerät eingeschaltet ist, drücken Sie den gewünschten Vorwahlknopf – P1, P2 oder P3. Die LED-Anzeige, die mit dem ausgewählten Vorwahlknopf verbunden ist, beginnt zu blinken. Drehen Sie den Wahl/Einstell Drehknopf bis zur gewünschten Temperatureinstellung. Drücken Sie den ausgewählten Vorwahlknopf ein zweites Mal, um die neu eingestellte Temperatur zu bestätigen. -
Seite 51: Displayanzeigen Des Reglers
Wie man die automatische Kühltemperatur einstellt: Drücken Sie die P2 und P3 Knöpfe gleichzeitig und wiederholen Sie dies bis die automatische Kühleinstellungstemperatur auf dem Display erscheint (Axxx). Um die angezeigten Werte zu ändern, drücken und drehen Sie den Wahl/Einstell Drehknopf bis die gewünschte Temperatur angezeigt wird. -
Seite 52: Heizkörper
Um den Ausgleichswert zu ändern, muß man den Wahl/Einstelldrehknopf so weit drehen, bis das Display mit der Ablesung auf dem Referenztemperatursensor übereinstimmt. Das Display wird weiterhin zwischen dem Ausgleichswert und der geeichten Displaytemperatur hin und her schalten. Drücken Sie den Wahl/Einstelldrehknopf oder den P1 Knopf, um den eigegebenen Wert zu bestätigen. -
Seite 53: Keine Heizleistung
Keine Pumpenleistung • Prüfen Sie den Flüssigkeitsstand in dem Bad, um sicherzustellen, dass der Pumpenkopf von Flüssigkeit bedeckt ist. • Wenn sich der Pumpenmotor nicht dreht, überprüfen Sie, ob der Pumpengeschwindigkeitsschalter entweder in der HOCH oder NIEDRIG Position ist. Wenn er sich in der Mitte befindet, bekommt die Pumpe keinen Strom. -
Seite 54: Abtlg. 8 - Badflüssigkeiten
Abtlg. 8 - Badflüssigkeiten Entsprechend Ihrem Bedarf können verschiedene Flüssigkeiten mit Ihrem Thermostaten verwendet werden. Was für eine Badflüssigkeit Sie auch einsetzen, sie muß chemisch zum Bad und auch zur Edelstahl 300-Serie der Pumpe und des Heizkörpers passen. Sie muß auch für den gewünschten Temperaturbereich geeignet sein. -
Seite 55: Abtlg. 9 - Service Und Technische Hilfe
Anwendungshinweise Bei extrem tiefer Temperatur der Flüssigkeit: 1. Die Gegenwart von Eis oder Matsch beeinflußt die Temperaturstabilität ungünstig. 2. Eine Viskosität oberhalb von 10 Centistoke beeinflußt die Temperaturgleichmäßigkeit ungünstig. 3. Eine hohe Flüssigkeitsviskosität und hohe Pumpengeschwindigkeit fügt der gepumpten Flüssigkeit Wärme hinzu. Bei Flüssigkeitstemperaturen oberhalb der Umgebungstemperatur ohne Verwendung von Kühlung: 1. - Seite 56 Atlg. 10 - Ersatzteile Beschreibung Teilenummer Labor Algentöter, Konzentrat, ca. 230 g 004-300040 Badreiniger, Konzentrat, ca. 230 g 004-300050 Bath Cleaner, concentrate, 16 oz. 004-300052 Dynalene HC™, ca. 3,8 Liter 060330 ® Dow Corning 510, ca. 3,8 Liter 060326 ® Dow Corning 550, ca.
