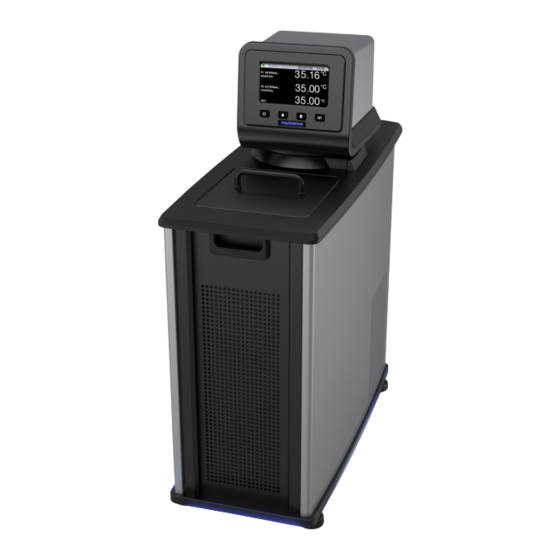

PolyScience PD07R-20 Bedienungsanleitung
Umwälzthermostate mit digitalem hochleistungstemperaturregler
Verwandte Anleitungen für PolyScience PD07R-20
Inhaltszusammenfassung für PolyScience PD07R-20
- Seite 1 Umwälzthermostate mit digitalem Hochleistungstemperaturregler Bedienungsanleitung Modelle: PD07R-20 PD07R-40 PD7LR-20 PD15R-30 PD15R-40 PD20R-30 PD28R-30 PD45R-20 PD07H200 PD15H200 PD20H200 PD28H200 PD15RCAL PD15HCAL 110-515 PSC/DE 17.November 2014...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ..............................4 Umwälzthermostate mit digitalem Hochleistungstemperaturregler ............4 Allgemeine Sicherheitsinformationen ....................... 5 Sicherheitsempfehlungen ......................... 6 Einhaltung·gesetzlicher·Bestimmungen·und·Durchführung·von·Tests ........... 7 Auspacken des Umwälzthermostats ......................8 Inhalt ................................. 8 Bedienelemente und Komponenten ......................9 Digitaler Hochleistungsregler ....................... 9 Kühl-/Heizbäder ..........................10 Nur Heizbäder ............................ - Seite 3 Datums- und Uhrzeiteinstellungen ......................33 Zeit ..............................33 Datum ..............................33 Sicherheitseinstellungen ......................... 34 Limit Hoch / Limit Niedrig Temperaturen .................... 34 Limit Hoch / Limit Niedrig Temperaturen .................... 34 Kontrolle ..............................35 Sondenkontrolle ..........................35 Automatische Kühlung ........................35 Flüssigkeitstyp ............................
- Seite 4 Kabelgebundene oder nicht kabelgebundene Netzwerkkonfiguration ..........78 Konfigurierung der TCP-Kontrolle ...................... 79 External Cooling Control (Externe Kühlregelung) .................. 80 Geräteentsorgung (WEEE-Richtlinie) ..................... 82 Ersatz- und Zubehörteile .......................... 83 PolyScience-Umwälzbad-Flüssigkeiten ....................85 Kundendienst und technischer Support ....................86 Garantie ..............................86 110-515 PSC/DE...
-
Seite 5: Einführung
Bedienung, um für eine praktische und vielfältige Temperaturregulierung von Flüssigkeiten in vielen verschiedenen Anwendungen zu sorgen. ACHTUNG: PolyScience-Umwälzthermostate sind nicht zur direkten Temperaturregulierung von Lebensmitteln, Pharmaprodukten, Arzneimitteln und anderen Produkten geeignet, die für die orale oder injizierte Aufnahme durch Menschen oder Tiere bestimmt sind. Solche Produkte müssen vom Kontakt mit der Badflüssigkeit und den Badgefäßflächen isoliert werden. -
Seite 6: Allgemeine Sicherheitsinformationen
Allgemeine Sicherheitsinformationen Sofern der Umwälzthermostat in Übereinstimmung mit dieser Anleitung und mit den allgemeinen Sicherheitsanforderungen installiert, bedient und gewartet wird, sollte er für eine sichere und zuverlässige Temperatursteuerung sorgen. Es ist darauf zu achten, dass alle Personen, die an der Installation, der Bedienung oder der Wartung des Umwälzthermostats beteiligt sind, diese Anleitung sorgfältig durchgelesen haben, bevor sie mit der Arbeit mit diesem Gerät beginnen. -
Seite 7: Sicherheitsempfehlungen
Sicherheitsempfehlungen Um Verletzungen des Personals und/oder Sachschäden zu vermeiden, müssen beim Betrieb dieses Geräts immer die Sicherheitsverfahren Ihres Arbeitsplatzes eingehalten werden. Des Weiteren sollten die folgenden Sicherheitsempfehlungen beachtet werden: ACHTUNG: Dieser Umwälzthermostat ist zur Verwendung mit entzündbaren Flüssigkeiten der Klasse III nach DIN 12876-1 geeignet. -
Seite 8: Einhaltung Gesetzlicher Bestimmungen Und Durchführung Von Tests
ACHTUNG: Die Flüssigkeit vor dem Ablassen immer auf Umgebungstemperatur abkühlen lassen. Der Gefäßdeckel, die obere Abdeckung und/oder die externen Pumpenverbindungen können sich beim Dauerbetrieb erhitzen. Beim Berühren dieser Teile vorsichtig vorgehen. Bei Verwendung eines Polykarbonatgefäßes darf die maximale Betriebstemperatur von 85 °C nicht überschritten werden. -
Seite 9: Auspacken Des Umwälzthermostats
Auspacken des Umwälzthermostats Der Umwälzthermostat ist in einem oder mehreren speziellen Kartons verpackt. Sie sollten diese Kartons sowie das gesamte Verpackungsmaterial aufbewahren, bis das Gerät installiert wurde und Sie sicher sind, dass es korrekt funktioniert. VORSICHT: Das gesamte lose Verpackungsmaterial entfernen, das während des Versands in das Heizelement- oder Pumpengehäuse gefallen sein könnte. -
Seite 10: Bedienelemente Und Komponenten
Bedienelemente und Komponenten Digitaler Hochleistungsregler SmartTouch™ Touchscreen-Display Einschalttaste Set-Taste Home-Taste Menü-Taste Swivel 180™- Entriegelungstaste Netzschalter / USB A-Anschluss Leistungsschutzschalter (befindet sich am USB B-Anschluss Kühlleistungsmodul auf Kälte- /Wärme- Umwälzthermostaten) Ethernet-Anschluss Sicherheitsthermostat Serieller RS232/RS485- Anschluss IEC-Netzanschluss Anschluss für externe (P2) Temperatursonde IEC-Netzkabel Kühlregelungsverbindung (funktioniert nur bei Kälte-... -
Seite 11: Kühl-/Heizbäder
Kühl-/Heizbäder Digitaler Hochleistungstemperaturregler Gefäßabdeckung Gefäß-Ablassventil und Anschluss Ablassventil und Anschluss (hinter der Abdeckplatte) (rechte Seite nur am PD7LR- (seitlicher Zugang am PD7LR-20) Waschbarer Luftfilter (hinter Abdeckplatte) Kühlregelungsanschluss IEC-Stromanschluss zum Kühlmodul Kühlleistungsmodul Kühlregelungsanschluss IEC-Netzanschluss zu Regler Netzschalter / Leistungsschutzschalter IEC-Netzanschluss zum Netz Kühlung Stromverso... -
Seite 12: Nur Heizbäder
Nur Heizbäder Digitaler Hochleistungsregler Gefäßabdeckung Gefäß-Ablass und Anschluss (hinter der Abdeckplatte) Netzschalter / Leistungsschutzschalter IEC-Netzanschluss zu Stromnetz Anschluss für Anschluss für Leitungswasserkühlung Leitungswasserkühlung (Einlass) (Auslass) ACHTUNG: Zur Vermeidung von Verbrennungen lassen Sie den Umwälzthermostat komplett abkühlen, bevor er gereinigt oder gewartet wird. 110-515 PSC/DE... -
Seite 13: Kalibrier-Thermostate
Kalibrier-Thermostate Digitaler Hochleistungsregler Ferngesteuerte/ex terne Temperatursonde (P2) Kalbrier- Thermostatabdeckung mit Öffnungen mit Hülsen für Thermometer und Temperatursonden mit einem Durchmesser von 2 bis 8 mm Gefäß-Ablassventil und Anschluss (hinter der Wiederverwendbarer Abdeckplatte) Luftfilter (hinter der Abdeckplatte) Nur Kühl- /Heizmodelle 110-515 PSC/DE... -
Seite 14: Schnellstart
Schnellstart Falls nicht anderweitig angegeben, gelten die Schnellstart-Anleitungen für alle Modelle. Für weitere Informationen siehe „Installation und Inbetriebnahme“. Max.: 254 mm unterhalb der Abdeckungsunterseite Das Gefäß mit Flüssigkeit füllen Mind.: 7,6 cm unterhalb der Abdeckungsunterseite Nur Heizmodelle IEC-Netzkabel von Kühl-/Heizmodelle Alle Elektro- und Steuerungskabel Regler zu Kühlleistungsmodul... -
Seite 15: Installation Und Inbetriebnahme
Regler EINSCHALTEN Sicherheitsthermostat einstellen Stellen Sie die Solltemperatur ein Installation und Inbetriebnahme Ihr Umwälzthermostat mit dem digitalen Hochleistungstemperaturregler lässt sich mühelos einrichten und installieren. Es wird lediglich ein Kreuzschlitzschraubendreher benötigt sowie ein Behälter, mit dem Wasser oder eine andere geeignete Flüssigkeit in das Badgefäß gefüllt wird. Allgemeine Anforderungen an den Aufstellungsort Stellen Sie den Umwälzthermostat auf einer ebenen Fläche ohne Zugluft und direkte Sonneneinstrahlung auf. -
Seite 16: Hinzufügen Von Flüssigkeit In Das Badgefäß
Hinzufügen von Flüssigkeit in das Badgefäß ACHTUNG: Bei Verwendung von als entzündbar eingestuften Flüssigkeiten der Klasse III nach DIN 12876-1 muss der Benutzer die folgenden Warnschilder gut sichtbar vorne am Gerät anbringen: Warnschild Gefahrenbereich. Beachten! Anleitung beachten (Bedienungsanleitung, Sicherheitsdatenblatt) Farben: Gelb/Schwarz Obligatorischer Aufkleber Bitte lesen Sie alle Informationen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. -
Seite 17: Pumpeneinlass- Und -Auslassanschlüsse
Pumpeneinlass- und -auslassanschlüsse ACHTUNG: Der Benutzer muss beim Anschließen von Rohren/Schläuchen an eine externe Anwendung sicherstellen, dass die an den Umwälzthermostat angeschlossenen Rohre/Schläuche und Nippel für die in der Anwendung eingesetzte Flüssigkeit und den Temperaturbereich geeignet sind. VORSICHT: Das Bypass-Rohr des Umwälzthermostats ist an den Flüssigkeitseinlass- und - auslassanschlüssen mit Hochtemperatur-Nylon-Schlauchschellen befestigt, die durch Durchtrennen mit einem Seitenschneider vorsichtig entfernt werden können. -
Seite 18: Offener Regelkreis
Offener Regelkreis Die Doppelpumpe (Druck/Ansaugung) ermöglicht die Zirkulation zu und von einem externen offenen Bad. Um eine eventuelle Absaugung zu vermeiden, wenn der Umwälzthermostat ausgeschaltet ist, beide Bäder so positionieren, dass die Flüssigkeitspegel auf gleicher Höhe sind. Verbinden Sie den Pumpeneinlass und - auslass über Leitungen desselben Durchmessers und derselben Länge mit dem externen Bad. -
Seite 19: Kühlregelungsanschlüsse (Nur Kälte-/Wärme-Umwälzthermostate)
Kühlregelungsanschlüsse (nur Kälte-/Wärme-Umwälzthermostate) Kühlregelungsanschluss Kühlregelungskabel Kühlregelungsanschluss Stromversorgung ACHTUNG: Das Netzkabel des Thermostats muss an eine ordnungsgemäß installierte Schukosteckdose angeschlossen werden. WARNUNG: Achten Sie darauf, dass diese Steckdose dieselbe Spannung und Frequenz wie das Umwälzthermostat aufweist. Sie können die korrekte Spannung und Frequenz des Thermostats dem Schild auf der Rückseite des Reglers entnehmen. VORSICHT: Die Verwendung eines Verlängerungskabels wird nicht empfohlen. -
Seite 20: Nur-Wärme-Umwälzthermostate Und Offene Badsysteme
IEC-Stromanschluss zu Kühlleistungsmodul IEC-zu-IEC-Netzkabel Kühlleistungsmodul Netzschalter / IEC-Netzanschluss Leistungsschutzschalter zu Regler IEC-Netzanschluss zu Stromnetz IEC zu Netzkabel Nur-Wärme-Umwälzthermostate und offene Badsysteme Schließen Sie das 1,8 m lange Netzkabel an den IEC-Netzanschluss des Temperaturreglers und stecken Sie den Stecker in die Netzsteckdose. Schalten Sie den Netzschalter/Leistungsschutzschalter am Temperaturregler EIN. -
Seite 21: Kommunikation
Kommunikation Der digitale Hochleistungsregler weist verschiedene Verbindungsoptionen auf. Diese Optionen werden gewöhnlich wie folgt eingesetzt, damit der Betrieb des Umwälzthermostats überwacht und gesteuert werden kann. 110-515 PSC/DE... -
Seite 22: Usb-Kommunikation
USB-Kommunikation An der Rückseite des Temperaturreglers befinden sich zwei USB Anschlüsse (A und B) für USB-Sticks, mit denen Temperaturdaten aufgezeichnet und Uhrzeit-/Temperaturprogramme gespeichert und/oder übertragen werden können. Für weitere Informationen siehe Grundlegende Bedienung, Kommunikation und Datenprotokollierung. Ethernet An der Rückseite des Temperaturreglers befindet sich ein Ethernet-Anschluss, der das Verbindung des Umwälzthermostats mit einem Computernetzwerk ermöglicht. -
Seite 23: Regler-Setup
Regler-Setup Stromversorgung Drücken Sie . Auf der Anzeige erscheint kurz „Initializing” (Initialisierung), der Umwälzthermostat nimmt den Betrieb auf, und der standardmäßige Hauptausführungsbildschirm erscheint. Sicherheitstemperatur-Sollwert HINWEIS: Der Sicherheitstemperatur-Sollwert wird in der jeweils ausgewählten Einheit angezeigt. Die Grundeinstellung ist °C. Um die Temperatur auf °F einzustellen, siehe Allgemeine Betriebseinstellungen, Gerät. - Seite 24 Sicherheitstemperatur -Sollwert Aktueller Sicherheitssondenmesswert 3. Drehen Sie den Sicherheitsthermostat an der Gehäuserückseite des Temperaturreglers mit einem kleinen Kreuzschlitzschraubendreher, bis der gewünschte Sicherheitstemperatur-Sollwert Sicherheitsthermostat angezeigt wird (im Uhrzeigersinn, um den Wert zu erhöhen, entgegen dem Uhrzeigersinn, um ihn zu reduzieren). 4.
-
Seite 25: Grundlegende Bedienung
Grundlegende Bedienung Einschalten des Thermostats Drücken Sie die Taste Der Umwälzthermostat startet, und die Hauptbetriebsanzeige (Start) erscheint. Regler- und Touchscreen-Navigation Reglernavigation NETZSTROM – SET -- Schaltet den Wird zusammen mit verschiedenen Temperaturregler des Bildschirmsymbolen und Schaltflächen Umwälzthermostats EIN und verwendet, um die Solltemperatur zu AUS. -
Seite 26: Untermenüs
Untermenüs HINWEIS: Die folgenden Beispiele illustrieren die Funktionsweise der am häufigsten verwendeten Touchscreen-Symbole, wenn sie angezeigt werden. Eine Untermenü-Seite kann ein bestimmtes Symbol enthalten oder auch nicht. Die Funktion/Betätigung von hier nicht abgebildeten Symbolen ist in den Abschnitten über die Bildschirme beschrieben, auf denen sie erscheinen. Aktuelle Einstellung Untermenüobjekt -- (weiße Buchstaben auf... -
Seite 27: Menüstruktur
Menüstruktur Untermenü Objekt Beschreibung/Optionen Pumpenstärke 5 % bis 100 % Einheit °C / °F Klang Ein / Aus Sprache Verfügbare Anzeigesprachen Anzeige Temperaturanzeigeauflösung: .XX / .XXX Einstellungen Sperre Ja / Nein Automatischer Neustart Ja / Nein Personalisieren Aus / PNG Anzeigefilter Durchschn. -
Seite 28: Hauptbetriebsanzeigen (Start-Bildschirme)
Hauptbetriebsanzeigen (Start-Bildschirme) Der Umwälzthermostat weist sieben Hauptbetriebsanzeigen (Start-Bildschirme) auf Sie können die verfügbaren Optionen anzeigen und durch Drücken der Taste einen bestimmten Start-Bildschirm auswählen. Statusleiste Eine Statusleiste mit wichtigen Betriebsinformationen wird oben auf jedem Start- und Menü-Bildschirm angezeigt. Die Informationen auf der Statusleiste sind abhängig von der Art des Bildschirms, auf dem sie erscheinen. -
Seite 29: Start-Bildschirme
Start-Bildschirme Primäre Start-Bildschirme Tatsächliche Badtemperatur Temperatursonde steuert Flüssigkeitstemperatur Intern oder Extern Solltemperatur Der Hintergrund für diese Art von Start-Bildschirm kann blau oder schwarz sein. HINWEIS: Auf den primären Start-Bildschirmen werden die Werte der tatsächlichen und der Solltemperatur nur mit einer Auflösung von einer Dezimalstelle angezeigt, unabhängig von der im Untermenü... -
Seite 30: Einstellen Der Solltemperatur
Personalisierter Start-Bildschirm Tatsächliche Badtemperatur Bild oder Text nach Benutzerdefinition P1 = Intern P2 = Extern Solltemperatur Einstellen der Solltemperatur Die Solltemperatur definiert die im Umwälzthermostat aufrecht zu erhaltende Flüssigkeitstemperatur. Dieser Wert kann auf ein Hundertstel eines Grades über einen Bereich von -50,00 bis +200,00°C / -58,00 bis +392,000 °F eingestellt werden. -
Seite 31: Eingabe Der Solltemperatur
Primärer Start-Bildschirm Temperaturdetail-Start-Bildschirm Berühren Sie den Berühren Sie SET oder den numerischen Sollwert numerischen Sollwert Personalisierter Start-Bildschirm Berühren Sie den hervorgehobenen Eingabe der Solltemperatur Nachdem eine Solltemperaturänderung durch Drücken der Taste oder des entsprechenden Bereichs auf der Anzeige initiiert wurde, wird der Sollwert-Eingabebildschirm angezeigt. Berühren Sie das jeweilige Erhöht den Nummernfeld, um den darin... -
Seite 32: Allgemeine Betriebseinstellungen
Zeigt den Gibt numerische Werte eingegebenen Wert Schaltet das Minuszeichen EIN und AUS Löscht die zuletzt eingegebene Zahl Übernimmt Änderungen Übernimmt Änderungen Bricht Änderungen ab Bricht Änderungen ab VORSICHT: Die Menü- und Untermenü-Bildschirme unterliegen einer Zeitabschaltung und kehren nach ca. 30 Sekunden ohne Touchscreen-Interaktion zur Hauptbetriebsanzeige (Start-Bildschirm) zurück. -
Seite 33: Pumpenstärke
Einstellungen – Seite 1 Einstellungen – Seite 2 Einstellungen – Seite 3 Pumpstärke — Stellt die Pumpenstärke ein. Die aktuelle Einstellung wird zwischen den Symbolen < (reduzieren) und > (erhöhen) angezeigt und kann auf 5 % bis 100 % eingestellt werden. Berühren Sie √, um den neuen Wert zu übernehmen, oder χ... -
Seite 34: Anzeigefilter
Anzeigefilter — Diese Einstellung bestimmt die durchschnittliche Verwendungszeit beim Anzeigen von Temperaturinformationen. Höhere Einstellungen führen gewöhnlich zu weniger Schwankungen, während niedrigere Einstellungen die Echtzeitdaten der Temperatursonde präziser widerspiegeln. Verwenden Sie die Symbole < (reduzieren) und > (erhöhen), um die aktuelle Einstellung zu ändern; berühren Sie √, um den neuen Wert zu übernehmen, oder χ... -
Seite 35: Sicherheitseinstellungen
Um die aktuelle Einstellung zu ändern, drücken Sie das entsprechende Symbol für das Jahr, den Monat oder den Tag, und berühren Sie dann < oder >. Außerdem können Sie den Tag ändern, indem Sie auf das entsprechende Datum im Kalender drücken. Berühren Sie √, um die neue Einstellung zu übernehmen, oder χ, um den Vorgang abzubrechen. -
Seite 36: Kontrolle
Kontrolle Berühren Sie das Symbol „Kontrolle“ im Hauptmenü. Seite 1 des Untermenüs „Kontrolle“ erscheint: Wählt die interne (P1) oder externe (P2) Temperaturregulierung Die Temperatur, bei der die Kühlung initiiert wird Aktuelle Badflüssigkeitsauswahl Optimiert die Temperaturregulierung basierend auf der spezifischen Wärmekapazität der jeweiligen Flüssigkeit. -
Seite 37: Flüssigkeitstyp
Flüssigkeitstyp — Hiermit wird die spezifische Wärmekapazität (SHC) für die Badflüssigkeit eingestellt, die zur Erlangung einer optimalen Temperaturregulierung verwendet wird. Berühren Sie das Symbol „Flüssigkeitstyp“ oder „Current Bath Fluid“ (Aktuelle Badflüssigkeit), um eine Liste der Flüssigkeiten zu öffnen; wählen Sie „Personalisiert“ aus der Liste aus, um die SHC manuell einzugeben. Berühren Sie √, um die neue Einstellung zu übernehmen, oder χ, um den Vorgang abzubrechen. -
Seite 38: External Cooling Control (Externe Kühlregelung)
VORSICHT: Die PID-Einstellungen des digitalen Hochleistungstemperaturreglers wurden werkseitig eingestellt, um eine optimale Temperaturregelung zu erzielen. Nur Personen mit fundierten Kenntnissen in der Proportional/Integral/Derivative-Steuerung sollten benutzerseitige Einstellungen der PID-Werte vornehmen. External Cooling Control — (Externe Kühlregelung) Dieses Leistungsmerkmal funktioniert nur bei Geräten, die mit dem optionalen Magnetventil zur externen Kühlung ausgestattet sind. -
Seite 39: Rs232
HINWEIS: Für Informationen zur Ethernet-Konfiguration siehe den Abschnitt Technische Informationen. Siehe den Abschnitt Betriebshinweise für fortgeschrittene Benutzer für Informationen zur Überwachung/Steuerung des Umwälzthermostats mit einem Internetbrowser. RS232 — Wird verwendet, um die Baudrate für die bidirektionale RS232-Kommunikation festzulegen und, falls gewünscht, ein Kommunikationsprotokoll, das andere gängige Umwälzthermostate emuliert. Die Symbole zum Erhöhen und Reduzieren werden verwendet, um die Baudrate einzustellen;... - Seite 40 Öffnet das Startet und stoppt den numerische Timer Tastenfeld Der Timer kann in Schritten von einer Minute auf 0 bis 999 Minuten eingestellt werden. Verwenden Sie die Symbole zum Erhöhen und Reduzieren, um die angezeigte Zeit zu ändern, oder berühren Sie das Symbol „Minuten“, um ein numerisches Tastenfeld zu öffnen, auf dem das gewünschte Intervall eingestellt werden kann.
-
Seite 41: Aktivieren/Deaktivieren Der Gerätesperre
Aktivieren/Deaktivieren der Gerätesperre Berühren Sie das Symbol „Einstellungen“ im Hauptmenü. Das Untermenü „Einstellungen“ erscheint; auf Seite 2 dieses Untermenüs erscheint „Sperre“. Aktiviert die Sperre Um die Gerätesperre zu aktivieren, berühren Sie JA. Ein Bildschirm für die Eingabe des Passworts erscheint: Zur Eingabe des gewünschten Passworts... -
Seite 42: Betriebshinweise Für Fortgeschrittene Benutzer
Betriebshinweise für fortgeschrittene Benutzer Ereigniserstellung Mit dieser Funktion können Sie ein aus einem oder zwei Schritten bestehendes Ereignis erstellen, das sofort oder zu einem späteren Zeitpunkt ausgeführt wird. Erstellen eines Ereignisses Drücken Sie , um das Hauptmenü zu öffnen, und berühren Sie dann das Symbol „Programm“. Das Untermenü „Programm“... - Seite 43 External Cooling (Externe Kühlung) – Dieses Leistungsmerkmal funktioniert nur bei Geräten, die mit dem optionalen Magnetventil zur externen Kühlung ausgestattet sind. Es wirkt sich auf die Temperatur-Rampenrate aus. Je höher die %-Einstellung, desto stärker ist der Durchfluss des Kühlwassers durch die Kühlschlange. Die Ventilöffnung basiert auf Schritten von 5 Sekunden. Wenn der Prozentsatz für External Cooling auf 20 % und die Dauer auf 1 Minute eingestellt ist, wird das Ventil alle fünf Sekunden während der gesamten Minute eine Sekunde lang geöffnet (d.
- Seite 44 Legt den Ereignisnamen fest Neuer Ereignisname Löscht das zuletzt eingegebene Zeichen Gibt den gewünschten Übernimmt den Ereignisnamen ein neuen Ereignisnamen Nachdem Sie das Ereignis benannt haben, können Sie weitere Parameter zum Ausführen des Ereignisses festlegen. Priorität – Ein Ereignis kann entweder mit einer zeit- oder temperatur-basierten Priorität ausgeführt werden.
-
Seite 45: Vorschau Eines Ereignisses
Vorschau eines Ereignisses Die Preview (Vorschau)-Funktion ermöglicht Ihnen, ein kürzlich erstelltes Zeit-/Temperaturereignis einzusehen oder zu prüfen, ob das Ereignis, das Sie ausführen möchten, das richtige Profil aufweist. Sie greifen auf diese Funktion zu, indem Sie drücken und auf das Programm-Symbol im Hauptmenü drücken. Zeigt das Ereignis in der Vorschau an Ereignisvorschau-Bildschirm Der Vorschaubildschirm enthält die folgenden Informationen:... - Seite 46 Hinzufügen eines Schrittes — Um einem Einzelschritt-Ereignis einen Schritt hinzuzufügen, berühren Sie ⊕; ein zweiter Schritt wird nach dem ersten Schritt im Ereignis hinzugefügt. Geben Sie die Schritt- Endtemperatur und die Dauer ein, indem Sie das entsprechende Symbol berühren und dann die gewünschten Werte auf dem Tastenfeld eingeben.
-
Seite 47: Speichern Und Hochladen Von Ereignissen
Speichern und Hochladen von Ereignissen Mit dieser Funktion können Sie Zeit-/Temperaturereignisse auf einem USB-Stick oder einem anderen externen Datenspeichergerät speichern. Die gespeicherte Datei kann dann verwendet werden, um das ursprüngliche Ereignis wiederherzustellen, oder es kann auf andere digitale Hochleistungstemperaturregler hochgeladen werden. Speichern eines Ereignisses —... - Seite 48 Hochladen eines gespeicherten Ereignisses — Drücken Sie , um das Hauptmenü zu öffnen, und berühren Sie dann das Programm-Symbol. Das Untermenü „Programm“ erscheint: Initiiert das Hochladen Wählen Sie einen Speicherort für das Programm aus, das Sie hochladen möchten, und berühren Sie dann das USB-Symbol.
-
Seite 49: Planen Eines Ereignisses
Planen eines Ereignisses Manueller Start Drücken Sie , um das Hauptmenü zu öffnen, und berühren Sie dann das Symbol „Programm“. Das Untermenü „Programm“ erscheint: Startet das Ereignis Zeigt das ausgewählte Ereignis in der Vorschau Wählen Sie das Ereignis aus, und berühren Sie dann das Start-Symbol, um das Ereignis sofort auszuführen. WICHTIG: Wenn die tatsächliche Badtemperatur oberhalb oder unterhalb der anfänglichen Schritt- Starttemperatur liegt, erfolgt eine Kühlung (wenn der Umwälzthermostat kühlt) bzw. - Seite 50 Auswählen eines Ereignisses — Berühren Sie das Ereignis-Symbol. Eingabe des Start-Datums — Berühren Sie das Datum-Symbol. Ein Kalender-Bildschirm wird angezeigt. Wählt einen bestimmten Dies sind Daten in Tag im angezeigten Monat der Vergangenheit, die nicht ausgewählt werden Hier berühren, um Jahr, Monat können;...
-
Seite 51: Ausführen Eines Ereignisses
Wenn der Strom AUSGESCHALTET ist, erscheint auf dem Standby-Bildschirm ein Erinnerungshinweis. WICHTIG: Wenn die tatsächliche Badtemperatur oberhalb oder unterhalb der anfänglichen Schritt- Starttemperatur liegt, erfolgt eine Kühlung (wenn der Umwälzthermostat kühlt) bzw. Erwärmung, um das Bad auf die Schritt-Starttemperatur zu bringen. Sobald diese Temperatur erreicht ist, startet die Ausführung des Ereignisses. -
Seite 52: Erstellen Und Installieren Eines Personalisierten Start-Bildschirms
Erstellen und Installieren eines personalisierten Start-Bildschirms Der Start-Bildschirm des digitalen Hochleistungsreglers lässt sich problemlos mit einer Nachricht, einem Lieblingsfoto oder einem anderen Bild personalisieren. Beispiel eines personalisierten Start-Bildschirms Erstellen des Bildes — Der personalisierte Start-Bildschirm erfordert PNG-Dateien (Portable Network Graphic) mit 291 x 211 Pixeln Die Datei sollte auf einem USB-Stick gespeichert und wie folgt benannt werden: PSC.png (PSC muss in Großbuchstaben geschrieben werden). - Seite 53 HINWEIS: Die Ethernet-Funktionen des digitalen Hochleistungsreglers können mit den folgenden Webbrowsern eingesetzt werden: Internet Explorer 9.0 und neuer, Firefox, Chrome, Safari oder Opera. HINWEIS: Ein benutzerseitig eingegebenes Passwort ist erforderlich, wenn Sie den Umwälzthermostat über einen Internet-Browser steuern (z. B. Sollwert ändern) möchten. Zum bloßen Anzeigen des Betriebs ist kein Passwort erforderlich.
-
Seite 54: Kalibrierung
Kalibrierung VORSICHT: Der maximale Kalibrierungs-Offset für einen bestimmten Temperaturpunkt ist ±2,0 °C. Beim Kalibrieren bei 2 oder mehr Temperaturpunkten muss die Spanne zwischen der niedrigsten und der höchsten Kalibrierungstemperatur mindestens 50 °C betragen. Kalibrierungen werden immer in C durchgeführt. Der digitale Hochleistungstemperaturregler weist eine 10-Punkt-Kalibrierungsfunktion für die internen und die optionalen externen Temperatursonden auf. - Seite 55 Aktueller Temperatursonde wird Kalibrierungspunkt und kalibriert Gesamtanzahl der P1 = Intern; P2 = Extern Kalibrierungspunkte Kalibrierungswert Erhöhen/Reduzieren (dieser sollte mit dem des Kalibrierungswertes Wert auf dem kalibrierten Referenzthermometer Hier berühren, um übereinstimmen) Sollwerteinstellungen direkt auf diesem Sensormesswert Bildschirm vorzunehmen der tatsächlichen Temperatur Geht weiter zum nächsten Kalibrierungspunkt...
-
Seite 56: Wiederherstellen Aller Grundeinstellungen
Wiederherstellen aller Grundeinstellungen VORSICHT: Alle Zeit-/Temperaturprogramme, Kalibrierungen und anderen benutzerseitig eingestellten Werte werden gelöscht, wenn die Grundeinstellungen wieder hergestellt werden. Denken Sie daran, alle Programme, die Sie beibehalten möchten, auf einem USB-Stick zu speichern und alle Einstellungsänderungen zu notieren. Berühren Sie das Symbol „Kontrolle“ im Hauptmenü, und gehen Sie dann weiter zu Seite 2 des Untermenüs „Kontrolle“: Setzt alle Grundeinstellungswerte... -
Seite 57: Ändern Des Umwälzthermostat-Betrachtungswinkels
Ändern des Umwälzthermostat-Betrachtungswinkels Der Umwälzthermostat ist mit Swivel 180™ ausgerüstet, eine innovative Funktion, die das Betrachten der Temperaturanzeige von einem beliebigen Winkel von mehr als 180 Grad ermöglicht. HINWEIS: In Abständen von 45° sind jeweils Festanschläge vorhanden, der Betrachtungswinkel kann jedoch innerhalb eines Kreisbogens von 180°... -
Seite 58: Aufbewahrung Der Gefäßabdeckung
Aufbewahrung der Gefäßabdeckung ® Kälte-/Wärme- und Nur-Wärme-Umwälzthermostate verfügen standardmäßig über das LidDock -System, um Verschüttungen beim Einfüllen von Flüssigkeit oder Zugeben von Proben in den Tank zu vermeiden. Die Einkerbungen an der Innenlippe der oberen Abdeckung ermöglichen es, dass der Tankdeckel in die aufrechte Stellung über der Badöffnung gebracht werden kann, damit Kondensat in das Bad zurücklaufen kann. -
Seite 59: Regelmäßige Wartung Und Fehlersuche
Regelmäßige Wartung und Fehlersuche ACHTUNG: Vor der Durchführung von Wartungs- oder Instandhaltungsverfahren muss der Thermostat immer AUSGESCHALTET und vom Netzstrom getrennt werden. ACHTUNG: Zur Vermeidung von Verbrennungen lassen Sie den Umwälzthermostat komplett abkühlen, bevor er gereinigt oder gewartet wird. ACHTUNG: - Immer sämtliche Flüssigkeit aus dem Gefäß ablaufen lassen, bevor der Umwälzthermostat an einen anderen Standort gebracht oder angehoben wird. -
Seite 60: Diagnostikdatenprotokollierung
Kalibrierung — Hiermit können Sie den Temperaturregler kalibrieren. Für weitere Informationen siehe den Abschnitt Kalibrierung dieses Handbuchs. Installationsbetrieb — Wie lange der Umwälzthermostat bereits in Betrieb ist. Firmware Modul Anzeige — Die Version der derzeit installierten Anzeigemodul-Firmware. Powerboard Modul Firmware — Die Version der derzeit installierten Leistungsmodul-Firmware. Kühlmodul-Firmware —... -
Seite 61: Ablassen Des Badgefäßes
Ablassen des Badgefäßes ACHTUNG: - Immer sämtliche Flüssigkeit aus dem Gefäß ablaufen lassen, bevor der Umwälzthermostat an einen anderen Standort gebracht oder angehoben wird. Es sind jederzeit die Verfahren und Arbeitsweisen Ihrer Organisation im Zusammenhang mit dem sicheren Heben und Transportieren schwerer Gegenstände zu beachten. -
Seite 62: Überprüfen Des Übertemperatur-/Unterniveauschutzsystems
Überprüfen des Übertemperatur-/Unterniveauschutzsystems In Übereinstimmung mit IEC 61010-2-010 ist der Umwälzthermostat mit einem Übertemperatur- und Unterniveauschutz ausgestattet. Zur Gewährleistung einer optimalen Sicherheit sollten dieses Systeme mindestens alle sechs Monate auf seinen ordnungsgemäßen Betrieb überprüft werden. Diese Tests müssen durchgeführt werden, während das Gerät in Betrieb ist. Übertemperaturschutz 1. -
Seite 63: Reinigen Des Thermostats
Reinigen des Thermostats ACHTUNG: Es liegt in der Verantwortung des Benutzers, das Gerät fachgerecht zu dekontaminieren, falls gefährliche Materialien auf die Außen- oder Innenflächen verschüttet werden. Bei Zweifel bezüglich der Kompatibiliät von Dekontaminierungs- oder Reinigungsmitteln wenden Sie sich bitte an den Hersteller. -
Seite 64: Ausbau Und Wiedereinbau Des Temperaturreglers
Ausbau und Wiedereinbau des Temperaturreglers Ausbauen Der Temperaturregler an Ihrem Umwälzthermostat ist so konzipiert, dass er ohne spezielles Werkzeug leicht von der oberen Abdeckung abgenommen werden kann. Er wird wie folgt ausgebaut: 1. Legen Sie die Spitze eines kleinen Schlitzschraubendrehers unter der Verriegelungszunge des Halterings an, und stemmen Sie sie leicht nach oben. -
Seite 65: Wiedereinbau
Wiedereinbau Die obere Abdeckung des Thermostats weist vier Stifte auf, um die Positionierung beim Wiedereinbau des Temperaturreglers zu erleichtern. Diese vier Stifte sind mit den Schlitzen auf der Innenseite des Umwälzthermostat-Halterings ausgerichtet. 1. Während sich die Verriegelungszunge des Halterings über einer der Vertiefungen in der oberen Abdeckung befindet, den Temperaturregler langsam in die Öffnung der oberen Abdeckung einführen, bis er auf den Positionierstiften aufliegt. -
Seite 66: Kalibrierung Des Touchscreens
Kalibrierung des Touchscreens Der digitale Hochleistungsregler verfügt über eine integrierte Funktion, mit der Sie den Touchscreen so kalibrieren können, dass er präziser auf Ihre Berührung reagiert. Diese Kalibrierung wird wie folgt durchgeführt: 1. Drücken Sie den Netzschalter vorne am Regler, um ihn AUSZUSCHALTEN. 2. -
Seite 67: Warn- Und Fehlermeldungen
Warn- und Fehlermeldungen Warnhinweise Warnhinweise machen Sie auf bestimmte Zustände aufmerksam, z. B. auf einen getrennten externen Temperatursensor oder auf die Tatsache, dass der gewünschte Sollwert oberhalb oder unterhalb der benutzerseitig eingestellten Limits liegt. Die Warnmeldung erscheint kurz in der Statusleiste, wenn der Zustand erkannt wird. -
Seite 68: Fehler
Fehler Fehler machen Sie auf Zustände aufmerksam, die die Sicherheit beeinträchtigen könnten, oder auf Komponentenfehler, die die Leistung beeinträchtigen. Wenn eine Fehlerbedingung erkannt wird, wird die Stromversorgung des Heizelements, des Kondensators und der Pumpe unterbrochen, und auf der Anzeige erscheint kontinuierlich eine Fehlermeldung. Die Fehlermeldung enthält Informationen über den Fehlertyp, die Ursache und die Abhilfemaßnahme. -
Seite 69: Fehlersuchtabelle
Fehlersuchtabelle Problem Mögliche Ursachen Abhilfemaßnahme Gerät läuft nicht (Digital- Gerät wird nicht mit Strom Prüfen Sie, ob das Netzkabel sicher an eine Display ist leer) versorgt ordnungsgemäß funktionierende Steckdose angeschlossen ist. Gerät läuft nicht Gerät befindet sich im Drücken Sie die Einschalttaste auf dem vorderen (STANDBY erscheint Standby-Modus Bedienfeld. - Seite 70 Problem Mögliche Ursachen Abhilfemaßnahme Unzureichende Kühlung Der Luftfilter oder Kondensator Luftfilter und/oder Kondensator bei Bedarf reinigen. weist Staubablagerungen auf Blockierte Entlüftungsgitter Verstopfungen bei Bedarf entfernen. Solltemperatur reduzieren. Solltemperatur zu hoch Prüfen Sie, dass die Wärmebelastung die Übermäßige Wärmebelastung Badkapazität nicht überschreitet; ggf. korrigieren. Umgebungslufttemperatur zu Umgebungslufttemperatur reduzieren.
-
Seite 71: Technische Informationen
60 Hz 50 Hz -20 bis 200 °C 240 V, 60 Hz, 240 V, 50 Hz, PD07R-20 Kühl-/Heizbad 7 Liter -4 bis 392 °F 12 A 12 A -40 bis 200 °C 240 V, 60 Hz, 240 V, 50 Hz, PD07R-40 Kühl-/Heizbad... -
Seite 72: Badflüssigkeiten
Badflüssigkeiten Je nach Ihren spezifischen Anforderungen kann der Umwälzthermostat mit einer Vielzahl von Flüssigkeiten verwendet werden. Bei der Auswahl der Badflüssigkeit muss sichergestellt werden, dass sie mit dem Gefäß und den Materialien im Umwälzthermostat chemisch kompatibel ist. Außerdem muss sie für den gewünschten Temperaturbereich geeignet sein. ACHTUNG: Bei Verwendung von als entzündbar eingestuften Flüssigkeiten der Klasse III nach DIN 12876-1 muss der Benutzer die folgenden Warnschilder gut sichtbar vorne am Gerät anbringen:... - Seite 73 Sie sind für die richtige Auswahl und Verwendung der Flüssigkeiten verantwortlich. Der Betrieb in extremen Bereichen ist zu vermeiden. Spezifische Wärme Viskosität Normaler Extremer Flüssigkeitsbeschreibung (cSt) Temperaturbereich Temperaturbereich Flüssigkeits- BTU/lb °F KJ/Kg °C bei 25 °C temperatur destilliertes Wasser 50 °C 1,00 4,18 10 bis 90 °C...
-
Seite 74: Anwendungshinweise
Anwendungshinweise Bei extremer Niedrigtemperatur einer Flüssigkeit: • Das Vorhandensein von Eis oder Matscheis beeinträchtigt die Temperaturstabilität. • Eine Viskosität über 10 Zentistokes beeinträchtigt die Einheitlichkeit der Temperatur. • Bei hoher Flüssigkeitsviskosität und hoher Pumpstärke wird die gepumpte Flüssigkeit erwärmt. Bei einer Flüssigkeitstemperatur über Umgebungstemperatur ohne Kühlung: •... -
Seite 75: Rs232/Rs485-Kommunikation
RS232/RS485-Kommunikation VORSICHT: Schalten Sie immer die Stromversorgung des Thermostats AUS, bevor eine Verbindung mit dem seriellen (DB9-) Anschluss hergestellt wird. Serieller Anschluss — Ein DB9-Anschluss für die RS232/RS485-Datenkommunikation befindet sich an der Gehäuserückseite des Reglers. Stift RS232 RS485 RS232-Protokoll — Der Regler verwendet die folgenden seriellen Kommunikationsprotokolleinstellungen: Datenbits –... - Seite 76 Befehl Format Werte Antwort Echo: i = 1 Befehlsecho einstellen SEi[CR] ![CR] Kein Echo: i = 0 Sollwert einstellen SSiii.ii[CR] i = beliebige Ganzzahl von 0-9 ![CR] Ein: i = 1 Ein-/ausschalten SOi[CR] ![CR] Aus: i = 0 Oberen Alarm einstellen SHiii[CR] i = beliebige Ganzzahl von 0-9 ![CR]...
-
Seite 77: Remote-Ein/Aus
Remote-Ein/Aus ACHTUNG: Schalten Sie immer die Stromversorgung des Thermostats AUS, bevor eine Verbindung mit dem seriellen (DB9-) Anschluss hergestellt wird. Über den DB9-Anschluss an der Gehäuserückseite des Temperaturreglers kann der Thermostat mithilfe eines Kontakts oder VDC-Steuerraumsignals EIN- oder AUSGESCHALTET werden. Kontakt —... -
Seite 78: Usb B-Setup, Überwachung Und Steuerung
USB B-Setup, Überwachung und Steuerung Der digitale Hochleistungstemperaturregler kann mit einem am USB-B-Port angeschlossenen Computer überwacht und gesteuert werden. Erstes Setup 1. Schließen Sie den USB A-Stecker eines USB A-zu-USB B-Kabels an einem unbelegten USB- Port am PC an, oder schließen Sie den USB B-Stecker an einem entsprechenden Port am Temperaturregler an. -
Seite 79: Kabelgebundene Oder Nicht Kabelgebundene Netzwerkkonfiguration
Kabelgebundene oder nicht kabelgebundene Netzwerkkonfiguration Der digitale Hochleistungsregler unterstützt sowohl die dynamische (DHCP) als auch die statische IP-Konfiguration. Der Standardwert ist „Statisch“. Bei beiden IP-Konfigurationen kann es erforderlich sein, dass Sie mit Ihrer IT- Abteilung zusammenarbeiten müssen, um sicherzustellen, dass das Netzwerk und der Regler korrekt konfiguriert sind. -
Seite 80: Konfigurierung Der Tcp-Kontrolle
Adressfelder Eingabe einer dynamischen IP-Adresse — Wenn Ihr Netzwerk DHCP (Dynamic Host Configuration Protocol) verwendet, brauchen Sie Ihren Regler nur für DHCP einzustellen. Die korrekte Adresse erscheint automatisch, wenn Sie den Regler am Netzwerk anschließen. Die IP- Adresse wird automatisch Wählt die zugewiesen dynamische... -
Seite 81: External Cooling Control (Externe Kühlregelung)
Hier berühren, um die TCP- Kontrolle EINZUSCHALTEN External Cooling Control (Externe Kühlregelung) VORSICHT: Die Einstellungen für „ External Cooling Control“ (Externe Kühlregelung) werden immer angezeigt und sind auf °C festgelegt. HINWEIS: Um diese Funktion verwenden zu können, muss der Umwälzthermostat mit dem optionalen externen Kühlregelungsventil ausgestattet sein. - Seite 82 Hier berühren, um den zugehörigen Wert zu ändern Geben Sie den gewünschten Maximalwert, Minimalwert und den Wert für „Valve %“ für das externe Kühlventil ein. Wählen Sie einen Wert, der geändert werden soll, indem Sie die zugehörige Schaltfläche berühren. Geben Sie den gewünschten Wert auf dem daraufhin erscheinenden numerischen Tastenfeld ein, und berühren Sie dann √, um den neuen Wert zu akzeptieren.
-
Seite 83: Geräteentsorgung (Weee-Richtlinie)
Wenn das Bad auf die gewünschte Temperatur abgekühlt ist, kann die externe Kühlregelung durch Auswahl von „External Cooling Control“ (Externe Kühlregelung) im Untermenü „Kontrolle“ und Berühren von „Stop“ und dann √ deaktiviert werden. Berühren, um Abkühlung zu stoppen Geräteentsorgung (WEEE-Richtlinie) oder Dieses Gerät ist durch ein Schild gekennzeichnet, das eine durchgestrichene Mülltonne auf Rollen zeigt, um darauf hinzuweisen, dass das Produkt unter die WEEE-Richtlinie (Waste Electrical and Electronic... -
Seite 84: Ersatz- Und Zubehörteile
Ersatz- und Zubehörteile Beschreibung Artikelnummer IEC-zu-IEC-Netzkabel (Kälte-/Wärme-Umwälzthermostate) 120 V, 60 Hz 225-661 IEC-zu-Netzstromkabel, US-Stecker, 120 V, 60 Hz (7 bis 28 Liter Kälte-/Wärme- 225-473 Umwälzthermostate) IEC-zu-Netzstromkabel, US-Stecker, 230 V, 60 Hz (45 Liter Kälte-/Wärme-Umwälzthermostate) 225-230 IEC-zu-Netzstromkabel, Euro-Stecker, 240 V, 50 Hz (Kälte-/Wärme-Umwälzthermostate) 225-346 IEC-zu-Netzstromkabel, US-Stecker, 120 V, 60 Hz (Wärme-Umwälzthermostate) 225-227... - Seite 85 Flussadapter, 2 Ports mit Abschaltung. ¼-Zoll-NPT-Außengewinde x zwei ¼-Zoll- (6-mm-) 510-666 Schlauchnippel, Messing Digital/Analog-Adapter, 10 mV 215-471 Wiederverwendbarer Luftfilter für PD7LR-20 Kälte-/Wärme-Umwälzthermostat 305-057 Wiederverwendbarer Luftfilter für PD07R-20 und PP07R-40 Kälte-/Wärme-Umwälzthermostat, 305-054 PD15RCAL Kalibrier-Thermostat Wiederverwendbarer Luftfilter für PD15R-30, PD15R-40, PD20R-30 und PD28R-30 Kälte- 305-055 /Wärme-Umwälzthermostate Wiederverwendbarer Luftfilter für PD45R-20 Kälte-/Wärme-Umwälzthermostat 305-056 O-Ring, Ablassventil (nur für Kälte-/Wärme-Umwälzthermostat)
-
Seite 86: Polyscience-Umwälzbad-Flüssigkeiten
PolyScience-Umwälzbad-Flüssigkeiten Umwälzbad-Flüssigkeit Menge Artikelnummer Polyclean-Algenvernichtungsmittel 236 ml 004-300040 Polyclean-Algenvernichtungsmittel Zwölf Flaschen (je 236 ml) 004-300041 Polyclean-Nassreiniger 236 ml 004-300050 Polyclean-Nassreiniger Zwölf Flaschen (je 236 ml) 004-300051 Polycool EG -25 (Ethylenglycol) 4,5 Liter 060340 Polycool PG -20 (Propylenglycol) 4,5 Liter 060320 Polycool HC -50 (Wärmeübertragungsflüssigkeit auf... -
Seite 87: Kundendienst Und Technischer Support
Mängelbeschreibung beigefügt werden. Diese Garantie gilt nicht, wenn der Defekt oder die Fehlfunktion durch Unfall, Nachlässigkeit, unangemessenen Gebrauch, unsachgemäße Wartung, höhere Gewalt, nicht von PolyScience vorgenommene Modifizierungen oder durch andere Gründe verursacht wurde, die nicht auf Material- oder Verarbeitungsmängel zurückzuführen sind.
