Programmieren Der Steuerkarte; Vorbereitung - Arduino Ac-Cnc-2S Aktualisierung Und Betriebsanleitung

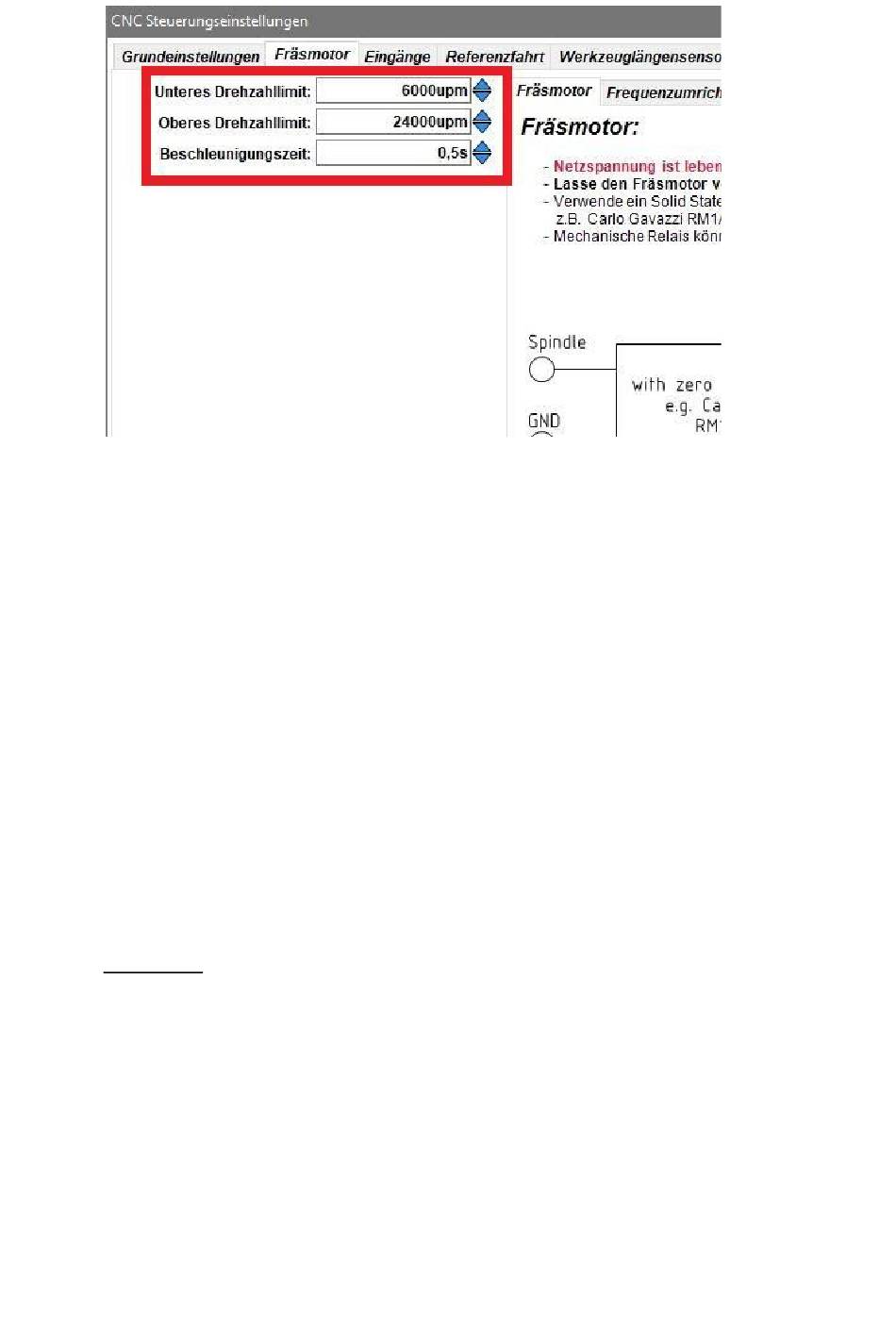

Abbildung 3.2.2
Die genauen Daten für das Drehzahllimit entnehmen Sie bitte dem Datenblatt Ihrer
Frässpindel.
Reiter Eingänge:
Endschalter 1, 2, 3; Sensoreingang; Fehlereingang
●
● Invertiert: ein
● Pull up 5V: aus
Siehe dazu Abbildung 3.5.1 weiter unten.

3.3 Programmieren der Steuerkarte

Steuerkarte programmieren:
Steuerkarte mit Hilfe der Estlcam Software programmieren.
Reiter Grundeinstellungen:
Betätigen Sie den Button „Arduino programmieren..."

3.4 Vorbereitung

Hilfsmittel:
Sie benötigen ein Spannungsmessgerät und einen Durchgangsprüfer oder ein
entsprechendes Multifunktionsmessgerät.
Des weiteren benötigen Sie ein kurzes Stück Schaltlitze das an beiden Enden ca.
3 mm Abisoliert ist, als Drahtbrücke und einen kleinen Schraubendreher.
A ktiv: ein
​
