Bedenken Sie bitte, dass sich je nach Hersteller oder Modell die Bezeichnungen der
Anschlussklemmen am Frequenzumrichter unterscheiden können.
Ziehen Sie unbedingt die Dokumentation Ihres Frequenzumrichters zu Rate, bevor Sie das in
Abbildung 4.5.2 gezeigte Beispiel übernehmen.
Wir garantieren nicht, dass Ihr Frequenzumrichter mit der Steuerkarte kompatibel ist.
Evtl. müssen am Frequenzumrichter Jumper gesetzt werden.
Lassen Sie den Frequenzumrichter von einer Elektrofachkraft anschließen, arbeiten an 230V
sind lebensgefährlich!
4.6 Sensoreingang (SE) - Längensensor / Tastplatte
Abbildung 4.6.1
Durch die Ausführung unserer Steuerkarte ist es möglich einen Werkzeuglängensensor,
Werkstück-Tastplatte oder einen Taststift parallel zu betreiben.
In der Estlcam Software:
Öffnen Sie „Einstellungen->CNC Steuerung->(Reiter) Eingänge".

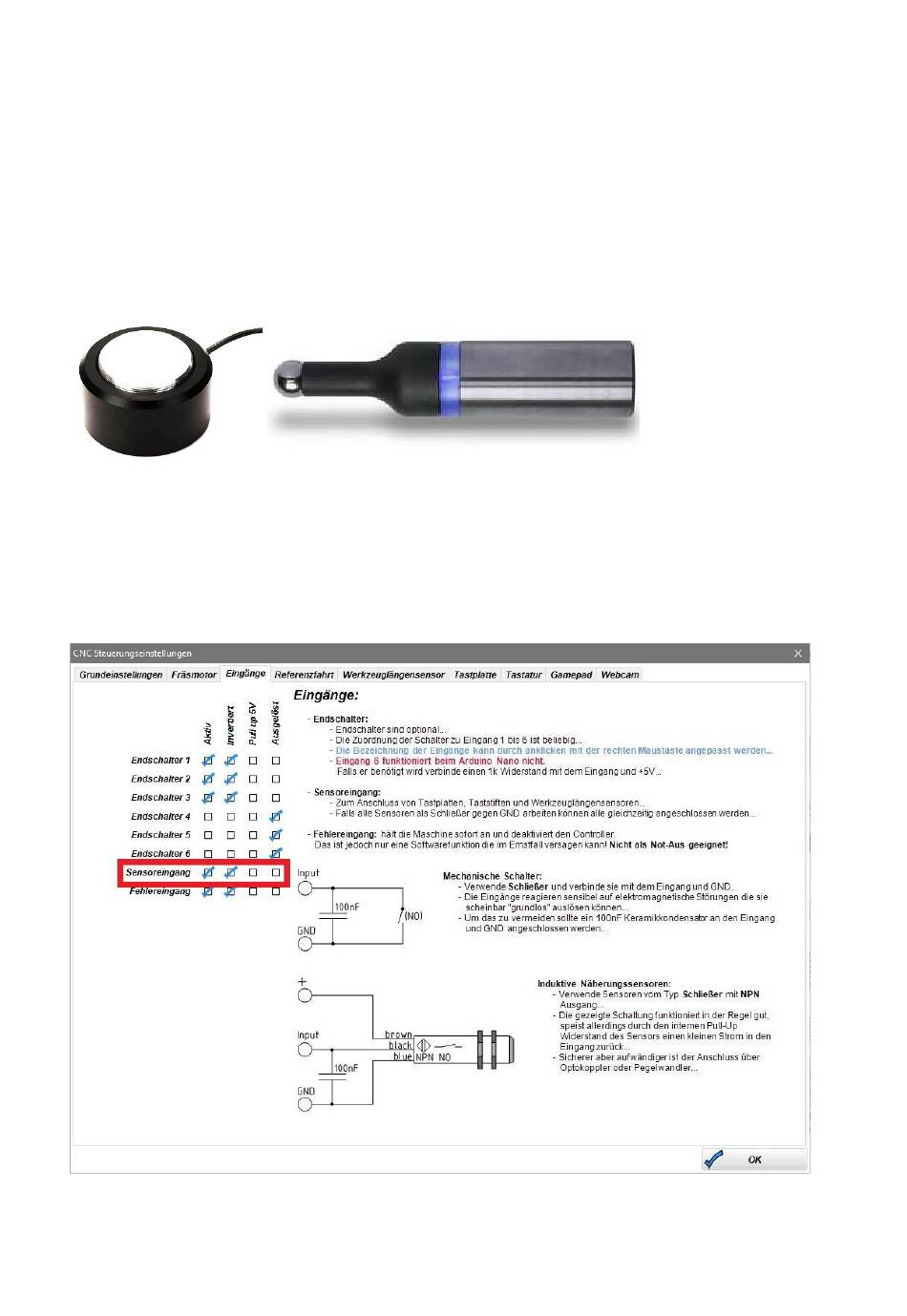

Abbildung 4.6.2
Wenn Sie den Sensoreingang benutzen möchten, stellen Sie ihn wie in Abbildung 4.6.2
gezeigt auf Aktiv, Invertiert.
