Betätigen Sie in der Steuerung das „play" Symbol neben „S:", die Spindel ist nun
eingeschaltet und das Symbol erscheint nun in Rot. (siehe Abbildung 3.5.6)

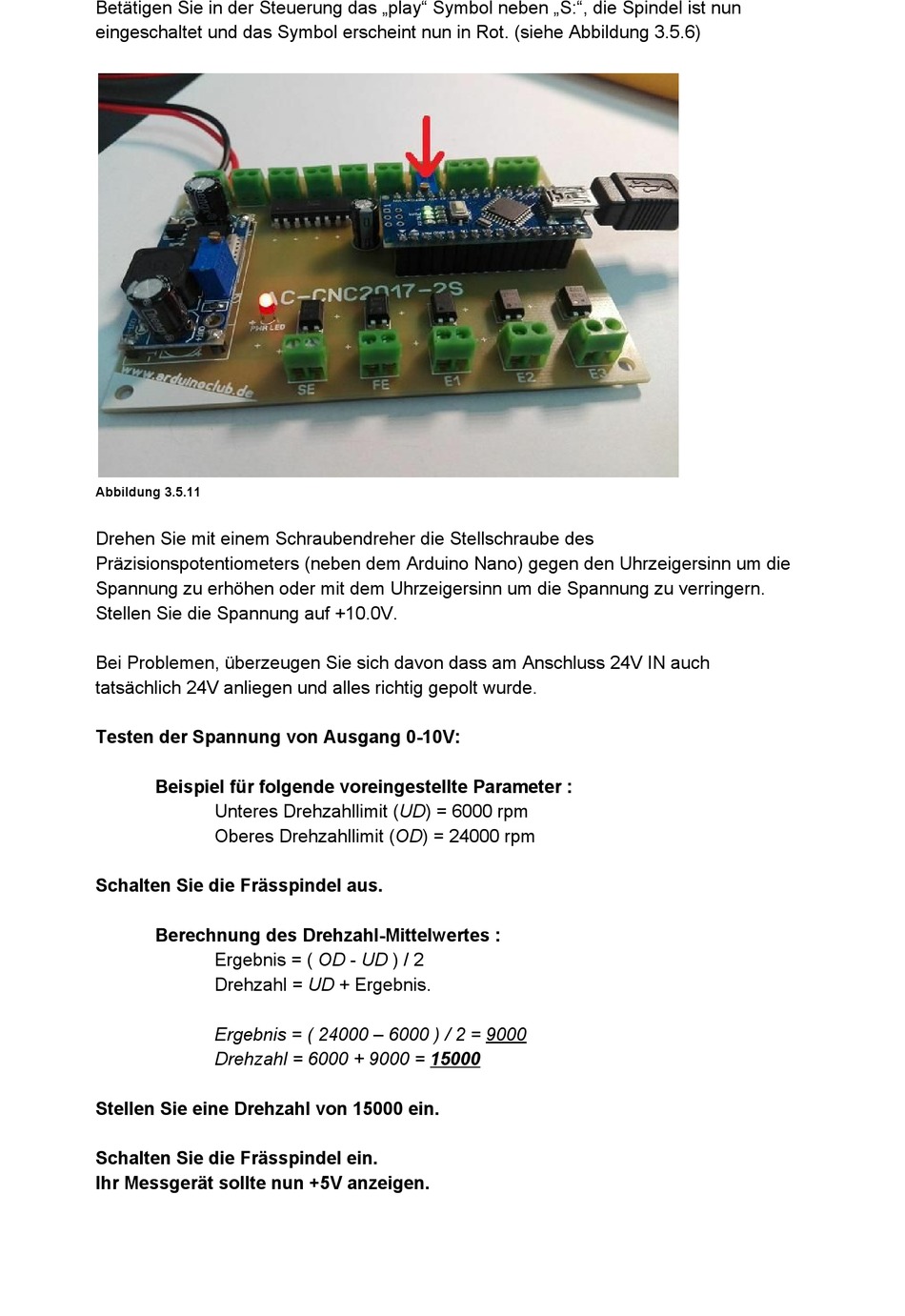

Abbildung 3.5.11
Drehen Sie mit einem Schraubendreher die Stellschraube des
Präzisionspotentiometers (neben dem Arduino Nano) gegen den Uhrzeigersinn um die
Spannung zu erhöhen oder mit dem Uhrzeigersinn um die Spannung zu verringern.
Stellen Sie die Spannung auf +10.0V.
Bei Problemen, überzeugen Sie sich davon dass am Anschluss 24V IN auch
tatsächlich 24V anliegen und alles richtig gepolt wurde.
Testen der Spannung von Ausgang 0-10V:
Beispiel für folgende voreingestellte Parameter :
Unteres Drehzahllimit ( U D ) = 6000 rpm
Oberes Drehzahllimit ( O D ) = 24000 rpm
Schalten Sie die Frässpindel aus.
Berechnung des Drehzahl-Mittelwertes :
Ergebnis = ( O D - U D ) / 2
Drehzahl = U D + Ergebnis.
Ergebnis = ( 24000 – 6000 ) / 2 = 9 000
Drehzahl = 6000 + 9000 = 1 5000
Stellen Sie eine Drehzahl von 15000 ein.
Schalten Sie die Frässpindel ein.
Ihr Messgerät sollte nun +5V anzeigen.
