Es gibt bei Endschaltern zwei Typen NO und NC. NO = Normally Open. NC = Normally
Closed. Ein NO Schalter ist im Normalzustand geöffnet. Bei Betätigung wird der Schalter
geschlossen. Ein NC Schalter ist im Normalzustand geschlossen und wird bei Betätigung
geöffnet. Im Zusammenhang mit Fräsen werden in der Regel NC Schalter empfohlen. Der
Grund ist, dass die Fräse sofort zum Stillstand kommt, wenn durch die wiederholten
Bewegungen des Kabels beim Fräsen ein Kabelbruch auftreten sollte.
In der Estlcam Software:
Öffnen Sie „Einstellungen->CNC Steuerung->(Reiter) Eingänge".

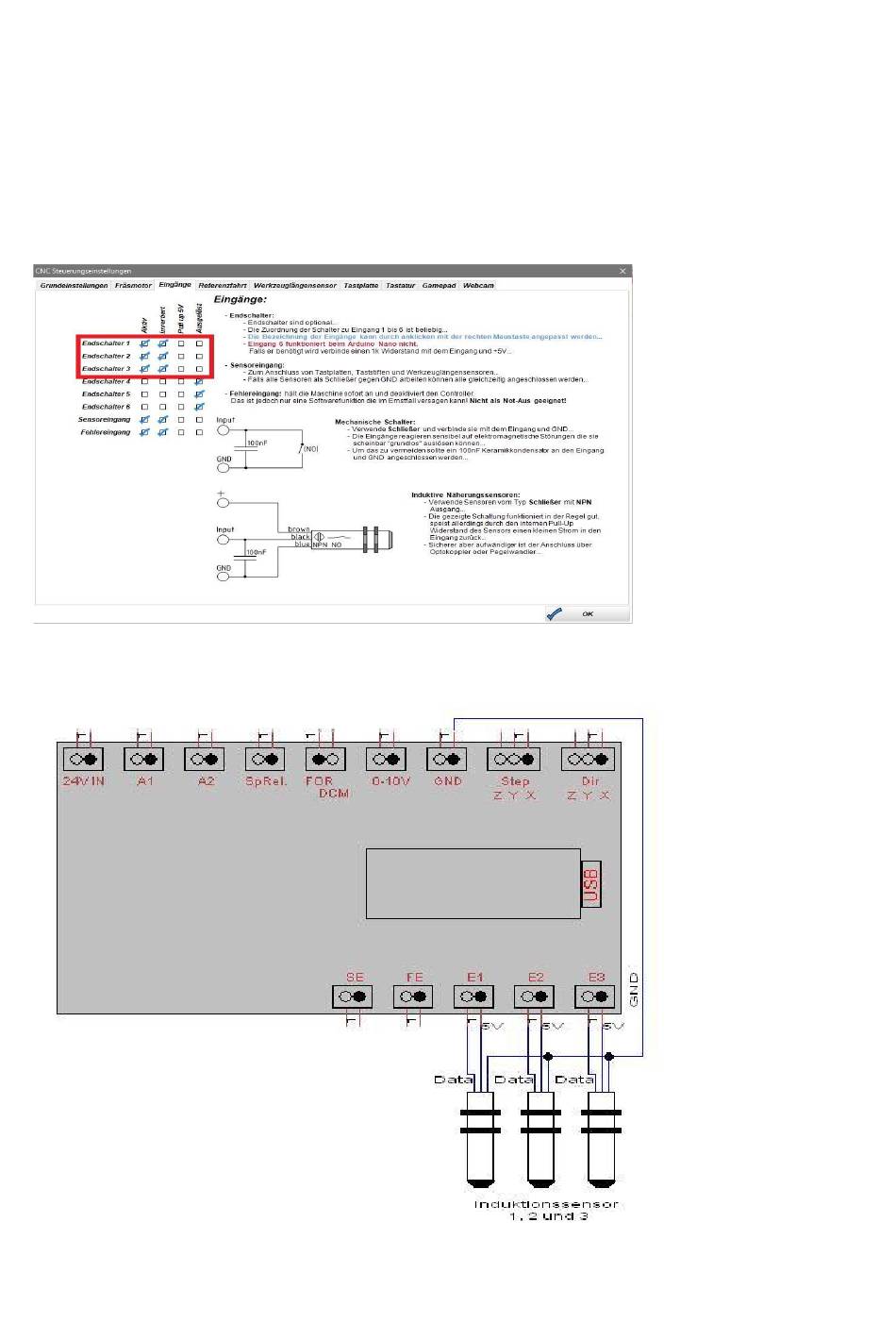

Abbildung 4.1.3
Anstelle der mechanischen Endschalter können Sie auch Induktionssensoren die mit 5-6 Volt
betrieben werden, anschließen.
Abbildung 4.1.4
Klemmen Sie die Sensoren an und messen anschließend die Spannung die an den Klemmen
E1-3 ansteht, diese können Sie dann bis auf 6,2 am Poti des DC-DC Wandlers nachstellen.
