Estlcam: V ersion: 10,xxx
Steuerkarte: A C-CNC2017-2S (REV03)
3.1 Anschließen der Steuerkarte
Steuerkarte anschließen:
Stecken Sie den Arduino Nano nun auf die Steuerkarte.
Steuerkarte mit 12-24VDC (Schraubklemme „24V IN") versorgen.
Achten Sie auf die richtige Polung.
Steuerkarte mit Hilfe des USB-Kabels an den Computer anschließen.
3.2 Einstellung der EstlCam Software
Einstellungen in Estlcam tätigen:
Öffnen Sie Estlcam und rufen Sie „Einstellungen->CNC Steuerung" auf.
Reiter Grundeinstellungen:
● Voreinstellung: n ichts
● USB/COM Anschluss: C OM (wählen)
● Anschlussbelegung: E stlcam

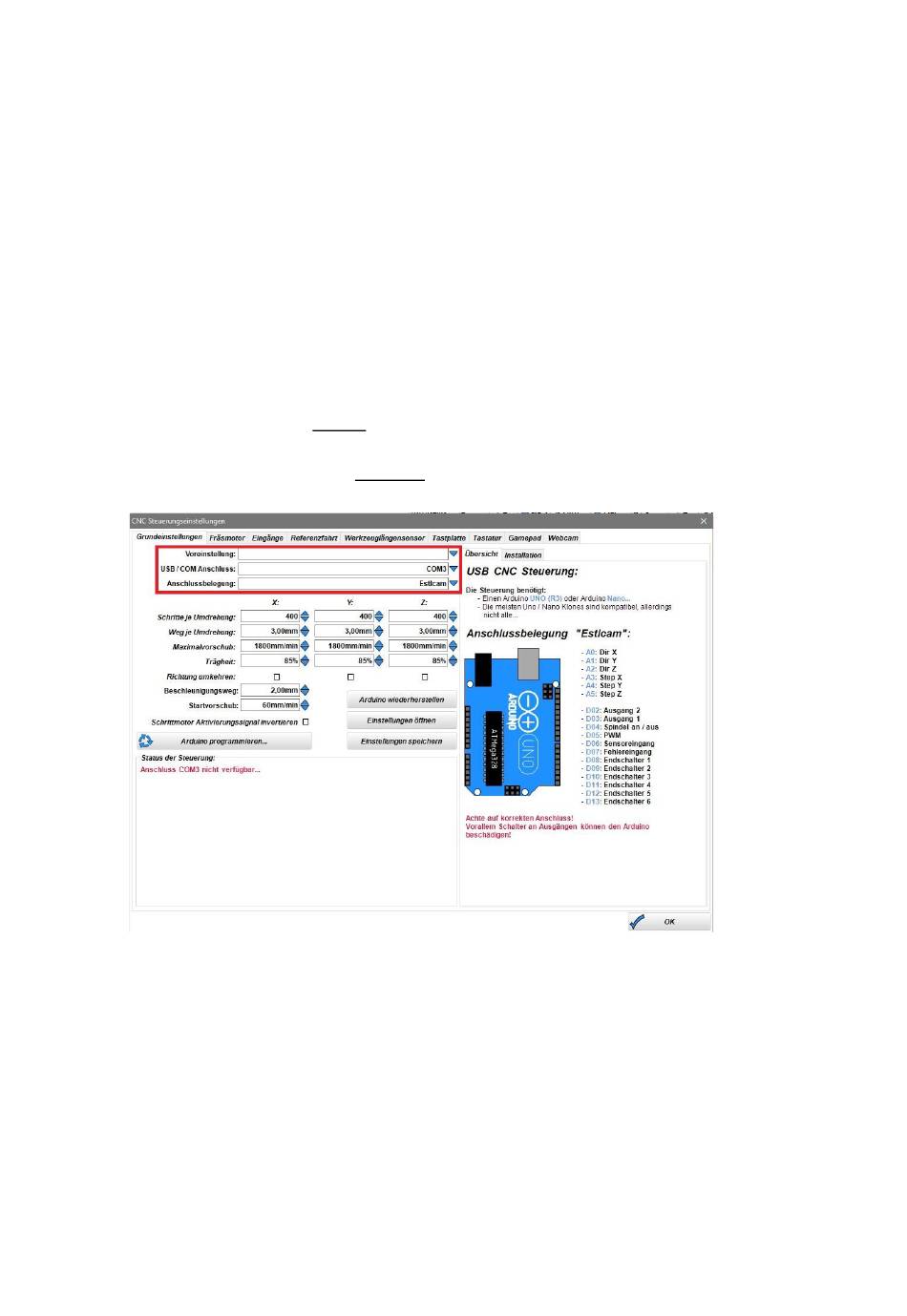

Abbildung 3.2.1
Reiter Fräsmotor (wenn eine gesteuerte Frässpindel benutzt wird):
● Unteres Drehzahllimit: 6000 rpm
● Oberes Drehzahllimit: 24000 rpm
