Arduino AC-CNC-2S Aktualisierung Und Betriebsanleitung Seite 4

Die Einbaurichtung ergibt sich aus dem Aufdruck der Platine und der Markierung
auf den Chips.

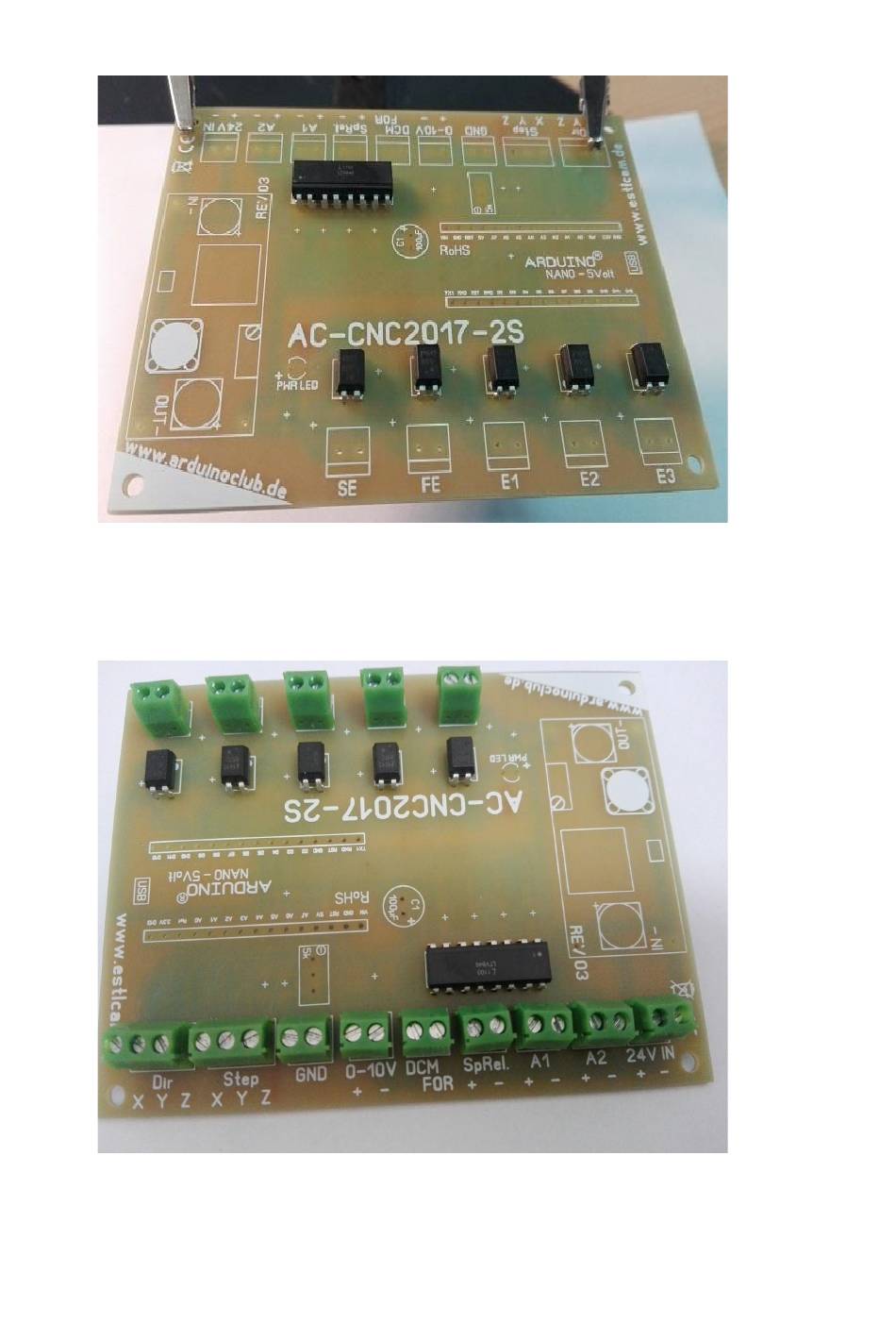

Abbildung 2.2.2
3. Setzen Sie nun alle Schraubklemmen wie in Abbildung 2.2.3 gezeigt auf die Platine
und verlöten diese.
Abbildung 2.2.3
4. Platzieren Sie nun die LED auf die Platine, achten Sie auf die Polung, das längere
Beinchen der LED ist die Anode (+) und verlöten Sie diese.
