3.5 Ein- und Ausgänge
Testen der Eingänge (SE - Sensoreingang, FE - Fehlereingang, E1, E2, E3 -
Eingänge für Endschalter ):
In der Estlcam Software:
Öffnen Sie „Einstellungen->CNC Steuerung->(Reiter) Eingänge".

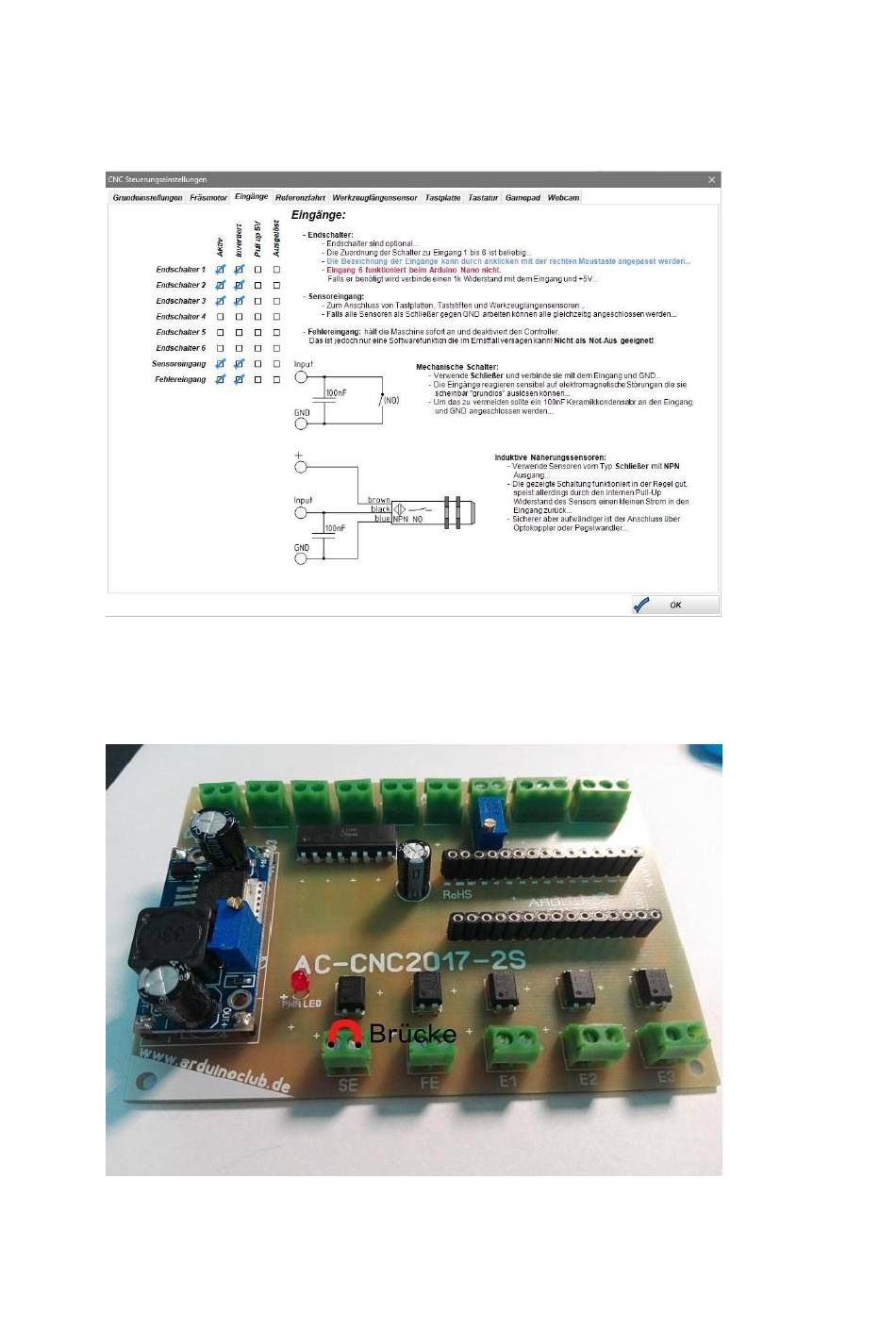

Abbildung 3.5.1
Überbrücken Sie an den Schraubklemmen mit der Drahtbrücke jeweils den
Endschalter 1, 2, 3; Sensoreingang und Fehlereingang (E1, E2, E3, SE, FE).
Abbildung 3.5.2
Wenn alle Eingänge funktionieren, wurde dies bei „Ausgelöst" angezeigt.
Sollten Probleme auftreten, programmieren Sie die Steuerung neu, kontrollieren Sie
alle Lötverbindungen, kontrollieren Sie die Einbaurichtung der Optokoppler.
