4.3 Schrittmotoren

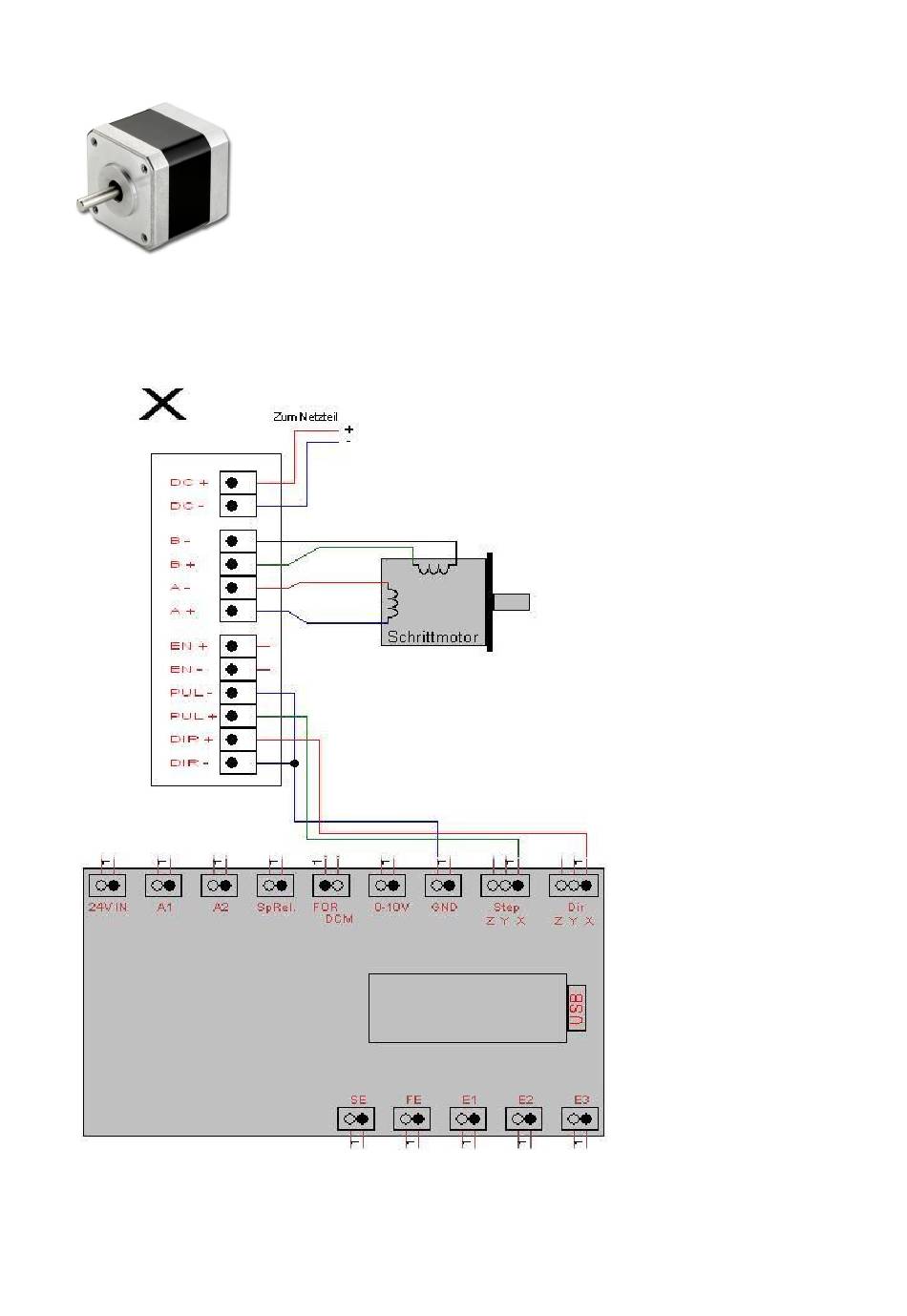

Abbildung 4.3.1
Schrittmotoren treiben mit Hilfe von Gewindespindeln oder Zahnriemen Ihre Maschine an.
Hier dargestellt eine Bi-Polare Motor Variante mit 4 Anschlüssen.
Abbildung 4.3.2
Die Farben der Anschlussleitungen an den Schrittmotoren können sich je nach Hersteller oder
Modell unterscheiden.
Verfahren Sie zum Anschließen der Y und Z Motoren nach dem o.a. Beispiel.
