2.1 Lieferumfang und benötigtes Werkzeug
2.1.1 Lieferumfang:
● 5 Stück Optokoppler Vierbeinig
● 1 Stück Optokoppler 16 Beinig
● 1 Stück DC-DC Wandler, auf +5V eingestellt
● 1 Stück Präzisionspotentiometer
● 2 Stück 15 Polige Buchsenleiste
● 4 Stück ein Polige Stiftleiste (evtl. vormontiert)
● 1 Stück LED ø3mm
● 12 Stück Schraubklemmen Zweipolig
● 2 Stück Schraubklemmen Dreipolig
● 1 Stück Kondensator
● 1 Stück Platine
2.1.2 Benötigtes Werkzeug:
● Lötkolben (30 Watt)
● Lötzinn ø0,5mm (z.B. Pb38Sn60Cu2) oder gleichwertig.
● Seiten- oder Flachschneider
● gut wäre auch ein Breadboard
2.2 Montage der Bauelemente
Alle Bauteile sind auf der Oberseite der Platine angezeichnet.
Gehen Sie nun wie folgt vor:
1.

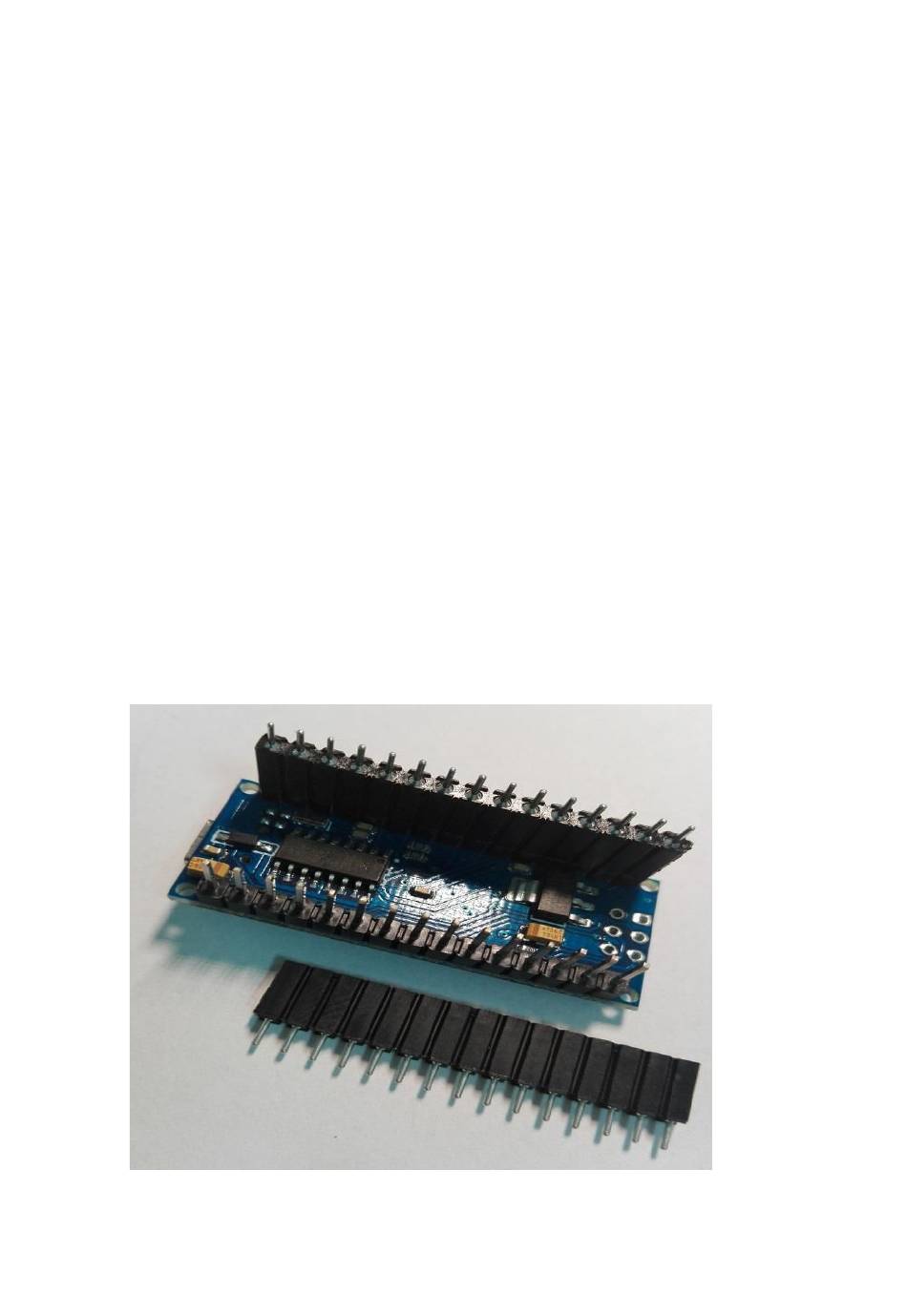

S tecken Sie die zwei 15 poligen Buchsenleisten auf den Arduino Nano
Abbildung 2.2.1
2.
S etzen Sie alle Optokoppler und den Optokoppler LTV 846 (16 Beine) wie in
Abbildung 2.2.2 gezeigt auf die Platine und verlöten Sie diese.
