4.0 Inbetriebnahme der fertigen Steuerkarte
Die Inbetriebnahme der Steuerkarte beinhaltet ein Zusammenspiel von elektronischen Komponenten
und Einstellungen in der Steuerungssoftware Ihrer Maschine, hier EstlCam.
4.1 Endschalter und Induktive Sensoren

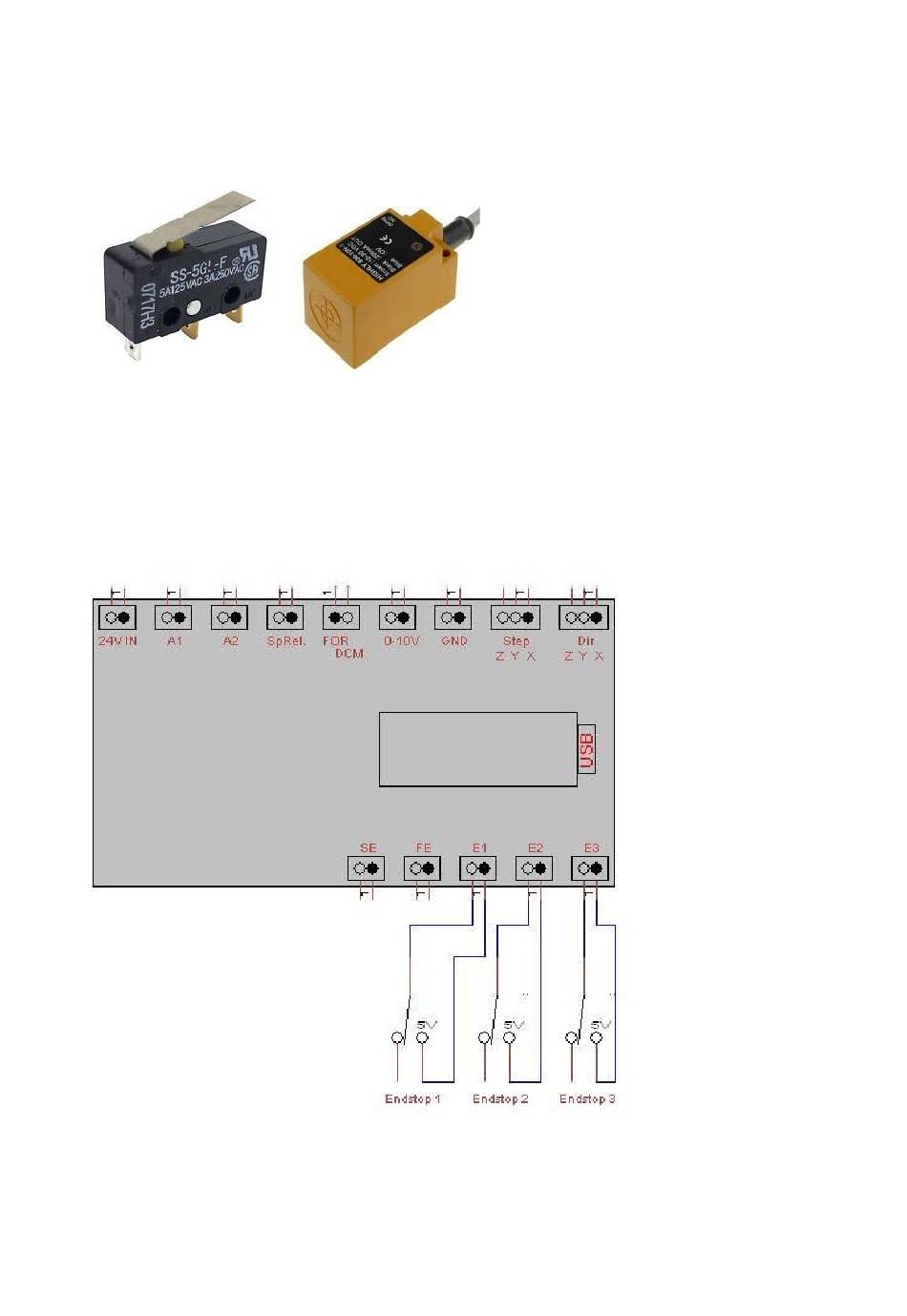

Abbildung 4.1.1
Die Steuerkarte ermöglicht den Anschluss von jeweils einem Endschalter oder induktivem
Sensor an der X, Y und Z Achse. Die Schalter sorgen zusammen mit der Steuerungssoftware
dafür, dass Ihre Maschine nur innerhalb festgelegter Grenzen verfährt. Dies verhindert
wirkungsvoll eine Beschädigung Ihrer Maschine bei fehlerhaften G-Code Anweisungen.
Die Endschalter werden nach folgendem Schema an die Steuerkarte angeschlossen :
Abbildung 4.1.2
Die Abbildung zeigt den Anschluss der Endschalter bei invertierter Einstellung in der EstlCam
Software. Werden die Endschalter geschlossen, wird dies in der Software unter "Ausgelöst"
dargestellt.
