Arduino AC-CNC-2S Aktualisierung Und Betriebsanleitung Seite 16

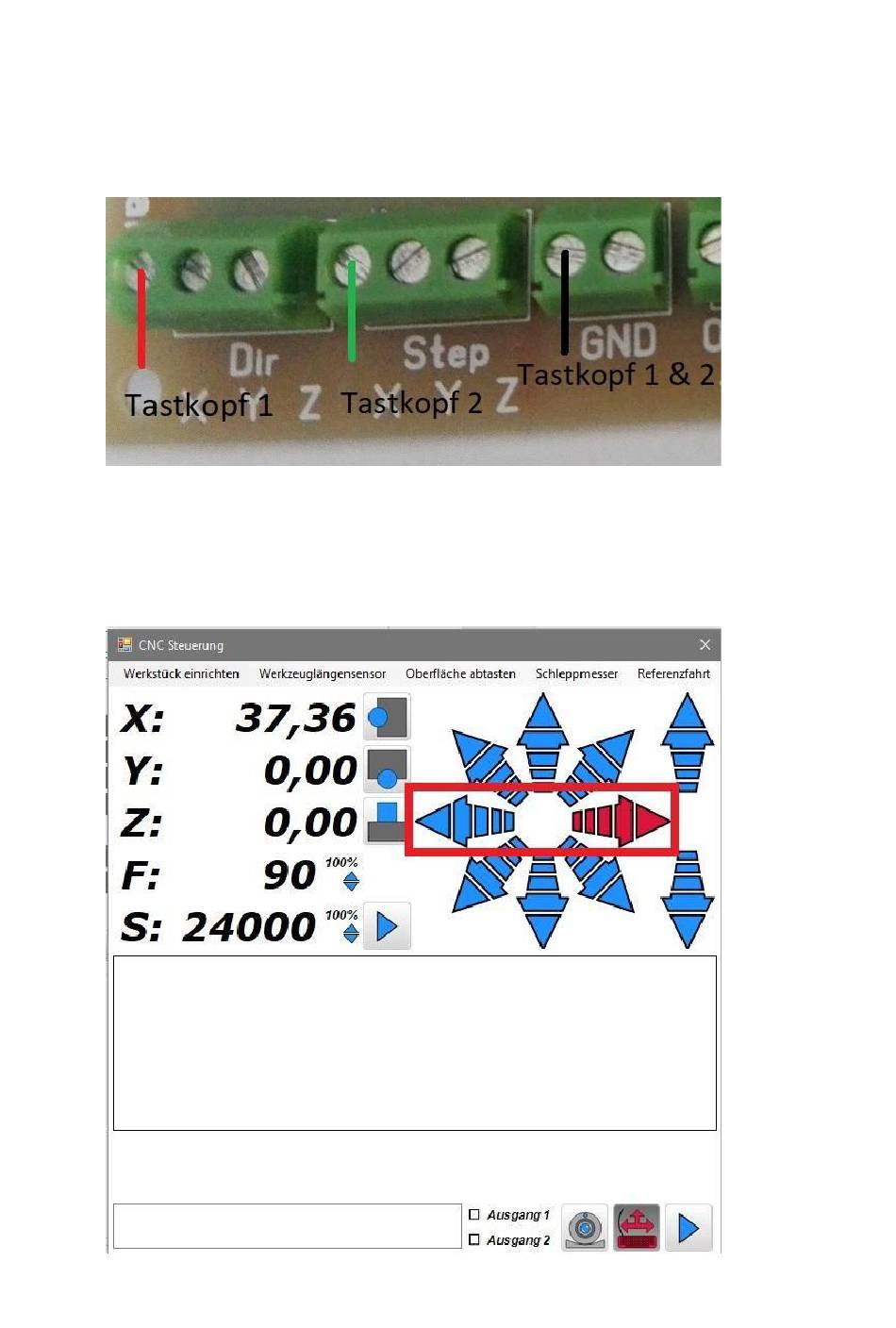

3.7 Testen der Driver Anschlüsse (optional)
Testen von DIR XYZ und Step XYZ mit Hilfe eines Oszilloskops:
Dazu legen wir Tastkopf 1 an Dir X und GND und Tastkopf 2 an Step X und GND.
Sollte Ihr Oszilloskop nur einen Tastkopf besitzen, können Sie die Messungen auch
nacheinander durchführen.
Abbildung 3.7.1
In der Estlcam Software:
Öffnen Sie „Ansicht->CNC Steuerung (F2)".
Und betätigen die Pfeile um die X Achse zu verfahren.
Abbildung 3.7.2
