Arduino AC-CNC-2S Aktualisierung Und Betriebsanleitung Seite 17

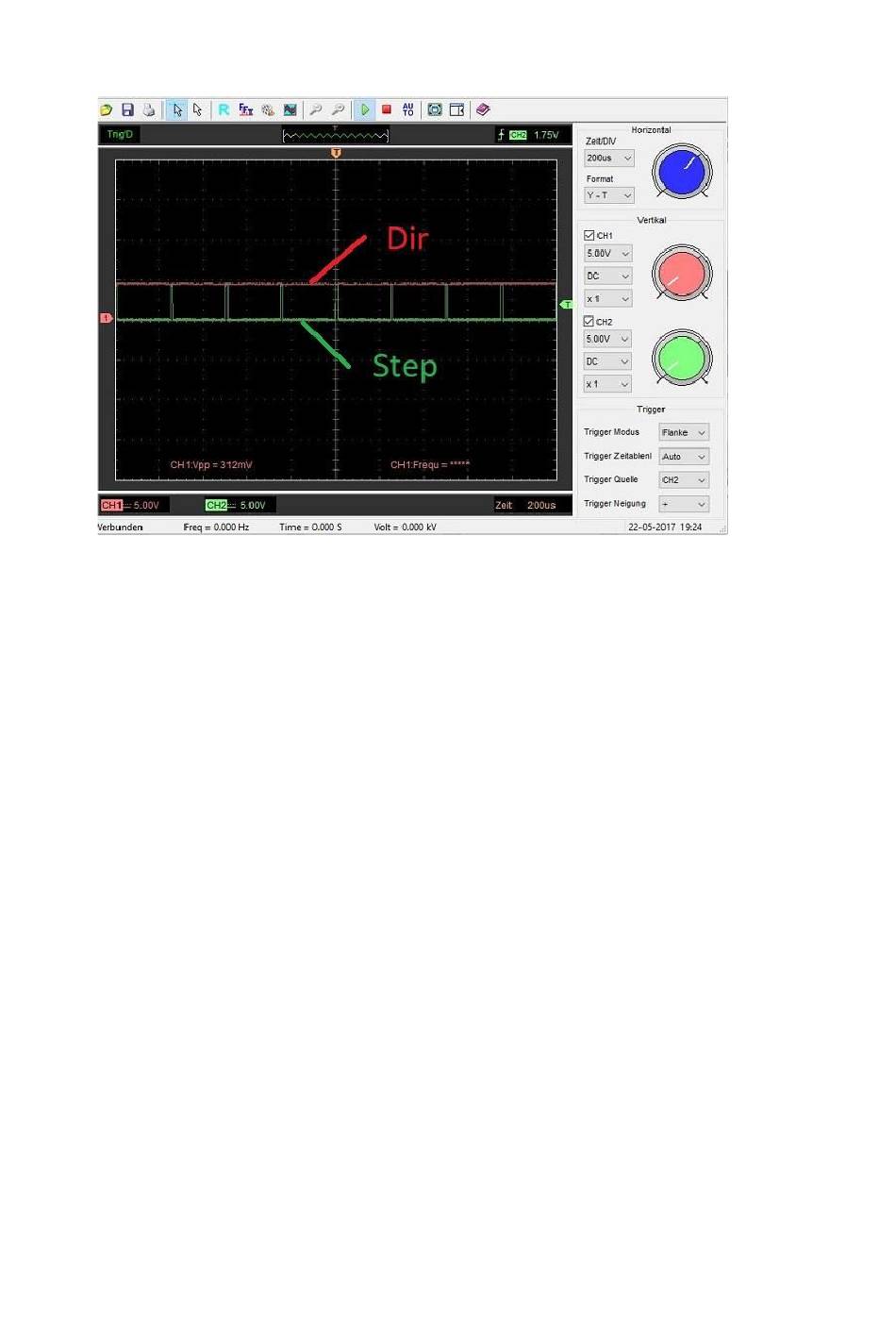

Je nach dem in welche Richtung Sie X verfahren ergeben sich wie in Abbildung 3.7.3
dargestellte Messwerte.
STEP ist ein PWM Signal und DIR je nach Richtung Low (0V) oder High (5V).
Abbildung 3.7.3
Nach dem o.a. Anschluss-Muster können Sie jede Achse testen.
Natürlich lässt sich DIR auch mit einem Multimeter messen, mit einem Oszilloskop
lässt sich das Zusammenspiel von Richtungswechsel und Verfahren der Achsen aber
besser beobachten.
