Stifte gerade zu platzieren. Sollten die Lötstifte bereits eingelötet sein, können Sie mit
Schritt 9 fortfahren.

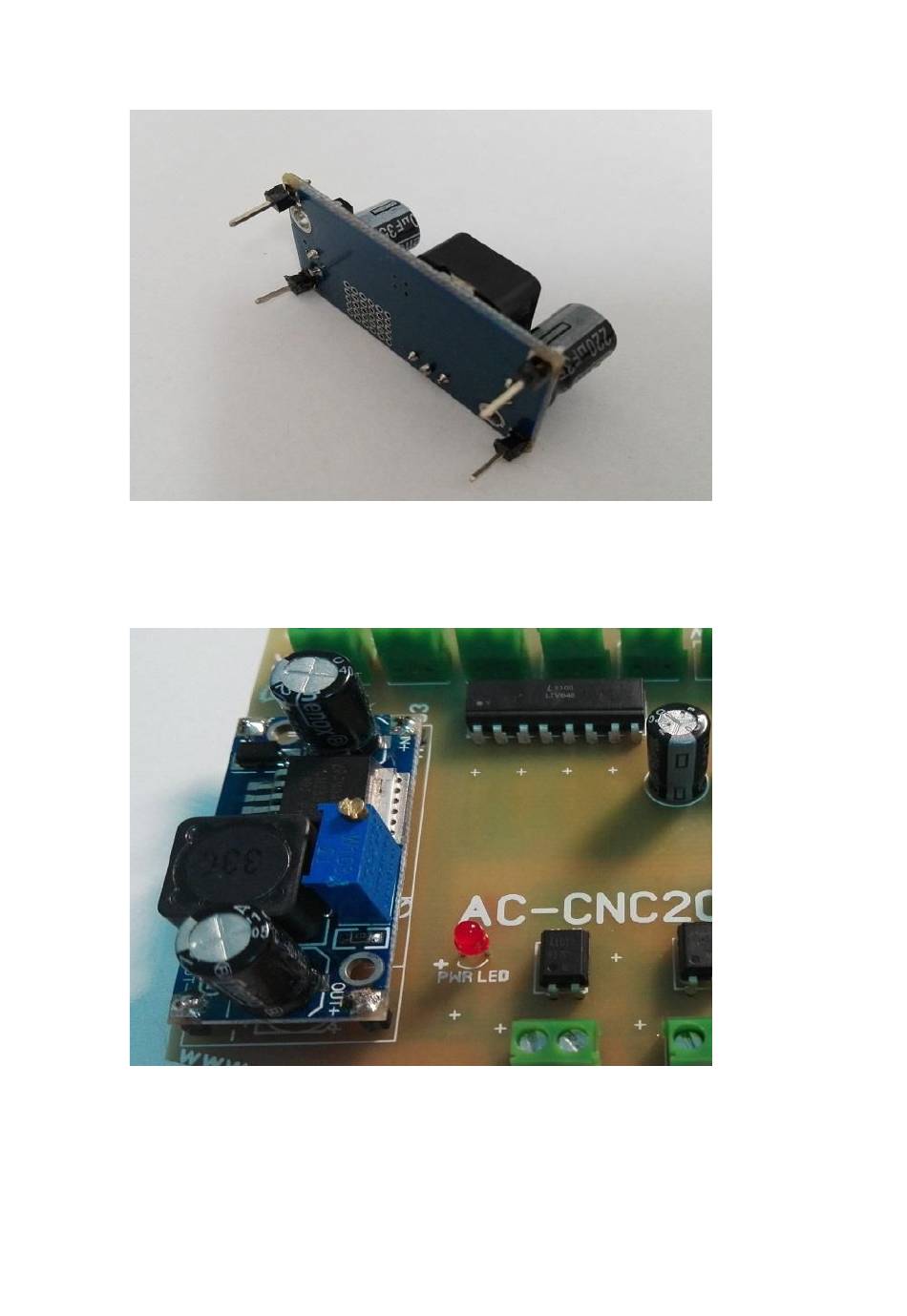

Abbildung 2.2.8
9. Setzen Sie nun den DC-DC Wandler wie in Abbildung 2.2.9 dargestellt auf die Platine,
achten Sie auf die Polung/Eingänge und verlöten diesen.
Abbildung 2.2.9
10. Kürzen Sie überstehende Beinchen von LED, Kondensator und
Präzisionspotentiometer ein.
11. Führen Sie eine gewissenhafte Sichtkontrolle durch und achten Sie auf evtl.
Kurzschlüsse!
3.0 Funktionstest
