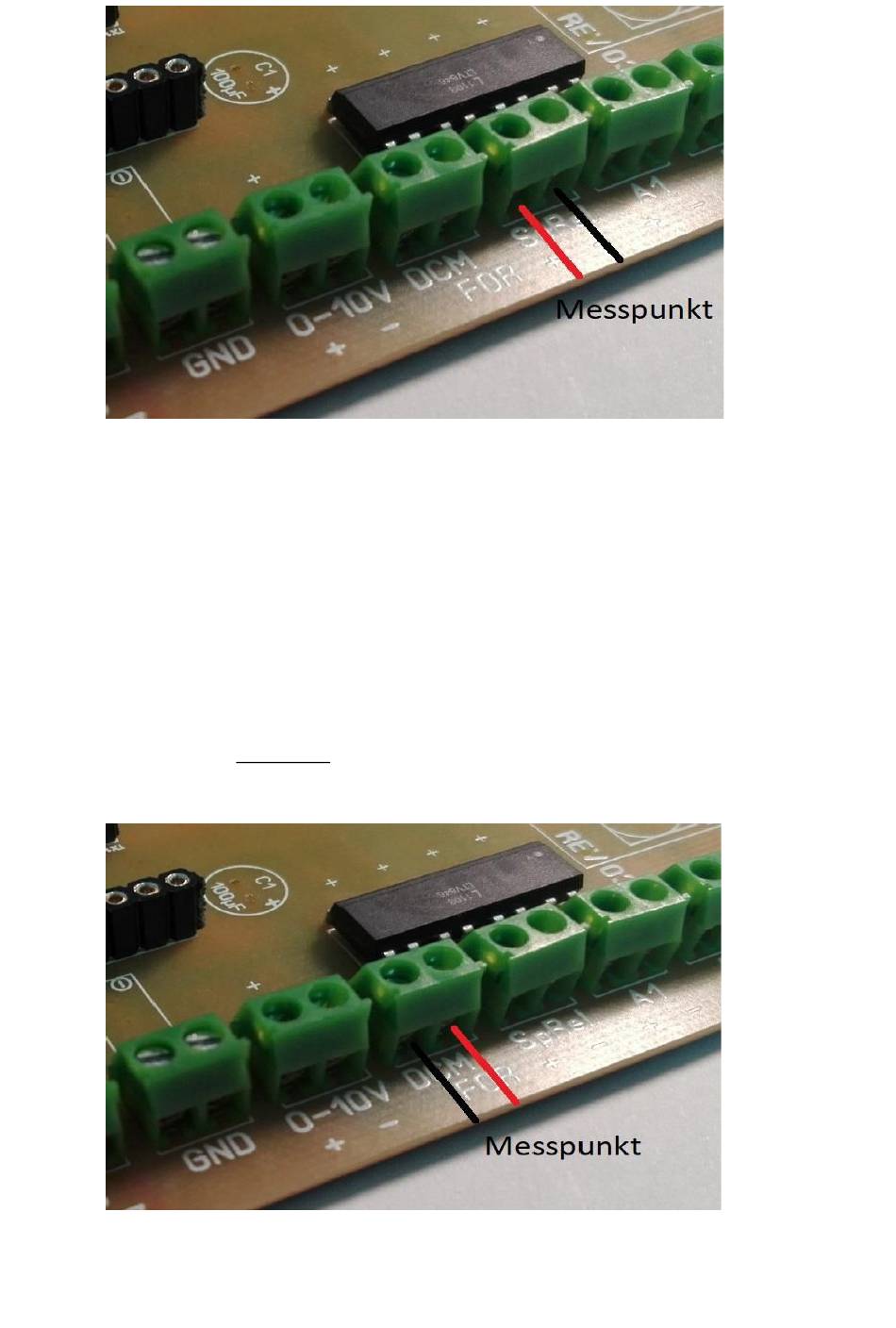

Abbildung 3.5.7
Nun sollten Sie an der Schraubklemme SpRel, +5 Volt Messen.
Bei Problemen verfahren Sie wie unter „Testen der Ausgänge(A1, A2)" beschrieben.
3.6 Wechselrichter und HF Frässpindel
Testen von FOR/DCM:
In der Estlcam Software:
Öffnen Sie „Ansicht->CNC Steuerung (F2)".
Betätigen Sie in der Steuerung das „play" Symbol neben „S:", die Spindel ist nun
eingeschaltet und das Symbol erscheint nun in Rot. (siehe Abbildung 3.5.6)
Prüfen Sie den D urchgang von FOR nach DCM, dazu die rote Messleitung Ihres
Messgerätes an FOR und die schwarze an DCM.
Abbildung 3.5.8
Nun sollten Sie einen Durchgang messen.
Bei Problemen verfahren Sie wie unter „Testen der Ausgänge (A1, A2)" beschrieben.
