Zufuhr von Verbrennungsluft

Bei der Installation eines Kaminofens in einem Raum steigen die
Anforderungen an die Luftzufuhr. Die Luftzufuhr kann indirekt
über ein Ventil in der Außenwand oder über einen Kanal von außen
erfolgen, der mit dem Anschlussstück an der Kaminofenunterseite
verbunden wird. Bei der Verbrennung wird eine Luftmenge von ca.
25 m 3 /h verbraucht.
Das Anschlussstück besitzt einen Außendurchmesser von 67 mm.
Bei einer Rohrverlegung mit einer Rohrlänge über 1 m ist der
Rohrdurchmesser auf 100 mm zu erhöhen und ein entsprechend
größeres Wandventil einzusetzen.
In warmen Bereichen ist der Kanal gegen Kondensation zu
isolieren. Dies geschieht mit 30-mm-Mineralwolle, die an der
Außenseite mit einer Feuchtigkeitsbarriere (Baukunststoff)
versehen wird. Bei der Durchführung muss mithilfe von
Dichtungsmasse eine Dichtung zwischen Rohr und Wand (bzw.
Boden) angebracht werden. Als Zubehör ist ein 1 m langer
Verbrennungsluftschlauch mit Kondensisolierung erhältlich.

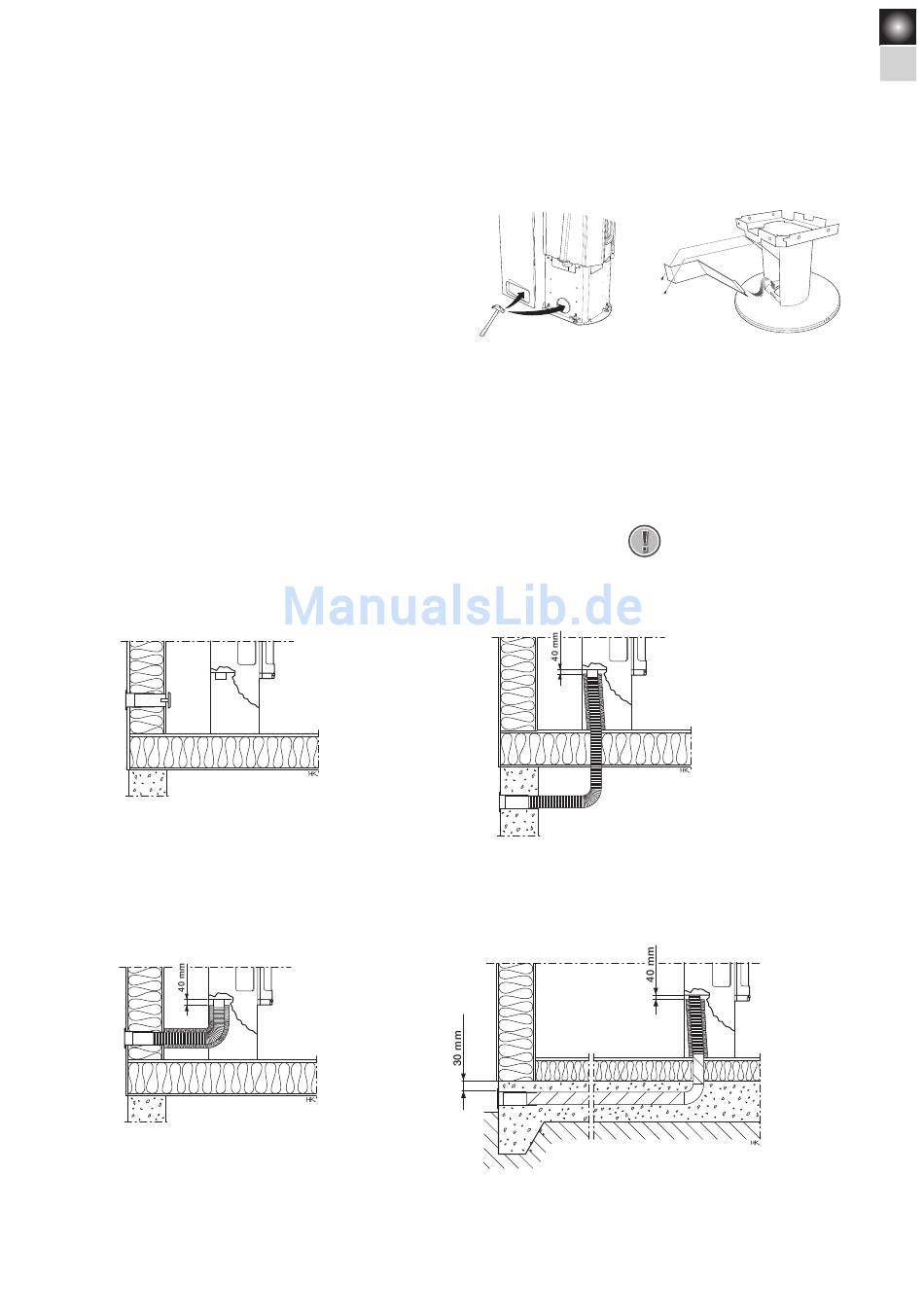

Installationsvarianten
Indirekt durch die Außenwand.
Durch die Außenwand.
C556
In Rückenblech und
Bodenplatte befinden
sich Sollbruchstellen,
die zwecks
Rohrdurchführung
geöffnet werden.
!
Durch Boden und Streifenfundament.
Durch Boden und Bodenplatte.
556/586
ZULUFT/ZUBEHÖR
C586
Hinten am Säulenfuß
befindet sich eine
abnehmbare Abdeckung,
die zur Montage des
Verbrennungsluftanschlusses
wird entfernt.
Lassen Sie zwischen
Kondensisolierung
und Kaminboden einen
40-mm-Spalt.
