ZULUFT/ZUBEHÖR
69
Zufuhr von Verbrennungsluft
Die Zuführung der Verbrennungsluft erfolgt direkt über einen Kanal von
außen oder indirekt über ein Ventil in der Außenwand des Raums, in dem
der Kaminofen steht. Bei der Verbrennung wird eine Luftmenge von ca. 30
m³/h verbraucht (bei geschlossener Tür).

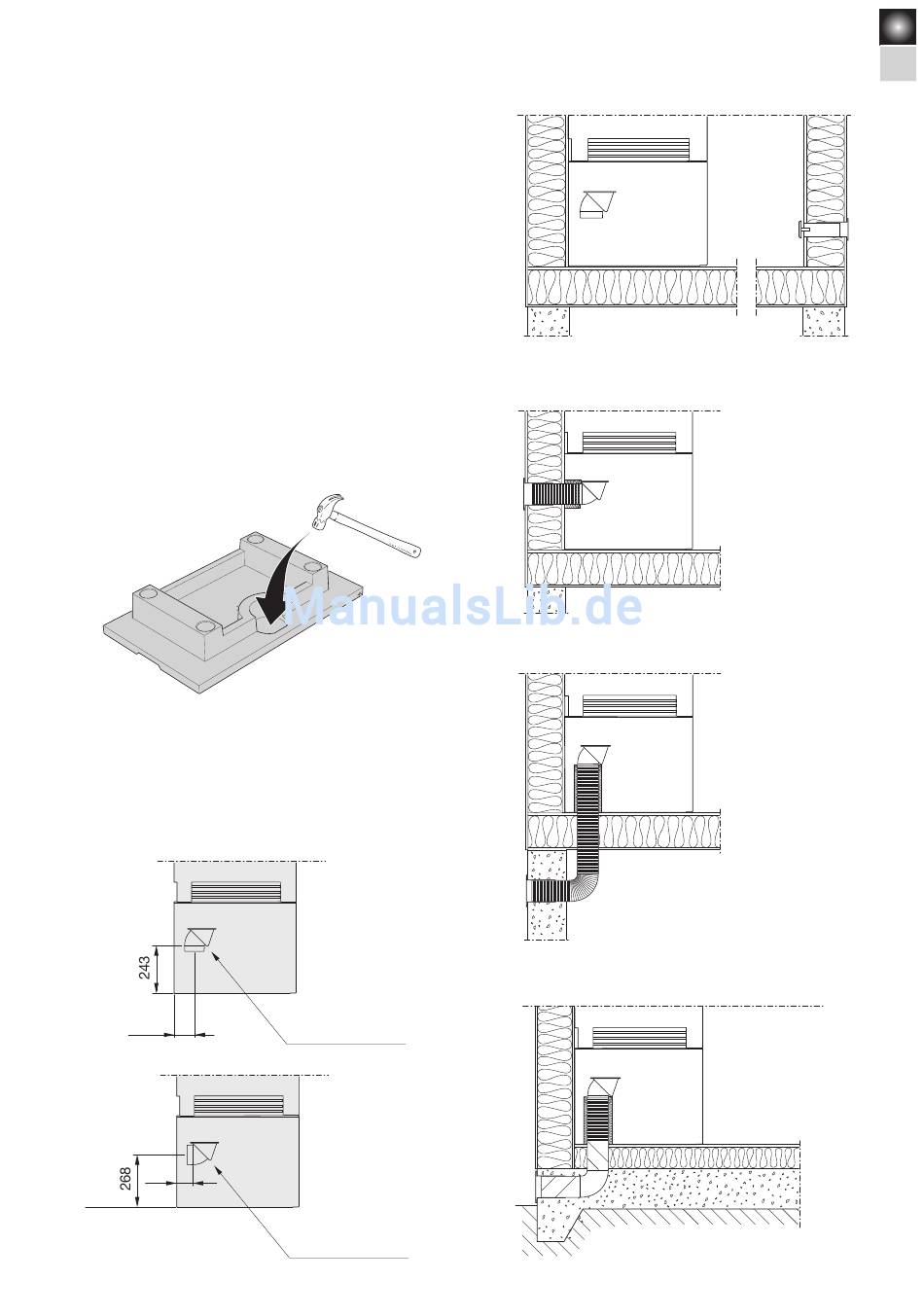

Rechts werden einige Installationsvarianten aufgezeigt. Das
Anschlussstück am Kaminofen besitzt einen Außendurchmesser von 100
mm.
In warmen Bereichen ist der Kanal gegen Kondensation zu isolieren.
Dies geschieht mit 30 mm Mineralwolle, die an der Außenseite mit einer
Feuchtigkeitsbarriere (Aluminiumklebeband) versehen wird.
HK
In der Durchführung muss mithilfe von Dichtungsmasse eine Dichtung
zwischen Rohr und Wand (bzw. Boden) angebracht werden.
Als Zubehör ist ein 1 m langer Verbrennungsluftschlauch mit
Kondensisolierung erhältlich.
HK
Sollbruchstelle
Für die Durchführung des Verbrennungsluftschlauchs durch
die Bodenplatte wird die schwache Materialstelle im Beton
mit einem Hammer herausgeschlagen. Achten Sie darauf, den
Fußboden zu schützen.
HK
105
Zuluftstutzen Ø100
82
HK
Zuluftstutzen Ø100
