Hinweis
Die Steuerung des Ausgangs des fehlersicheren Relais ist über RUGGEDCOM
RSG2300PF konfigurierbar. Ein häufiger Einsatzzweck dieses Relais ist die
Signalisierung eines Alarms bei Stromausfall. Weitere Informationen finden Sie im
"RUGGEDCOM ROS Konfigurationshandbuch" für RUGGEDCOM RSG2300PF.
Die folgende Abbildung zeigt die korrekten Relaisanschlüsse.
1
2
3
Abbildung 2.4
2.5 Anschluss an die Netzspannung
Der RUGGEDCOM RSG2300PF unterstützt eine einzelne AC- oder DC-
Stromversorgung und eine separate 48-V-DC-Stromversorgung für PoE-Ports.
Der RUGGEDCOM RSG2300PF kann wahlweise mit einer Reihenklemme mit
Schraubanschluss oder einer steckbaren Reihenklemme ausgestattet werden, die
Strom an die AC/DC-Stromversorgung und PoE-Ports liefert. Die Reihenklemme mit
Schraubanschluss wird mit Kreuzschlitzschrauben und Druckplatten installiert, wofür
Blankdrahtverbindungen oder Crimp-Kabelschuhe in Frage kommen. Verwenden Sie
Ringzungen Nr. 6 für sichere, zuverlässige Verbindungen bei erheblicher Stoß- oder
Schwingungsbelastung.
Elektrische Gefahr – Gefahr von Sachschäden.
Die Stromversorgung des Geräts muss innerhalb des angegebenen
Eingangsleistungsbereichs liegen. Informationen zum
Nenneingangsleistungsbereich des Geräts finden Sie unter "Technische Daten der
Stromversorgung" (Seite 31).
RUGGEDCOM RSG2300PF
Betriebsmittelhandbuch, 12/2023, C79000-G8900-1348-13
1
Schließerkontakt
Massekontakt
Öffnerkontakt

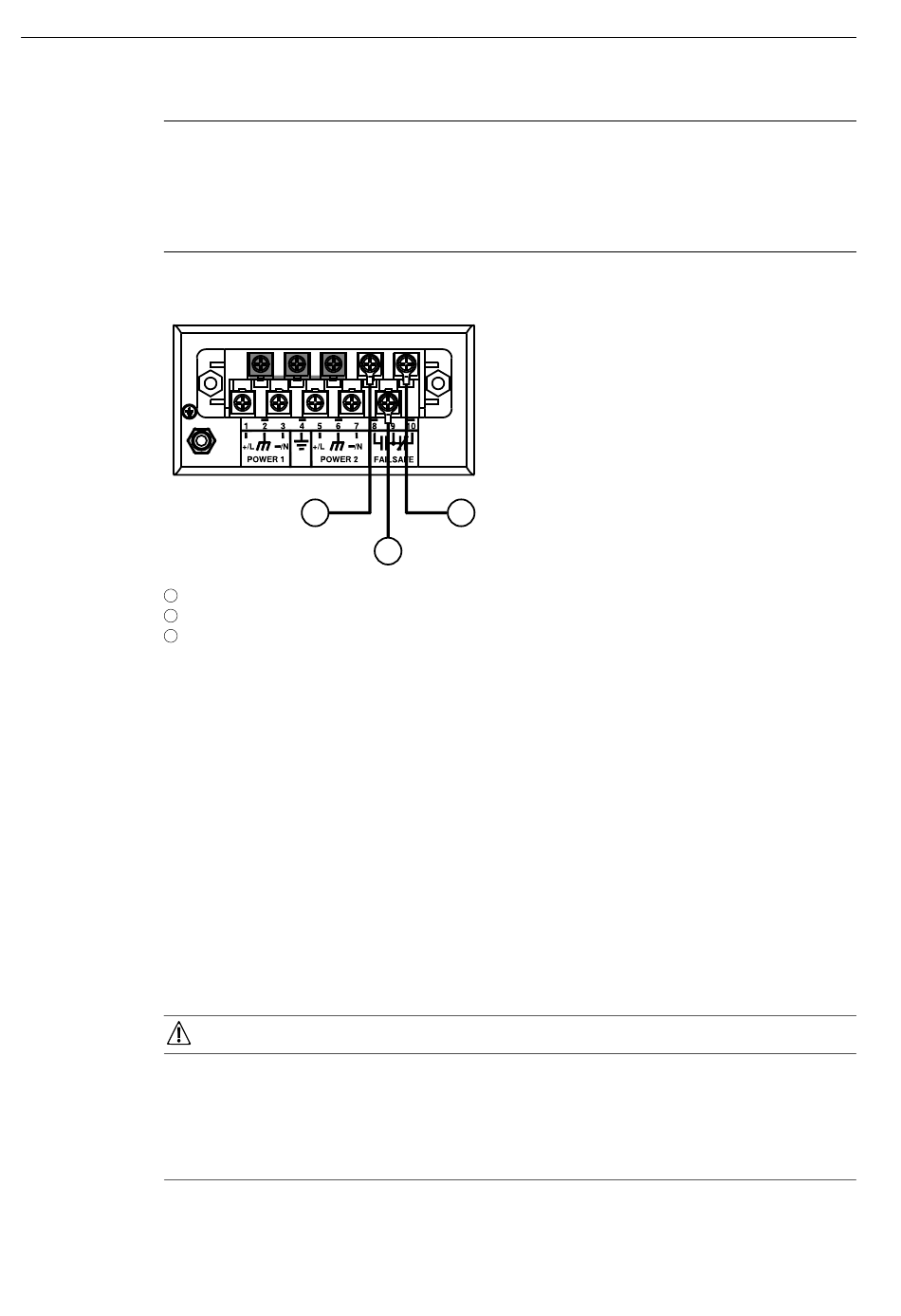

Verdrahten des fehlersicheren Alarmrelais
NOTICE
3
2
Installieren des Geräts
2.5 Anschluss an die Netzspannung
