POPIS STROJA

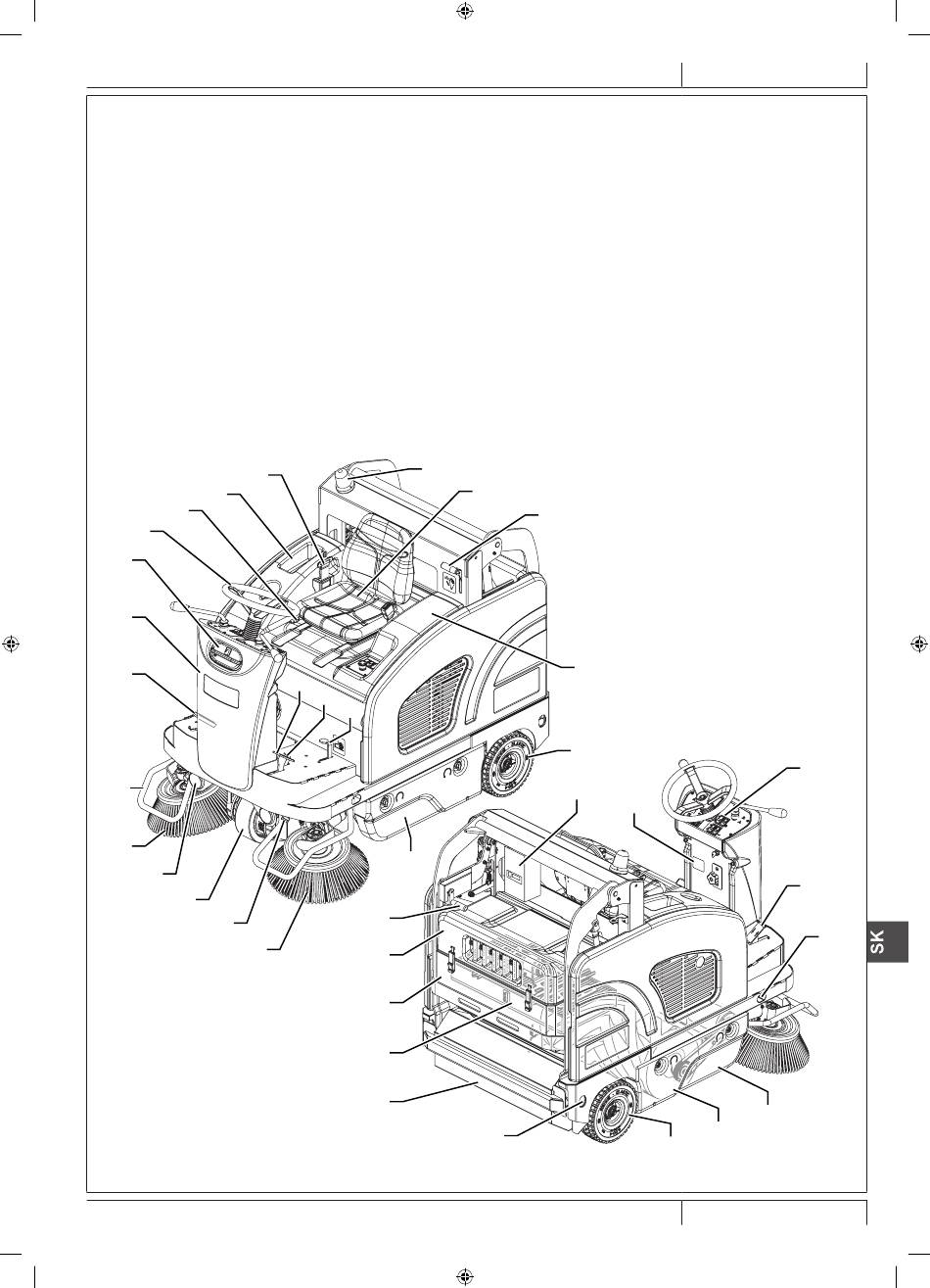

ZLOŽENIE STROJA
1. Volant
2. Ovládací panel (pozri nasledovný odsek)
3. Sedadlo vodiča s bezpečnostným mikrospínačom
4. Páka nastavenia polohy sedadla
5. Páka pojazdu
6. Pedál prevádzkovej brzdy
7. Páka parkovacej brzdy: súčasným stlačením prevádzkovej
brzdy (6) a páky (7) prepnite z prevádzkovej brzdy na
parkovaciu brzdu
8. Pedál zdvíhania prednej obruby
9. Páka na uvoľnenie a vysypanie zásobníka
10. Zadná kapota s vákuovým systémom
11. Zásobník (vyprázdnite ho, ak je plný)
12. Pravé dvere (otvárajú sa len pri vykonávaní údržby)
13. Ľavé dvere (určené na vytiahnutie hlavnej kefy)
14. Kefa na pravej strane
15. Ľavá bočná kefa (doplnkové vybavenie)
19
4
1
25
24
5
16
14
27
21
26
1464822000(1)03-2013.indb 221
29
6
7
8
13
33
15
10
22
23
11
PRÍRUČKA RÝCHLYM SPUSTENÍM
16. Bočné chrániče kefy (voliteľné)
17. Hlavná kefa
18. Kapota priestoru pre batérie
19. Držiak na nádoby
20. Zadné kolesá
21. Predné hnacie a riadiace koleso
22. Kryt prachového filtra
23. Panelový filter s vytriasačom filtra
24. Predný stĺpik/vodná nádrž prachového kontrolného
systému (voliteľné)
25. Prípojka plniaceho hrdla prachového kontrolného systému
(voliteľné)
26. Trysky prachového kontrolného systému (voliteľné)
27. Pracovné svetlomety (doplnkové vybavenie)
28. Maják (sa vždy zapne po otočení spínača do polohy „I")
29. Bezpečnostný pás (voliteľné)
30. Štítok s výrobným číslom/technickými údajmi/osvedčením
ES
31. Ukotvovacie drážky pre transport (nie na zdvíhanie)
32. Elektronická nabíjačka batérií
33. Manuálna vratná rukoväť zásobníka
28
3
9
18
20
32
31
1464822000 - FLOORTEC R 870
SLOVENSKY
30
12
17
20
2
5
31
P100588
