Nilfisk SW5500 Bedienungshandbuch
Verwandte Anleitungen für Nilfisk SW5500
Inhaltszusammenfassung für Nilfisk SW5500

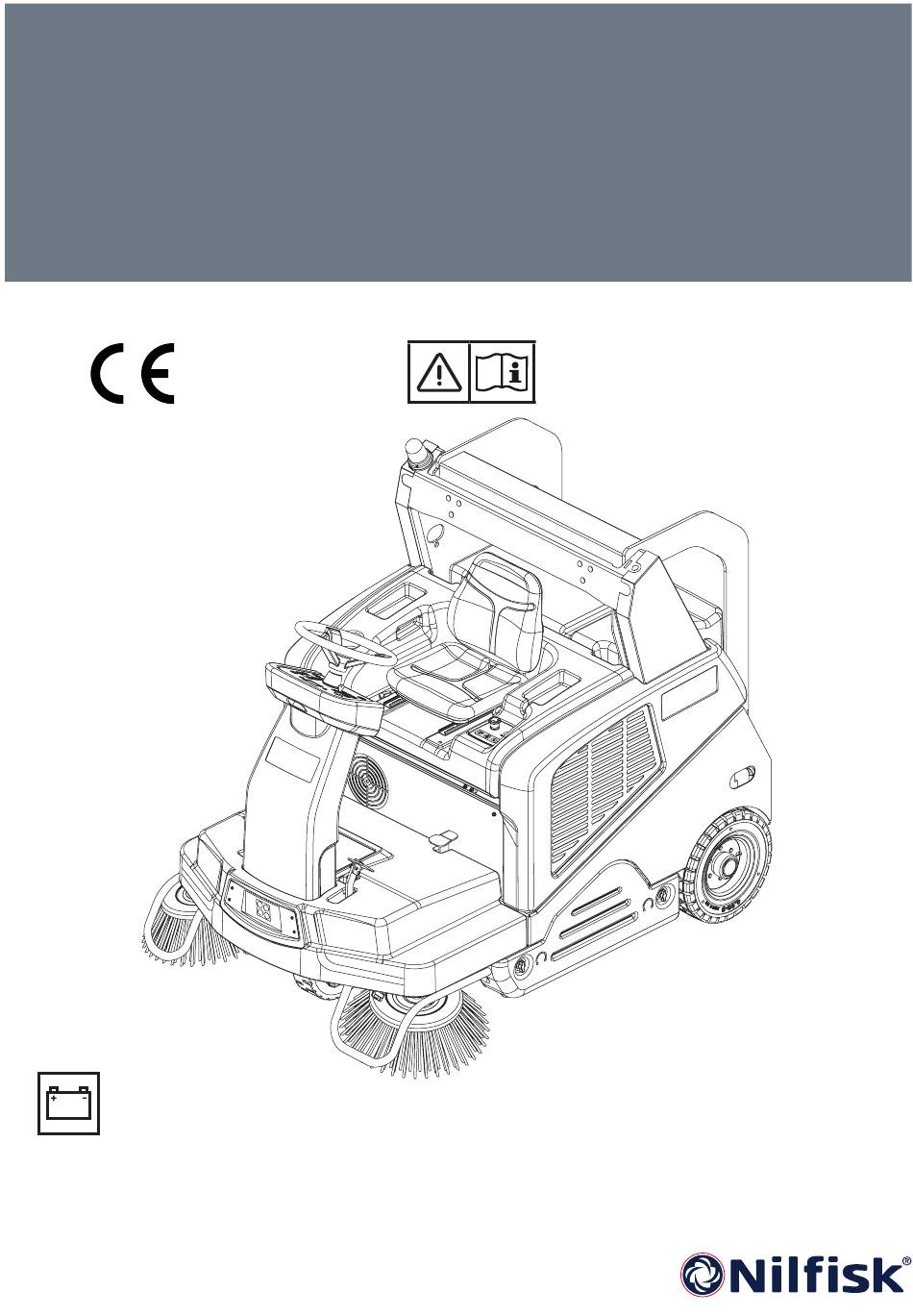

- Seite 1 SW5500, FLOORTEC R 985 Instructions for use Bedienungshandbuch Instructions d’utilisation Instructions for use Gebruiksaanwijzing Deutsch 03/2016 Revised 04/2018 Français English 1466465000 Nederlands Model No.: 9084410010, 9084413010...
- Seite 2 Declaração de conformidade Модел / Model / Modell / Model / Modelo / Mudel / Modèle / Malli / Model SW5500 - FLOORTEC R 985 / Μοντέλο / Modell / Model / Modello / Modelis / Modelis / Modell / Model / Modelo / Model / Model / Модель...
-
Seite 3: Inhaltsverzeichnis
SICHERHEITSFUNKTIONEN ............................31 NOT-AUS-SCHALTER ................................... 31 MIKROSCHALTER BEDIENERSITZ ............................. 31 SCHLEUDERSCHUTZ .................................. 31 NEIGUNGSSENSOR DES GERÄTS ............................31 POSITIONSSENSOR DES ABFALLBEHÄLTERS......................... 31 SICHERHEITSVENTIL DES ABFALLBEHÄLTERS ........................31 FEHLERSUCHE ................................32 VERSCHROTTUNG ............................... 33 1466465000 - SW5500, FLOORTEC R 985 03/2016... -
Seite 4: Einleitung
Verfügung. Bitte immer Modell und Seriennummer angeben. ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN Nilfisk entwickelt seine Produkte ständig weiter und behält sich das Recht vor, alle als erforderlich erachteten Änderungen und Verbesserungen vorzunehmen. Nilfisk ist nicht verpflichtet, diese Änderungen an bereits verkauften Geräten vorzunehmen. -
Seite 5: Funktionseigenschaften
Das Gerät nicht mit direkten bzw. unter Druck stehenden Wasserstrahlen abspritzen. ACHTUNG! Das Gerät nicht auf Oberflächen mit einem stärkeren als dem auf dem Gerät angegebenen Gefälle einsetzen. ACHTUNG! Bewegliche Teile. ACHTUNG! Bewegliche Teile. Quetschgefahr. ACHTUNG! Spannungsführende Teile. Verwendung von ätzenden Flüssigkeiten. 1466465000 - SW5500, FLOORTEC R 985 03/2016... -
Seite 6: Im Handbuch Verwendete Symbole
Gerät nicht verwenden, wenn das Ladegerätkabel oder der Stecker beschädigt sind. – Vor jeglichem Wartungseingriff, das Ladegerätkabel vom Netz ziehen, um Feuer-, Stromschlag- oder Verletzungsgefahr zu vermeiden. – Während des Batterieladevorgangs nicht rauchen. SW5500, FLOORTEC R 985 - 1466465000 03/2016... - Seite 7 – Wird das Gerät in der Nähe von Kindern verwendet, ist besondere Aufmerksamkeit erforderlich. – Das Gerät nur für die in dieser Anleitung angegebenen Zwecke einsetzen. Nur von Nilfisk empfohlene Zubehörteile verwenden. – Das Gerät vor der Inbetriebnahme aufmerksam kontrollieren und insbesondere darauf achten, dass alle Bestandteile installiert worden sind.
-
Seite 8: Gerätebeschreibung
13. Klappe rechts (nur für Wartungsarbeiten zu öffnen) 31. Abnehmbare Seitenplatte rechts 14. Klappe links (zum Ausbau der Hauptkehrwalze) 32. Abnehmbare Seitenplatte links 15. Seitenbesen rechts 33. Anschlagösen für den Transport (nicht zum Heben) 16. Seitenbesen links (optional) SW5500, FLOORTEC R 985 - 1466465000 03/2016... - Seite 9 BEDIENUNGSHANDBUCH DEUTSCH revised 04/2018 GERÄTEAUFBAU (Fortsetzung) P100891 1466465000 - SW5500, FLOORTEC R 985 03/2016...
- Seite 10 46. Hydraulikaggregat mit Tank zum Anheben des 42. Bleibatterien (WET) oder Gelbatterien (GEL-AGM) Abfallbehälters 43. Batterieverschlussstopfen (nur für WET-Batterien) 47. Sicherheitsstützstab bei geöffneter Motorhaube 44. Anschlusspläne Batterien 48. Elektronisches Ladegerät (Option) 45. Batteriesteckverbinder BATTERY BATTERY PLUG PLUG P100892 SW5500, FLOORTEC R 985 - 1466465000 03/2016...
-
Seite 11: Bedienpult Und Bedienelemente
68. Taste Staubabscheidung DustGuard™ (Option) 69. Not-Aus-Schalter. Im Notfall zum Abschalten sämtlicher Gerätefunktionen betätigen. Um den Not-Aus-Schalter nach der Betätigung wieder zu deaktivieren, Knopf in Richtung des auf dem Knopf abgebildeten Pfeils drehen. P100893 1466465000 - SW5500, FLOORTEC R 985 03/2016... -
Seite 12: Zubehör/Sonderausstattung
USB™-Anschlussdose Bitte setzen Sie sich für weitere Informationen zu den oben genannten Zubehörteilen/Sonderausstattungen mit einem Händler Ihrer Wahl in Verbindung. TECHNISCHE DATEN Modell SW5500 B - FLOORTEC R 985 B Arbeitsbreite Mit einem Seitenbesen 1.175 mm Mit zwei Seitenbesen 1.500 mm Maße Hauptkehrwalze (Durchmesser x Länge) - Seite 13 BEDIENUNGSHANDBUCH DEUTSCH revised 04/2018 TECHNISCHE MERKMALE (Fortsetzung) Modell SW5500 B - FLOORTEC R 985 B Gewicht leer, ohne Batterien 636 Kg Gesamtgewicht in fahrbereitem Zustand (*) 1.101 Kg Vorderachslast in fahrbereitem Zustand (*) 502 Kg Hinterachslast in fahrbereitem Zustand (*) 599 Kg Höchstgewicht in fahrbereitem Zustand (GVW)
-
Seite 14: Schaltplan
Motor rechter Seitenbesen Motor linker Seitenbesen (optional) Pumpenmotor Staubabscheidungsanlage (Option) Gaspedal Sensor Abfallbehälter geöffnet Sensor Abfallbehälter oben Sensor Abfallbehälter gedreht Sensor Hauptkehrwalze abgenutzt Radtemperatursensor Intelligenter Schlüssel (Option) Not-Aus-Schalter Sicherheitsmikroschalter im Fahrersitz Trackunit (Option) USB-Anschluss (Option) SW5500, FLOORTEC R 985 - 1466465000 03/2016... - Seite 15 JD.3 A1.4 C2.1 C2.2 A2.1 J2.9 WITHOUT ON BOARD BATTERY CHARGER A2.4 BNWH J1.20 A3.1 VTWH J1.19 BUWH A3.4 J1.10 GNWH J1.9 J2.12 J1.5 J2.15 J1.6 J1.15 YEBK J2.8 VTBK J2.4 J1.12 P100894 1466465000 - SW5500, FLOORTEC R 985 03/2016...
-
Seite 16: Betrieb
Den Batterieladezustand kontrollieren. Wenn auf dem Multifunktionsdisplay (71-D) zumindest ein Segment im Batteriesymbol leuchtet und nicht blinkt, ist das Gerät betriebsbereit. Wenn im Batteriesymbol auch nur ein Segment blinkt, sollten die Batterien geladen werden (siehe Verfahren im Kapitel „Wartung“). SW5500, FLOORTEC R 985 - 1466465000 03/2016... -
Seite 17: Gerät Einschalten Und Abstellen
Feststellbremse (7 und 6) überprüfen. Die Bremse muss das Gerät fest in der Stellung halten, in der es abgestellt wurde, und darf nicht leicht zu lösen sein (jeglicher festgestellte Mangel ist dem Servicepersonal von Nilfisk unverzüglich mitzuteilen). Die Funktionstüchtigkeit des Betriebsbremspedals (6) prüfen. -
Seite 18: Feststellbremse
„Kontrolle und Einstellung der Höhe von Hauptkehrwalze und Seitenbesen“ im Wartungsabschnitt) veranlasst ein Sicherheitssystem den Motorstopp. Um mit dem Reinigen nach dem durch Überlast bedingten Stoppen der Bürste fortzufahren, muss das Gerät abgeschaltet und wieder eingeschaltet werden. SW5500, FLOORTEC R 985 - 1466465000 03/2016... -
Seite 19: Abfallbehälter Entleeren
Überprüfen, ob auf dem Display das Symbol für die Behälteröffnung (71-K) verschwindet und ob der Summer verstummt, um sicherzustellen, dass der Abfallbehälter (12) sich vollständig in seine Arbeitsposition zurückbewegt hat. Das Gerät kann jetzt wieder zum Kehren eingesetzt werden. 240 Kg (530 lb) P100895 Abbildung 1 1466465000 - SW5500, FLOORTEC R 985 03/2016... -
Seite 20: Nach Der Gerätebenutzung
HINWEIS! Wenn das Symbol Service auf dem Display (71) erscheint, wenden Sie sich an einen autorisierten Nilfisk- Kundendienst zur planmäßigen Wartung. In diesem Bedienungshandbuch sind im Anschluss an die Übersichtstabelle planmäßige Wartung nur die einfachsten und häufigsten Wartungsarbeiten angeführt. -
Seite 21: Übersichtstabelle Planmässige Wartung
(1) Täglich bzw. nach Benutzung des Geräts. (2) Bzw. vor dem Anlassen. (3) Bzw. in staubiger Umgebung häufiger. (4) Oder häufiger, wenn das Gerät auf unebenen Flächen eingesetzt wird. (5) Das Hydrauliköl nach 500 Stunden oder jedes Jahr auswechseln. 1466465000 - SW5500, FLOORTEC R 985 03/2016... -
Seite 22: Batterien Ein-/Ausbauen Und Batterietyp (Wet Oder Gel-Agm) Einstellen
Die winkelförmige Führungen oder Bügel entfernen, die Batterien in ihrem Sitz aufhalten. Überprüfen, ob die Verschlussstopfen (43) der WET-Batterien geschlossen sind, damit keine hochkorrosive Batterieflüssigkeit austritt. Die Batterien (42) mithilfe eines passenden Hubsystems entfernen. SW5500, FLOORTEC R 985 - 1466465000 03/2016... -
Seite 23: Batterien Laden
(Nur für WET-Batterien). Den Elektrolytstand der Batterien überprüfen und alle Verschlussstopfen (43) schließen. Den Stecker (45) der Batterien an den entsprechenden Maschinenstecker wieder anschließen. Die Stützstange (47) auslösen und die Haube (19) schließen. Das Gerät ist betriebsbereit. 1466465000 - SW5500, FLOORTEC R 985 03/2016... -
Seite 24: Dienstbildschirme Des Multifunktionsdisplays
Art der eingebauten Batterie (siehe Tabelle) TOFF Zeit automatische Abschaltung 300 s 600 s BRGH Displaykontrast RESET Wiederherstellung aller Parameter gemäß Werkseinstellung Eingebauter Batterietyp Wert Batterien mit flüssiger Säure GEL / AGM Allgemeine Batterien mit GEL oder AGM SW5500, FLOORTEC R 985 - 1466465000 03/2016... - Seite 25 DEUTSCH Bildschirm gespeicherte Alarme (G, Abb. 5) Mit dieser Funktion können eventuell vom Gerät gespeicherte Alarme überprüft werden. Diese Funktion nur mit Unterstützung des Nilfisk- Kundendienstes verwenden, um eventuelle Betriebsprobleme zu beheben. Um zum Hauptbildschirm (E, Abb. 3) zurückzukehren, mehrmals die Taste (A) drücken.
-
Seite 26: Hauptkehrwalzenhöhe Überprüfen Und Einstellen
ANMERKUNG Falls es unmöglich ist die Spur (A, Abb. 8) genau einzustellen, weil der Hauptkehrwalzendruck an beiden Enden ihrer Länge ist zu verschieden, siehe die Service-Anleitung für den entsprechenden Einstellungsvorgang. P100903 Abbildung 9 SW5500, FLOORTEC R 985 - 1466465000 03/2016... -
Seite 27: Hauptkehrwalze Auswechseln
Abbildung 11 12. Die linke Klappe (A, Abb. 10) wieder montieren und mit den Haltevorrichtungen (B) befestigen. HINWEIS! Die Höhe der Hauptkehrwalze wie im vorhergehenden Abschnitt beschrieben prüfen und einstellen. P100906 Abbildung 12 1466465000 - SW5500, FLOORTEC R 985 03/2016... -
Seite 28: Prüfung Und Einstellung Der Seitenbesenhöhe
Ist eine Einstellung wegen übermäßigen Verschleißes der Hauptkehrwalze nicht mehr möglich, Hauptkehrwalze, wie im nachstehenden Abschnitt erläutert, austauschen. ANMERKUNG Falls notwendig, ist es möglich auch die Neigung der Seitenbesen einzustellen (siehe Vorgang in der Service-Anleitung). P100908 Abbildung 14 SW5500, FLOORTEC R 985 - 1466465000 03/2016... -
Seite 29: Ersetzung Der Seitenbesen
Auf der Nabe (D) den neuen Seitenbesen mit dem Schutzflansch installieren. Den Befestigungsstift einführen und den Sicherheitsclip anbringen. Die Höhe des Seitenbesens wie im vorhergehenden Abschnitt beschrieben prüfen und einstellen. P100909 Abbildung 15 1466465000 - SW5500, FLOORTEC R 985 03/2016... -
Seite 30: Flachfilter (Staubfilter) Reinigen Und Auf Schäden Überprüfen
Den Filter mit der Gewebeseite nach oben einbauen (D, Abb. 17). • Weist die Filterdichtung Risse auf oder gewährleistet die Dichtigkeit nicht mehr, ist sie auszuwechseln. Den Hebel (E) niederdrücken, um den Deckel (B, Abb. 16) freizugeben. Haltevorrichtungen einrasten (A). SW5500, FLOORTEC R 985 - 1466465000 03/2016... -
Seite 31: Höhe Und Funktionsfähigkeit Der Schmutzfangklappen Überprüfen
Boden zumindest berühren (J, Abb. 20). 10. Zum Auswechseln der Schmutzfangklappen siehe Service- Anleitung. FRONT Montage P100914 11. Die ausgebauten Bauteile in umgekehrter Reihenfolge Abbildung 20 wieder einbauen. P100915 Abbildung 21 1466465000 - SW5500, FLOORTEC R 985 03/2016... -
Seite 32: Wasserfilter Der Dustguard™-Staubabscheidungsanlage (Option) Reinigen
Höchststand (MAX) liegt, die in Abb. 23 gezeigt sind. Falls erforderlich, den richtigen Stand durch den Deckel (A) mit dem Öltyp wiederherstellen, der im Abschnitt „Technische Daten“ gezeigt ist. Die Stützstange (47) auslösen und die Haube (19) schließen. P100917 Abbildung 23 SW5500, FLOORTEC R 985 - 1466465000 03/2016... -
Seite 33: Prüfung/Ersetzung Der Sicherungen
Bei gehobenem Abfallbehälter verringert der Sensor die Geschwindigkeit des Geräts, schaltet das Saugventil aus und hält die Bürstendrehung an. SICHERHEITSVENTIL DES ABFALLBEHÄLTERS Bei gehobenem Abfallbehälter verhindert das Sicherheitsventil am Hydraulikhubzylinder das unvorhergesehene Absinken des Behälters. P100918 Abbildung 24 1466465000 - SW5500, FLOORTEC R 985 03/2016... -
Seite 34: Fehlersuche
Verstopfte Düsen oder verstopfter Wasserfilter. Reinigen. funktioniert nicht. Pumpe defekt. Auswechseln. (*) Vom Nilfisk-Kundendienst durchzuführen. Für weitere Informationen setzen Sie sich bitte mit einem Nilfisk-Kundendienst in Verbindung, bei dem die Service-Anleitung erhältlich ist. SW5500, FLOORTEC R 985 - 1466465000 03/2016... -
Seite 35: Verschrottung
Hauptkehrwalze und Seitenbesen – Hydrauliköl – Ölfilter Hydraulikanlage – Kunststoffleitungen und -teile – Elektrische und elektronische Teile (*) Wenden Sie sich insbesondere für die Verschrottung der elektrischen und elektronischen Teile an die örtliche Nilfisk- Niederlassung. 1466465000 - SW5500, FLOORTEC R 985 03/2016... - Seite 36 DEUTSCH BEDIENUNGSHANDBUCH SW5500, FLOORTEC R 985 - 1466465000 03/2016...
- Seite 70 FRANÇAIS INSTRUCTIONS D'UTILISATION SW5500, FLOORTEC R 985 - 1466465000 03/2016...
- Seite 104 ENGLISH INSTRUCTIONS FOR USE SW5500, FLOORTEC R 985 - 1466465000 03/2016...
- Seite 138 NEDERLANDS GEBRUIKSAANWIJZING SW5500, FLOORTEC R 985 - 1466465000 03/2016...
