Schritt 7 Schrauben Sie die Dichtungsmutter am Kunststoffgehäuse fest.

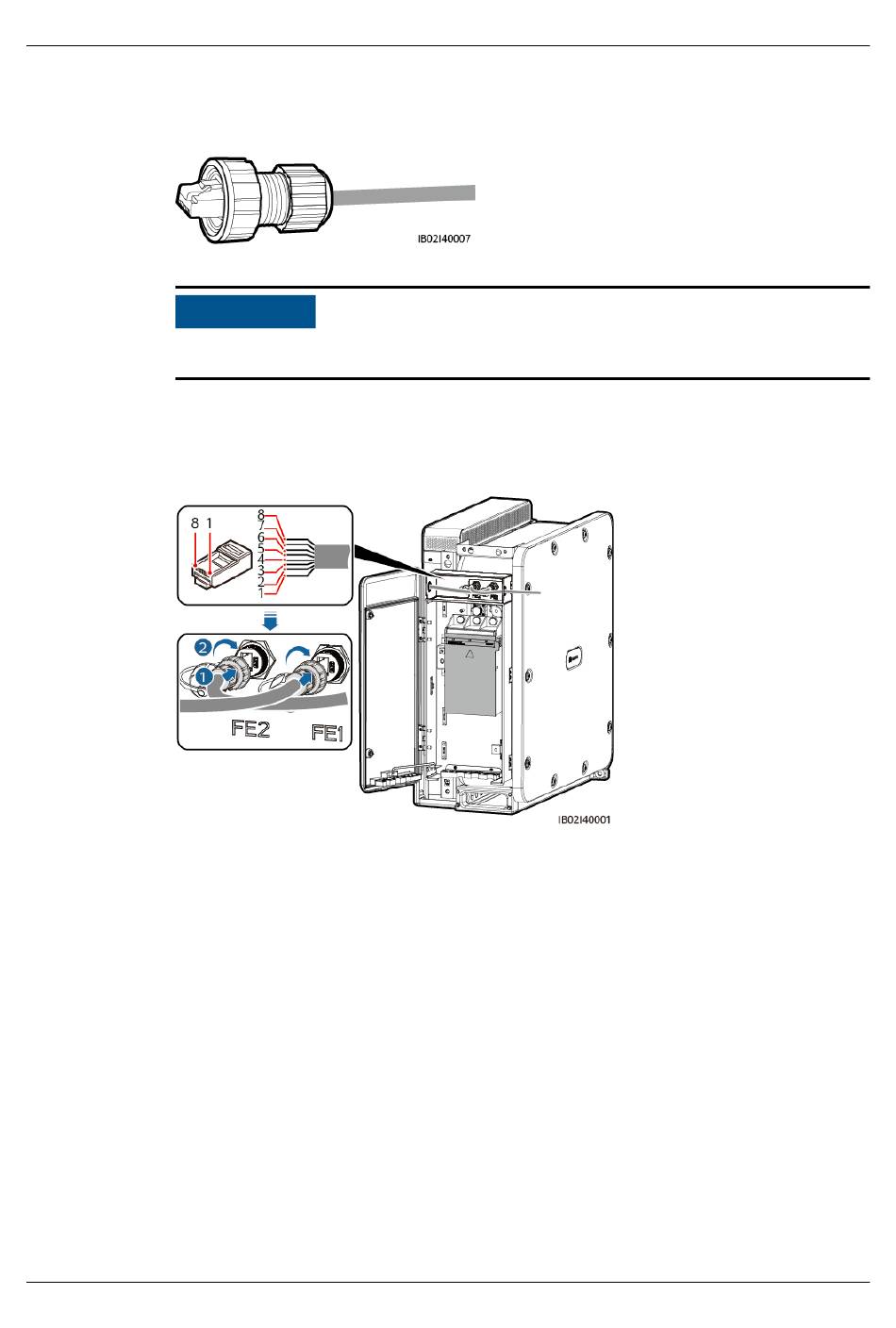

Abbildung 5-21 Anbringen der Dichtungsmutter

Vergewissern Sie sich, dass die Dichtungsmutter fest angezogen ist.

Schritt 8 Führen Sie den Steckverbinder in den FE-Port am Smart PCS ein und ziehen Sie die

Überwurfmutter fest.

Abbildung 5-22 Anschließen der FE-Kommunikationskabel

(1) Weiß und Orange (2) Orange

(5) Weiß und Blau

Schritt 9 Wenn mehrere Smart PCS parallel angeschlossen sind, müssen die FE-Kommunikationskabel,

die an das SmartModule angeschlossen sind, an den richtigen Stellen in der Nähe der

Anschlüsse befestigt werden.

Wenn Smart PCS auf der DCBOX installiert sind, binden Sie die Kabel wie in der folgenden

Abbildung gezeigt.

Ausgabe 07 (2023-10-16)

HINWEIS

(6) Grün

5 Elektrische Verbindungen

(3) Weiß und Grün

(7) Weiß und Braun

(4) Blau

(8) Braun
