2.3 Erscheinungsbild
Erscheinungsbild

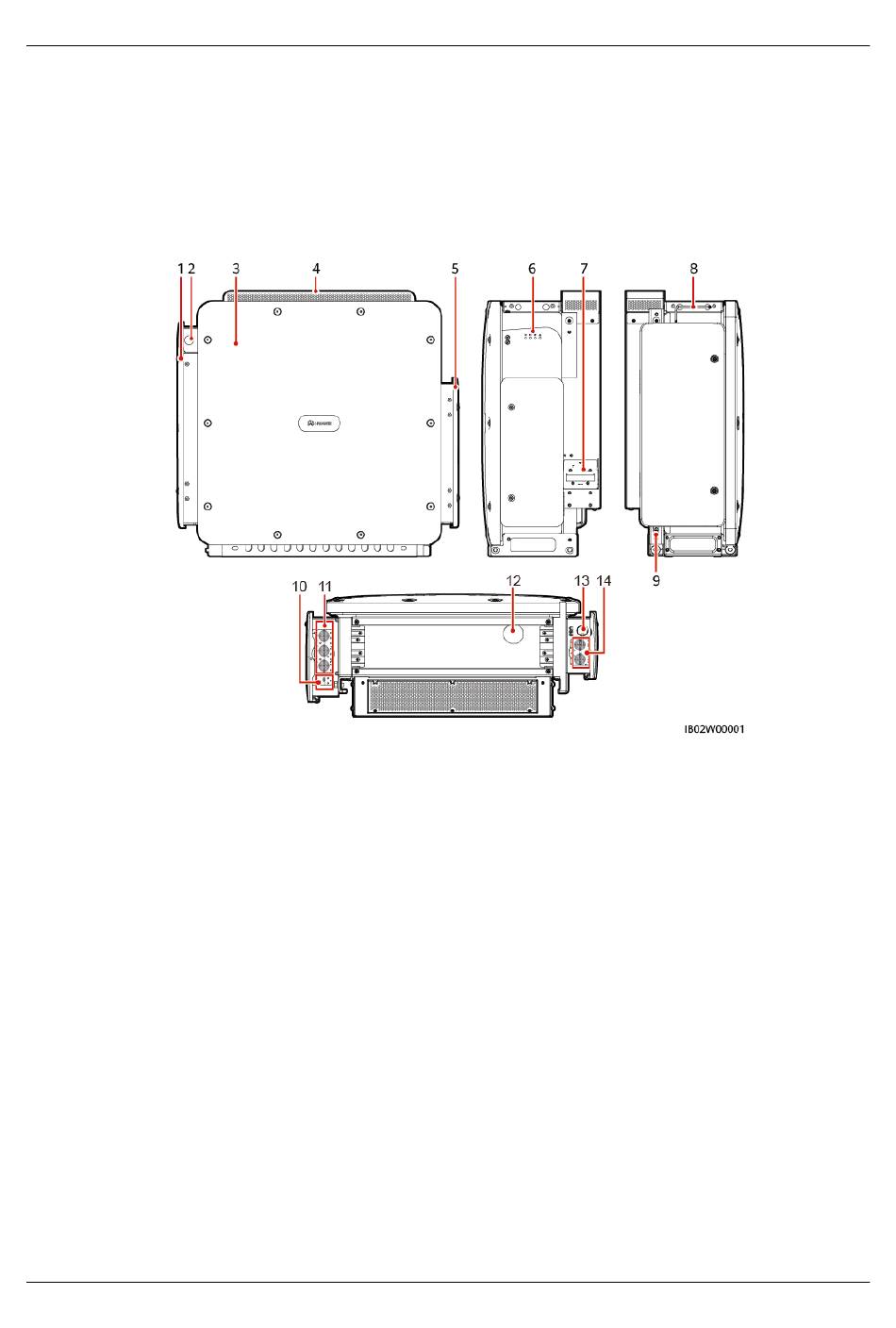

Abbildung 2-7 Erscheinungsbild
(1) AC-Wartungsfach
(4) Schutzabdeckung
(7) externer Lüftereinschub
(10) Kommunikationskabel-
loch (COM)
(13) USB-Anschluss
Anmerkung [1]: Der Sicherheits-Torx-Schlüssel wird mit dem Gerät geliefert und ist an der
Halterung oben am Chassis befestigt. Entfernen Sie den Sicherheits-Torx-Schlüssel von der
Halterung und bewahren Sie ihn sicher auf.
Ausgabe 07 (2023-10-16)
(2) Kommunikationskabel-
loch (FE)
(5) DC-Wartungsfach
(8) Sicherheits-Torx-
Schlüssel
(11) AC-Stromkabelloch
(14) DC-Stromkabelloch
Copyright © Huawei Technologies Co., Ltd.
(3) Frontplatte
(6) LED-Anzeige
(9) Schutzerdungspunkt
[1]
(12) Belüftungsventil
