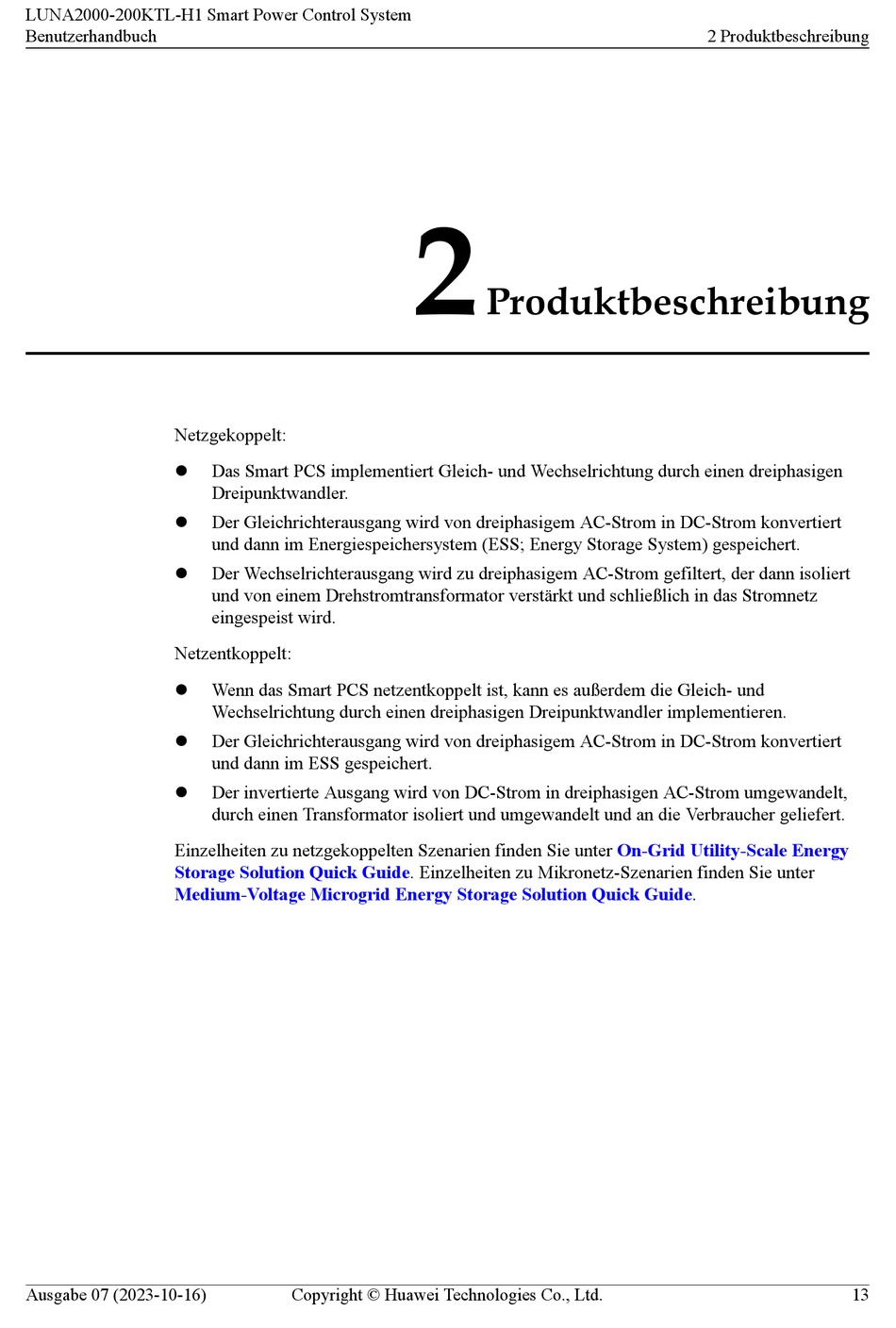

LUNA2000-200KTL-H1 Smart Power Control System
Benutzerhandbuch
Netzgekoppelt:
l
l
l
Netzentkoppelt:
l
l
l
Einzelheiten zu netzgekoppelten Szenarien finden Sie unter
Storage Solution Quick
Medium-Voltage Microgrid Energy Storage Solution Quick
Ausgabe 07 (2023-10-16)
Das Smart PCS implementiert Gleich- und Wechselrichtung durch einen dreiphasigen
Dreipunktwandler.
Der Gleichrichterausgang wird von dreiphasigem AC-Strom in DC-Strom konvertiert
und dann im Energiespeichersystem (ESS; Energy Storage System) gespeichert.
Der Wechselrichterausgang wird zu dreiphasigem AC-Strom gefiltert, der dann isoliert
und von einem Drehstromtransformator verstärkt und schließlich in das Stromnetz
eingespeist wird.
Wenn das Smart PCS netzentkoppelt ist, kann es außerdem die Gleich- und
Wechselrichtung durch einen dreiphasigen Dreipunktwandler implementieren.
Der Gleichrichterausgang wird von dreiphasigem AC-Strom in DC-Strom konvertiert
und dann im ESS gespeichert.
Der invertierte Ausgang wird von DC-Strom in dreiphasigen AC-Strom umgewandelt,
durch einen Transformator isoliert und umgewandelt und an die Verbraucher geliefert.
Guide. Einzelheiten zu Mikronetz-Szenarien finden Sie unter
Copyright © Huawei Technologies Co., Ltd.
2
Produktbeschreibung
2 Produktbeschreibung
On-Grid Utility-Scale Energy
Guide.
13
