Huawei LUNA2000-200KTL-H1 Smart Power Control System Benutzerhandbuch Seite 46

LUNA2000-200KTL-H1 Smart Power Control System
Benutzerhandbuch
Installationsverfahren

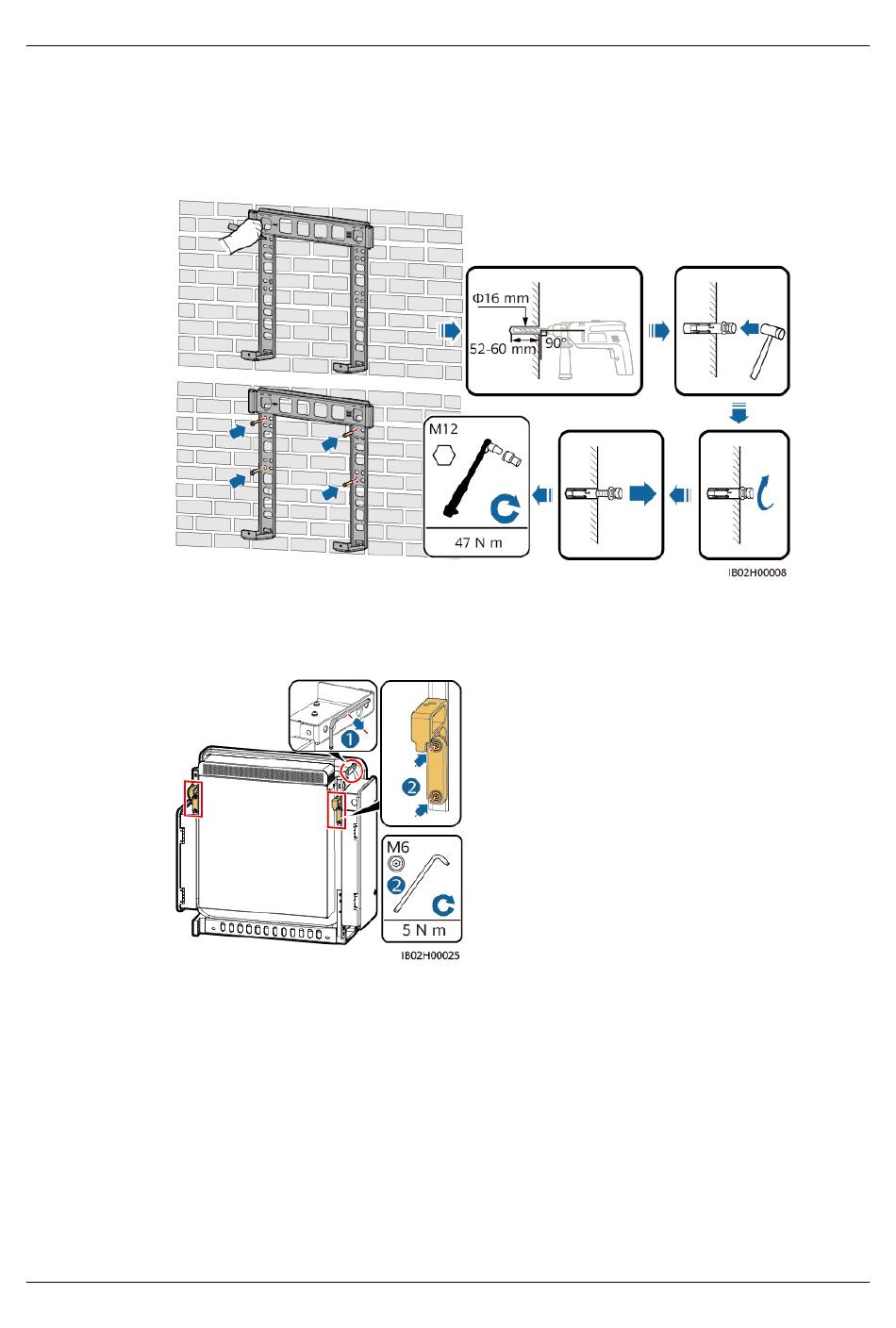

Schritt 1 Bringen Sie die Halterung an.
Abbildung 4-15 Anbringen der Montagehalterung
Schritt 2 Bringen Sie die Befestigungslaschen an.
Abbildung 4-16 Anbringen der Befestigungslaschen
Schritt 3 Montieren Sie das Gerät auf der Montagehalterung.
Schritt 4 Ziehen Sie die beiden Schrauben am Boden des Geräts fest.
Ausgabe 07 (2023-10-16) Copyright © Huawei Technologies Co., Ltd.
4 Installieren des Smart PCS
39
