LUNA2000-200KTL-H1 Smart Power Control System
Benutzerhandbuch

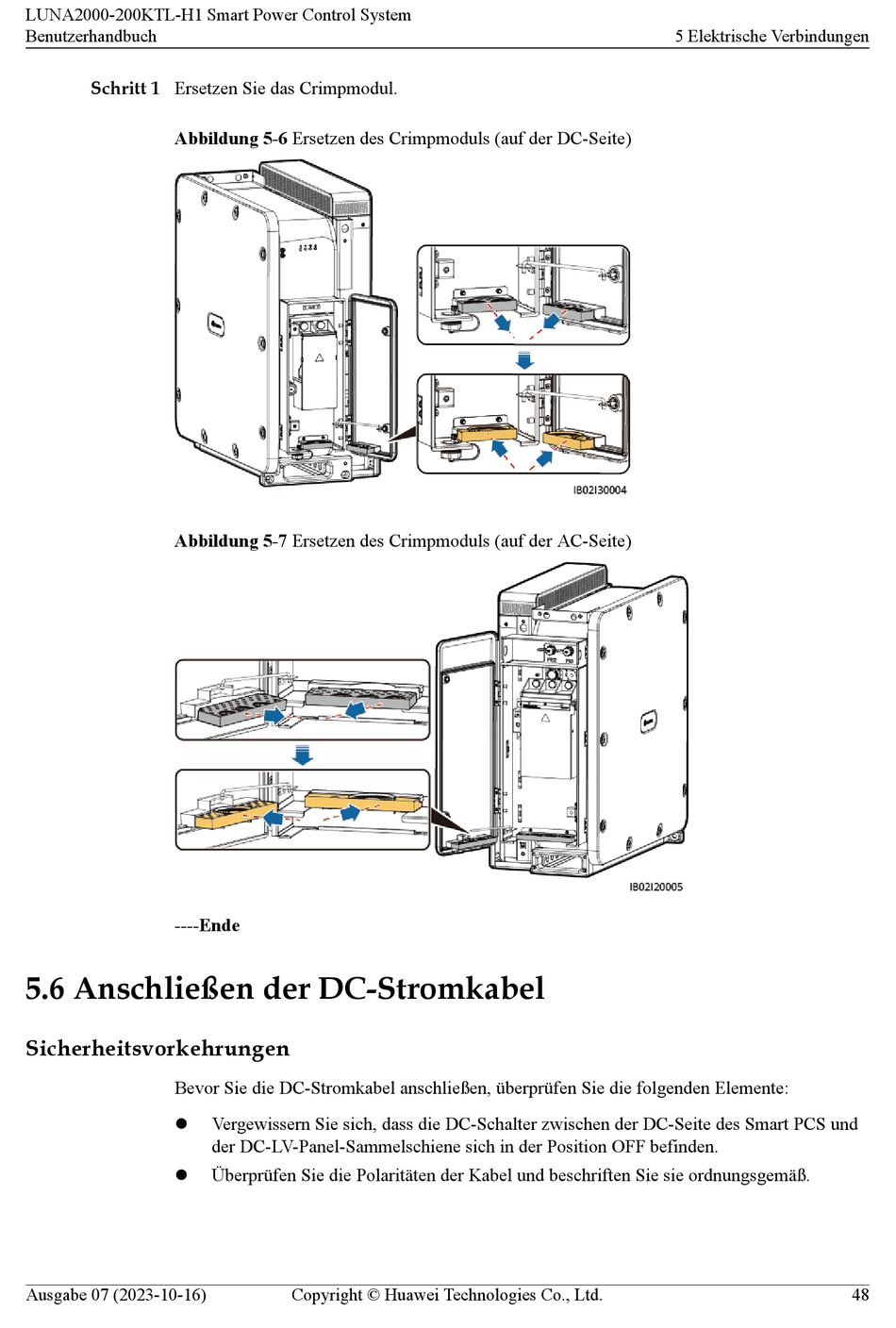

Schritt 1 Ersetzen Sie das Crimpmodul.
Abbildung 5-6 Ersetzen des Crimpmoduls (auf der DC-Seite)
Abbildung 5-7 Ersetzen des Crimpmoduls (auf der AC-Seite)
----Ende
5.6 Anschließen der DC-Stromkabel
Sicherheitsvorkehrungen
Bevor Sie die DC-Stromkabel anschließen, überprüfen Sie die folgenden Elemente:
l
l
Ausgabe 07 (2023-10-16)
Vergewissern Sie sich, dass die DC-Schalter zwischen der DC-Seite des Smart PCS und
der DC-LV-Panel-Sammelschiene sich in der Position OFF befinden.
Überprüfen Sie die Polaritäten der Kabel und beschriften Sie sie ordnungsgemäß.
Copyright © Huawei Technologies Co., Ltd.
5 Elektrische Verbindungen
48
