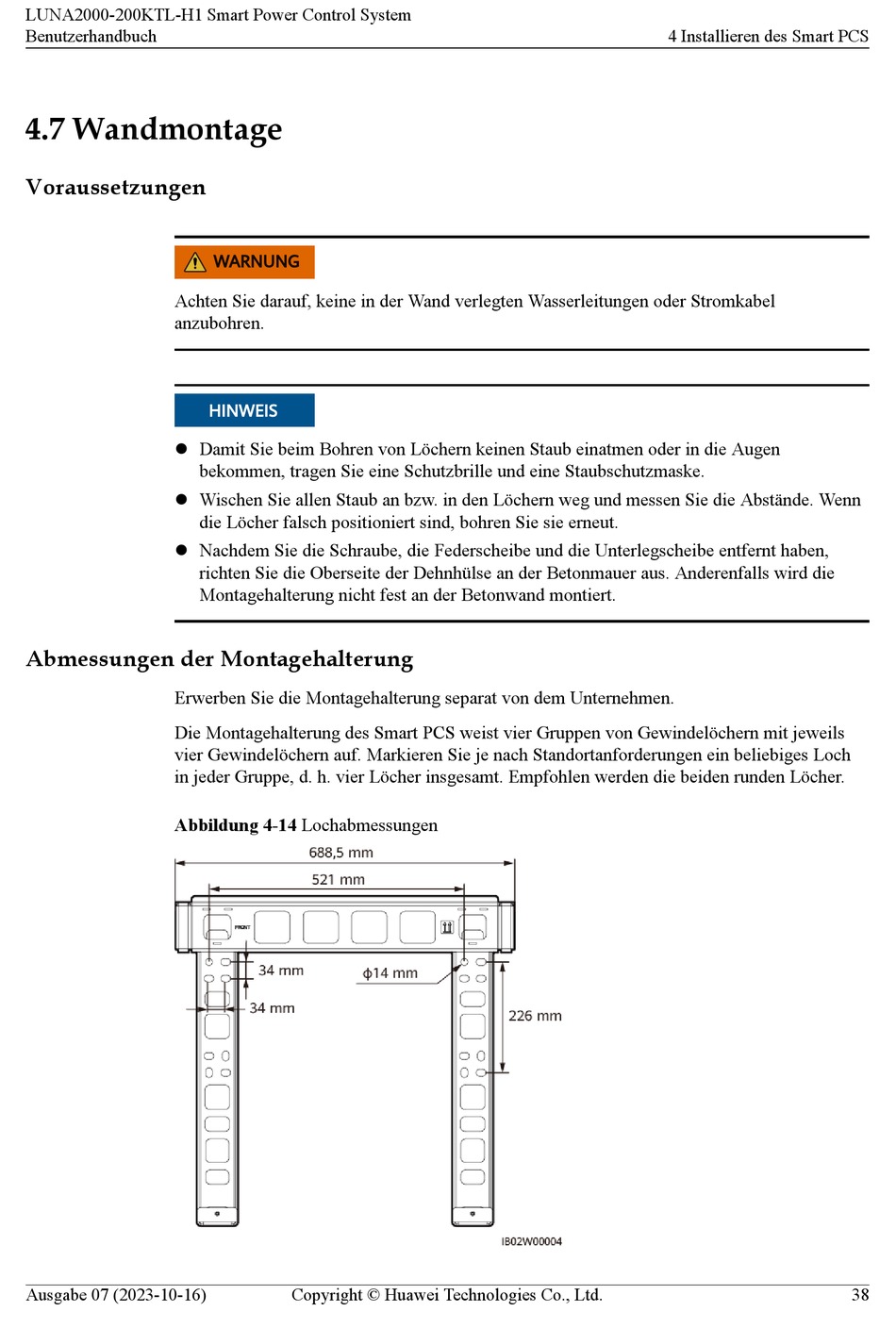

Wandmontage - Huawei LUNA2000-200KTL-H1 Smart Power Control System Benutzerhandbuch

LUNA2000-200KTL-H1 Smart Power Control System
Benutzerhandbuch

4.7 Wandmontage

Voraussetzungen
Achten Sie darauf, keine in der Wand verlegten Wasserleitungen oder Stromkabel
anzubohren.
l Damit Sie beim Bohren von Löchern keinen Staub einatmen oder in die Augen
l Wischen Sie allen Staub an bzw. in den Löchern weg und messen Sie die Abstände. Wenn
l Nachdem Sie die Schraube, die Federscheibe und die Unterlegscheibe entfernt haben,
Abmessungen der Montagehalterung
Erwerben Sie die Montagehalterung separat von dem Unternehmen.
Die Montagehalterung des Smart PCS weist vier Gruppen von Gewindelöchern mit jeweils
vier Gewindelöchern auf. Markieren Sie je nach Standortanforderungen ein beliebiges Loch
in jeder Gruppe, d. h. vier Löcher insgesamt. Empfohlen werden die beiden runden Löcher.
Abbildung 4-14 Lochabmessungen
Ausgabe 07 (2023-10-16)
W ARNUNG
HINWEIS
bekommen, tragen Sie eine Schutzbrille und eine Staubschutzmaske.
die Löcher falsch positioniert sind, bohren Sie sie erneut.
richten Sie die Oberseite der Dehnhülse an der Betonmauer aus. Anderenfalls wird die
Montagehalterung nicht fest an der Betonwand montiert.
