LUNA2000-200KTL-H1 Smart Power Control System
Benutzerhandbuch
Vorgehensweise
Schritt 1 Entfernen Sie mit einem Abisolierwerkzeug ein ausreichendes Stück der Isolierschicht des
geschirmten Netzwerkkabels.
Schritt 2 Führen Sie das geschirmte Netzwerkkabel nacheinander durch die Dichtungsmutter, den
Dichtungsring, die Überwurfmutter und das Kunststoffgehäuse ein.

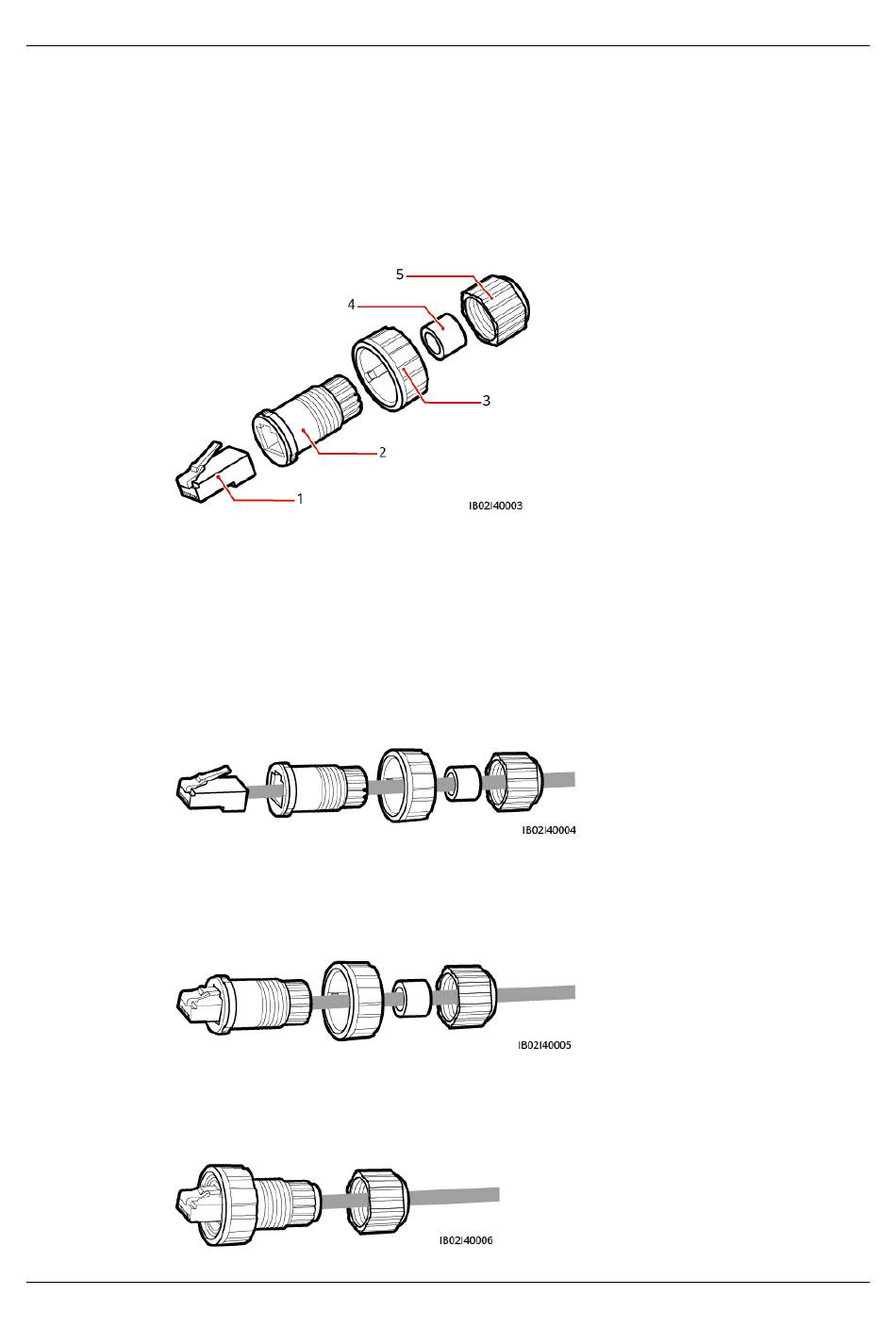

Abbildung 5-17 Aufbau eines wasserdichten RJ45-Steckverbinders
(1) Geschirmter Stecker
(4) Dichtungsring
Schritt 3 Reihen Sie die blanken Adern des Netzwerkkabels nebeneinander auf und verbinden Sie sie
mit den entsprechenden Pins im Steckverbinder.
Abbildung 5-18 Anschließen des Steckverbinders
Schritt 4 Crimpen Sie den Stecker mit einem Crimpwerkzeug.
Schritt 5 Befestigen Sie das Kunststoffgehäuse am Stecker.
Abbildung 5-19 Anbringen des Kunststoffgehäuses
Schritt 6 Führen Sie den Dichtungsring in das Kunststoffgehäuse ein und schrauben Sie die
Überwurfmutter am Kunststoffgehäuse fest.
Abbildung 5-20 Anbringen des Dichtungsrings und der Überwurfmutter
Ausgabe 07 (2023-10-16)
(2) Kunststoffgehäuse
(5) Dichtungsmutter
Copyright © Huawei Technologies Co., Ltd.
5 Elektrische Verbindungen
(3) Überwurfmutter
Nicht zutreffend
55
