Huawei LUNA2000-200KTL-H1 Smart Power Control System Benutzerhandbuch Seite 35

LUNA2000-200KTL-H1 Smart Power Control System
Benutzerhandbuch
l
4.2.3 Erforderlicher Installationsabstand
Lassen Sie genügend Abstand um das Smart PCS herum, um ausreichend Platz für die
Montage und Wärmeableitung zu gewährleisten.

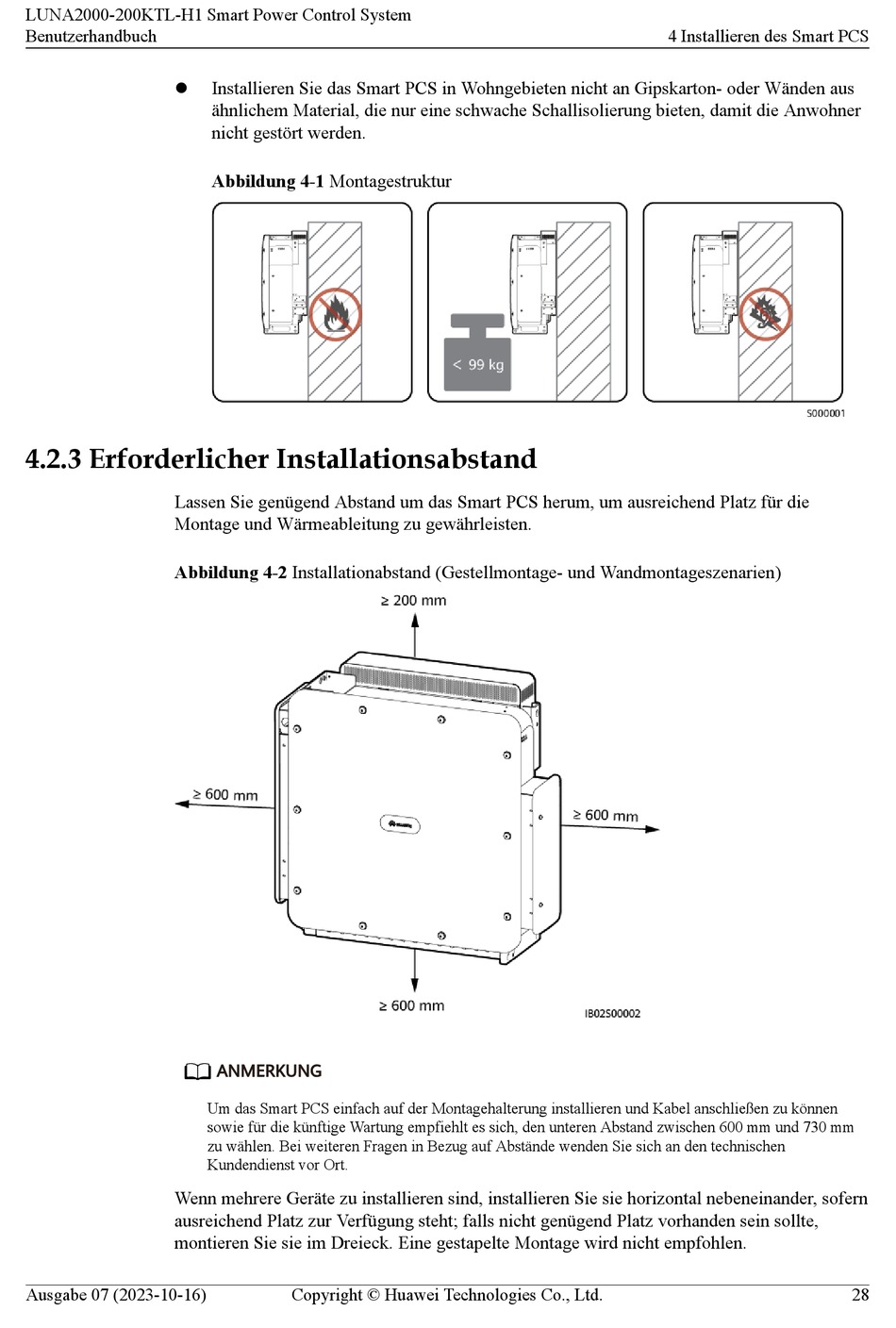

Abbildung 4-2 Installationabstand (Gestellmontage- und Wandmontageszenarien)
Wenn mehrere Geräte zu installieren sind, installieren Sie sie horizontal nebeneinander, sofern
ausreichend Platz zur Verfügung steht; falls nicht genügend Platz vorhanden sein sollte,
montieren Sie sie im Dreieck. Eine gestapelte Montage wird nicht empfohlen.
Ausgabe 07 (2023-10-16)
Installieren Sie das Smart PCS in Wohngebieten nicht an Gipskarton- oder Wänden aus
ähnlichem Material, die nur eine schwache Schallisolierung bieten, damit die Anwohner
nicht gestört werden.
Abbildung 4-1 Montagestruktur
ANMERKUNG
Um das Smart PCS einfach auf der Montagehalterung installieren und Kabel anschließen zu können
sowie für die künftige Wartung empfiehlt es sich, den unteren Abstand zwischen 600 mm und 730 mm
zu wählen. Bei weiteren Fragen in Bezug auf Abstände wenden Sie sich an den technischen
Kundendienst vor Ort.
Copyright © Huawei Technologies Co., Ltd.
4 Installieren des Smart PCS
28
