5 Installation
Elektrische Anschlüsse
5.2.8 Schutzhaubenanschluss
24
Betriebsanleitung – Frequenzumrichter MOVITRAC

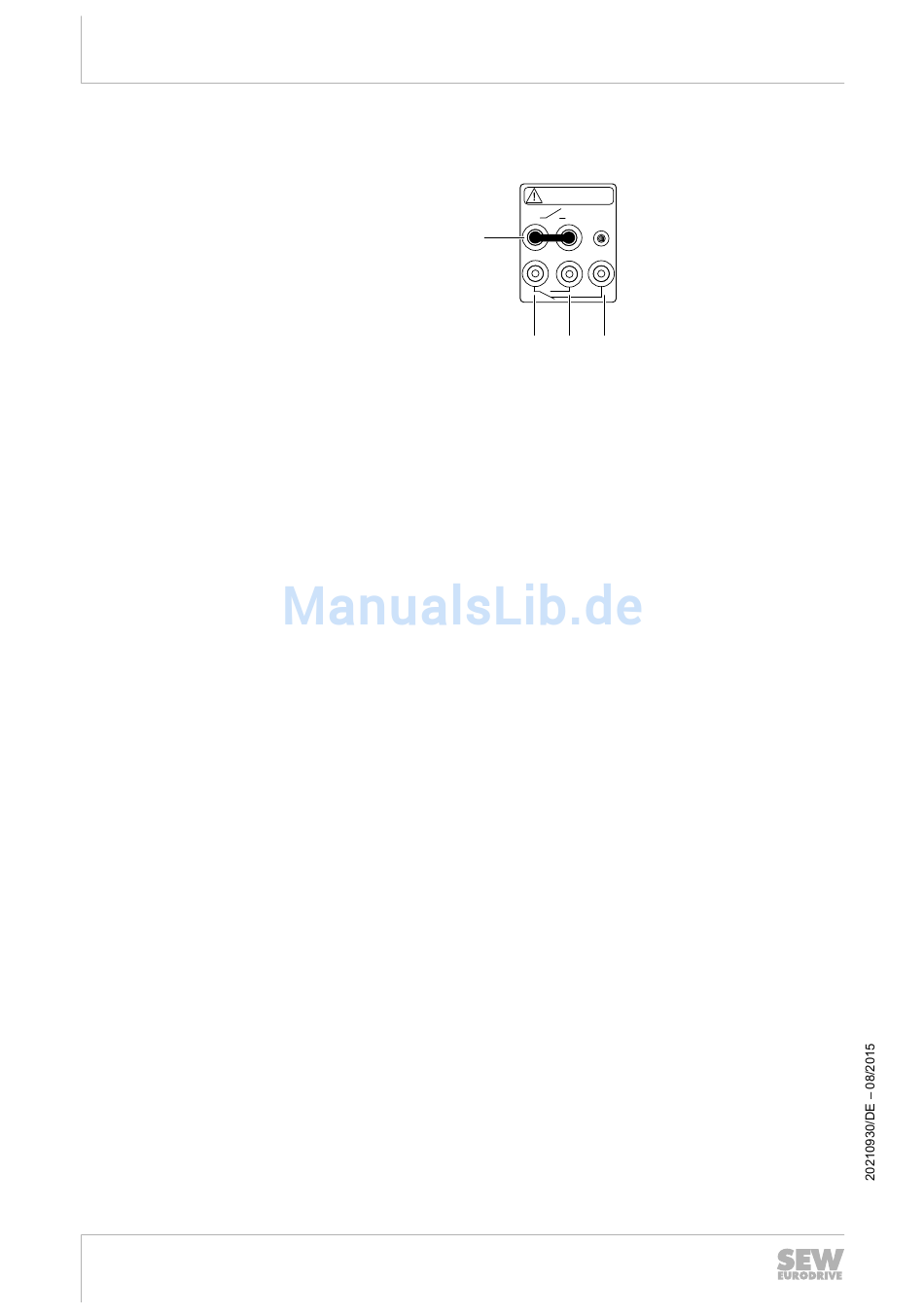

Folgende Abbildung zeigt die Anschlüsse für eine Schutzhaube.
[1] Anschluss für eine Schutzhaube
[2] CO: Wechselkontakt
[3] NO: Arbeitskontakt
[4] NC: Ruhekontakt
An den 2 oberen Anschlüssen kann eine Sicherheitsabfrage angeschlossen werden,
z. B. eine Schutzhaube. Beim Öffnen der Schutzhaube ertönt ein akustisches Signal
als Warnsignal und die LED blinkt.
Wenn Sie keine Schutzhaube verwenden, stecken Sie eine Brücke zwischen den 2
oberen Anschlüssen.
Motorwellenabdeckung
schließen!
[1]
CO
NO
[2] [3]
®
B-Modul
NC
[4]
