5
Installation
Elektrische Anschlüsse
5.2.2
X2: Motoranschluss
5.2.3
X3: Bremswiderstand
20
Betriebsanleitung – Frequenzumrichter MOVITRAC

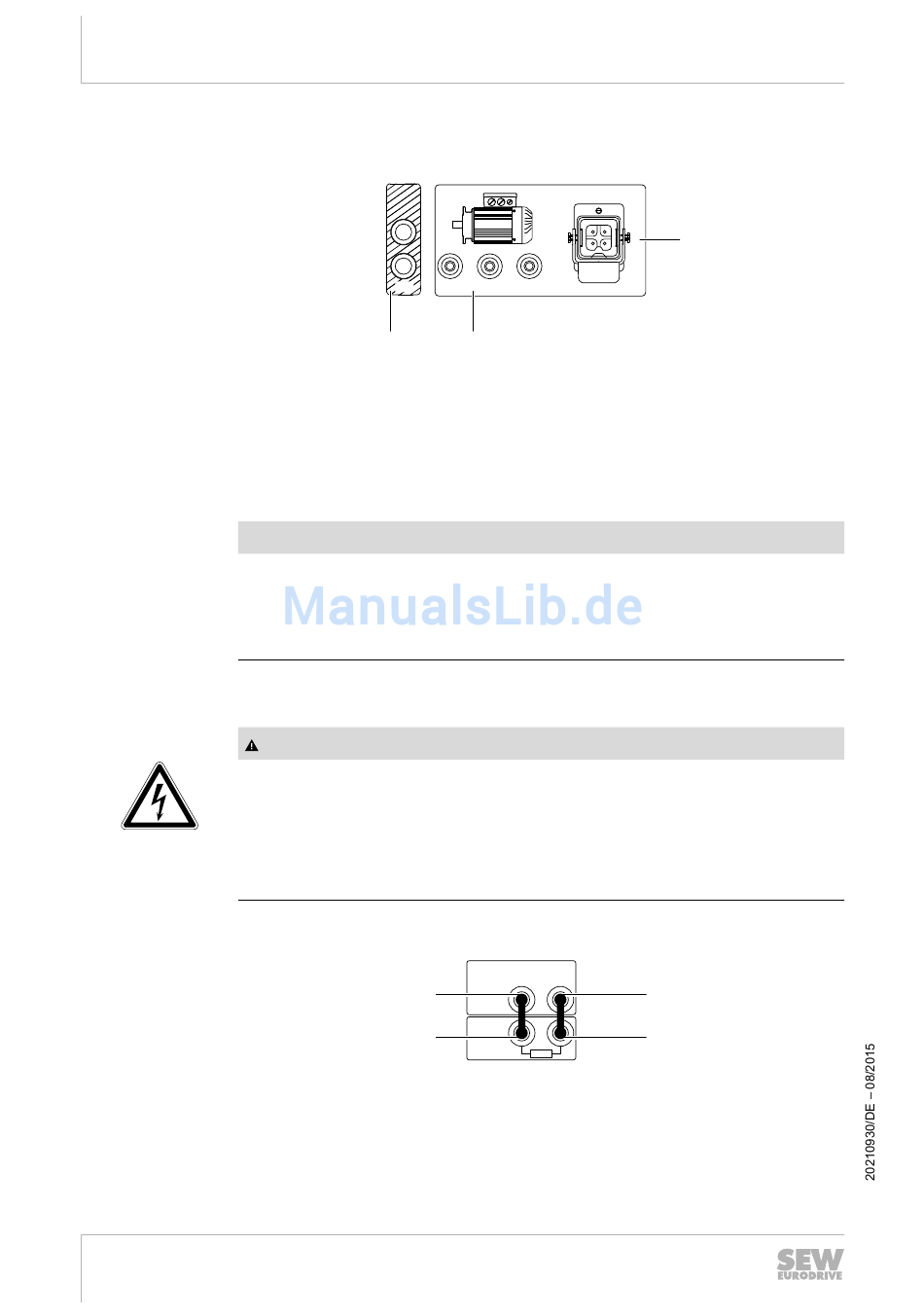

Folgende Abbildung zeigt die Anschlüsse für den Motor.
PE
[3]
[1]
Motoranschluss Phoenix-Stecker (Typ HC-A3-EBUS (3-polig und PE), Teile-Nr.
1773093)
[2]
Motorphase U, V, W
[3]
PE: Schutzleiteranschluss
Sie können den Motor über die 4-mm-Anschlüsse der Motorphasen U, V und W oder
über den Phoenix-Stecker anschließen.
ACHTUNG
Beschädigung oder Zerstörung des Didaktikmoduls durch Überbelastung.
Mögliche Sachschäden.
•
Schließen Sie nur einen Motor entweder an den Motorphasen [1] oder am Motor-
anschluss Phoenix-Stecker [2] an.
WARNUNG
Stromschlag durch Trennen oder Stecken von Brücken unter Spannung.
Tod oder schwere Verletzungen.
•
Schalten Sie alle Versorgungsspannungen ab.
•
Stellen Sie die Spannungsfreiheit des Geräts sicher.
•
Trennen oder verbinden Sie die Brücken nie unter Spannung.
Folgende Abbildung zeigt die Anschlüsse für einen externen oder internen Bremswi-
derstand.
[1]
ext. 8/+R
[2]
ext. 9/-R
[3]
int. 8/+R
[4]
int. 9/-R
U
V
W
Motor 0.55 kW max.
[2]
X3
Bremswiderstand
8/+R
9/-R
[1]
ext.
[4]
int.
®
B-Modul
X2
[1]
7708247563
[2]
[3]
14979714059
