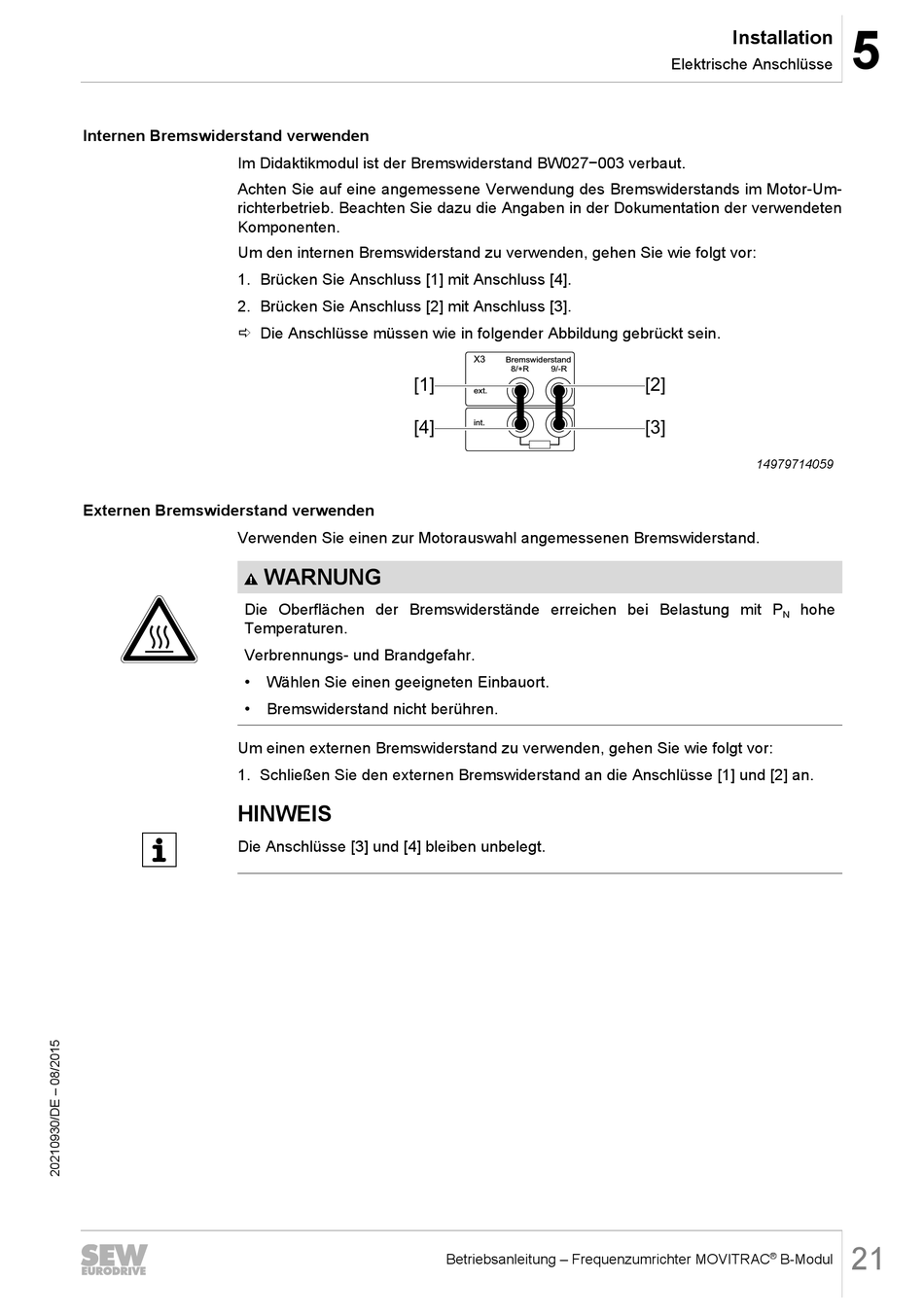

SEW-Eurodrive MOVITRAC B-Modul Betriebsanleitung Seite 21

Internen Bremswiderstand verwenden
Im Didaktikmodul ist der Bremswiderstand BW027−003 verbaut.
Achten Sie auf eine angemessene Verwendung des Bremswiderstands im Motor-Um-
richterbetrieb. Beachten Sie dazu die Angaben in der Dokumentation der verwendeten
Komponenten.
Um den internen Bremswiderstand zu verwenden, gehen Sie wie folgt vor:
1. Brücken Sie Anschluss [1] mit Anschluss [4].
2. Brücken Sie Anschluss [2] mit Anschluss [3].
ð Die Anschlüsse müssen wie in folgender Abbildung gebrückt sein.
Externen Bremswiderstand verwenden
Verwenden Sie einen zur Motorauswahl angemessenen Bremswiderstand.
Die Oberflächen der Bremswiderstände erreichen bei Belastung mit P
Temperaturen.
Verbrennungs- und Brandgefahr.
•
•
Um einen externen Bremswiderstand zu verwenden, gehen Sie wie folgt vor:
1. Schließen Sie den externen Bremswiderstand an die Anschlüsse [1] und [2] an.
HINWEIS
Die Anschlüsse [3] und [4] bleiben unbelegt.
[1]
[4]
WARNUNG
Wählen Sie einen geeigneten Einbauort.
Bremswiderstand nicht berühren.
X3
Bremswiderstand
8/+R 9/-R
ext.
int.
Betriebsanleitung – Frequenzumrichter MOVITRAC
Installation
Elektrische Anschlüsse
[2]
[3]
14979714059
