Hinweis>>

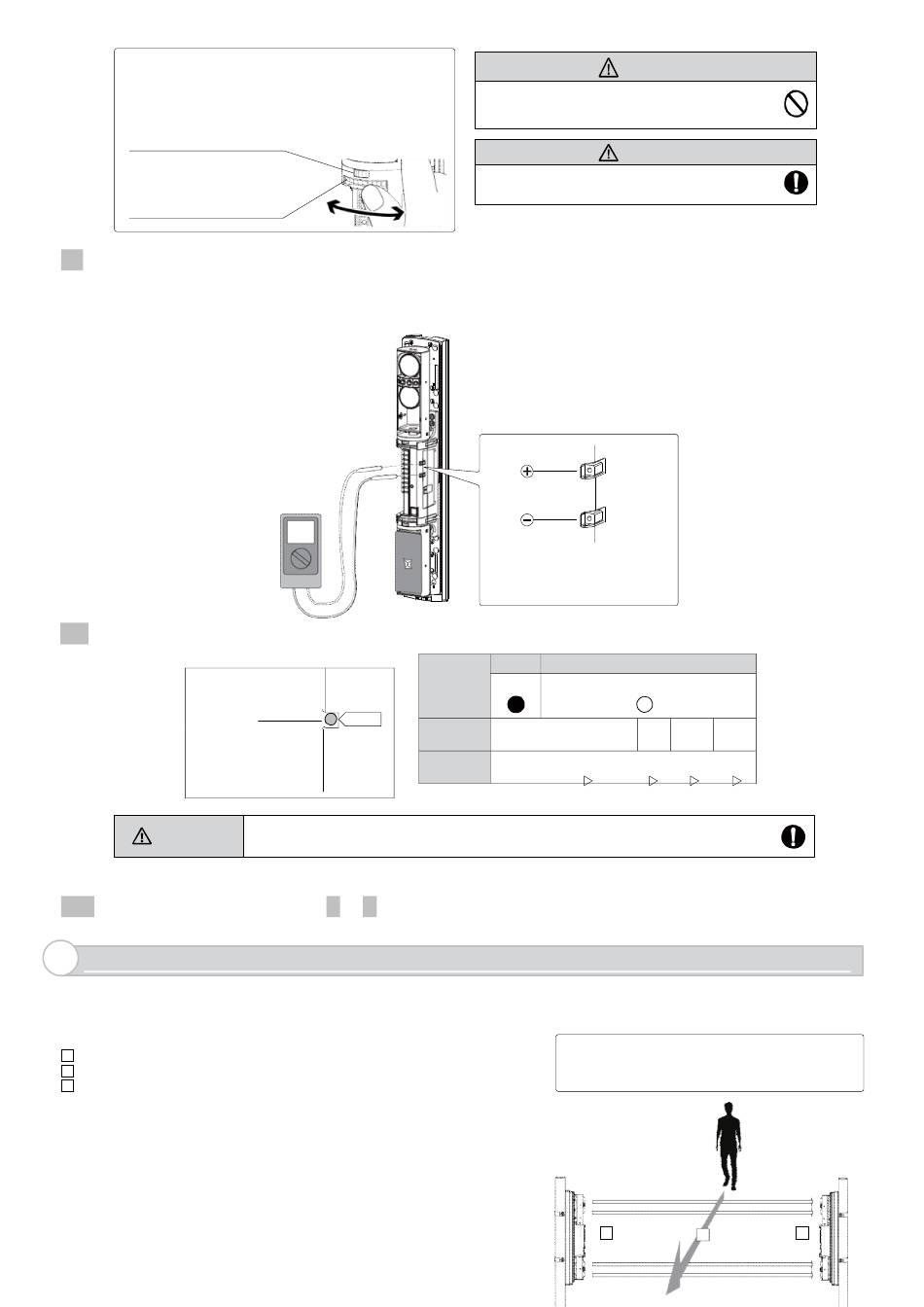

Führen Sie die Feineinstellung für die horizontale und
vertikale Ausrichtung mit Hilfe der folgenden Abbildung
durch.
Drehen Sie das kleine Rad für
die horizontale Ausrichtung.
Drehen Sie das große Rad für
die vertikale Ausrichtung.
-
Im Uhrzeigersinn: aufsteigend
-
Gegen den Uhrzeigersinn: absteigend
3
Nach der Ausrichtung mithilfe des Suchers führen Sie die Ausrichtung mit dem Voltmeter durch um eine exaktere
optische Ausrichtung zu erzielen. Stellen Sie das Voltmeter auf 5 bis 10 V- ein.
Nachdem Sie den Empfangspegel der optischen Achse auf der Alarmanzeige überprüft haben, führen Sie die Feineinstellung für
Sender und Empfänger mit einem Voltmeter durch, bis an der Überwachungsausgangsbuchse eine Spannung anliegt, die dem Pegel
„Ausgezeichnet" oder „Gut" entspricht.
4
Passen Sie die horizontalen und vertikalen Winkel an, während Sie den Empfangsstatus des Lichtstrahls mittels Alarmanzeige-LED am
dazugehörigen Empfänger überprüfen.
Empfänger
Alarmanzeige-
LED
Vorsicht
5
Führen Sie die Einstellungen der Schritte 1 bis 4 ebenfalls an der unteren Einheit durch.
5
FUNKTIONSPRÜFUNG
Führen Sie eine Funktionsprüfung durch um zu überprüfen, ob sich die Alarmanzeige-LED am Empfänger auf „EIN"
schaltet, sobald eine Person den Strahl unterbricht. Führen Sie die Funktionsprüfung (mittels Unterbrechung des
Infrarotstrahls) an den folgenden drei Punkten durch:
A
Vor dem Sender
B
Vor dem Empfänger
Auf halbem Weg zwischen Sender und Empfänger
C
Der Detektor wurde ordnungsgemäß installiert, wenn sich die
Alarmanzeige-LED im Test an allen drei Punkten auf „EIN" schaltet.
Alarmanzeige-
Alarm
Einstellpegel
Überwachungs-
ausgangsbuchse
Führen Sie in jedem Fall eine Feineinstellung durch um einen maximalen Ausgangspegel über
die Überwachungsbuchse zu erhalten.
Warnung
Vermeiden Sie direkten Blickkontakt mit
starken Lichtquellen (z.B. Sonnenlicht)
durch den Sucher.
Berühren Sie die Linse während der optischen
Ausrichtung nicht.
Fügen Sie den Pluspol des Voltmeters in
den Pluspol der Überwachungsbuchse
sowie den Minuspol des Voltmeters in
den Minuspol der Überwachungsbuchse
ein.
Lichtstrahl
Lichtstrahl empfangen
unterbrochen
EIN (Rot)
LED
Neu ausrichten
0 V
Hinweis>>
Führen Sie mindestens einmal im Jahr eine
Funktionsprüfung durch.
Sender
A
-9-
Vorsicht
AUS
Ausreichend
Ausgezeichnet
Gut
2.0 V
3,5 V
5,0 V
Empfänger
C
B
