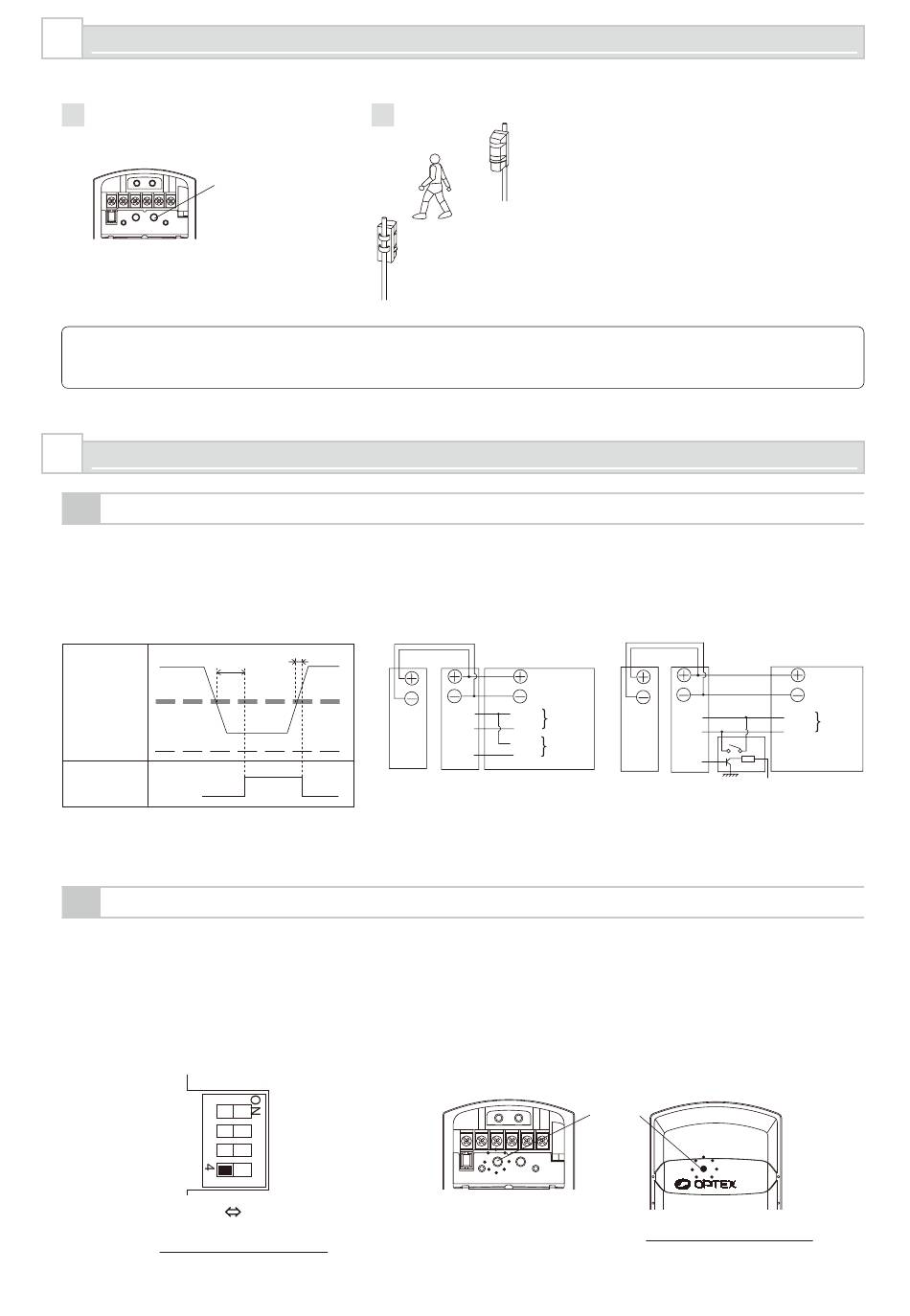

FUNKTIONSPRÜFUNG
Nach der Installation die Funktion prüfen.
Prüfung mit der Alarmanzeige
1
< Empfänger >
Alarmanzeige
Die Alarmanzeige darf nicht leuchten.
Wenn sie leuchtet, obwohl die
Infrarotstrahlen nicht unterbrochen sind,
die optische Ausrichtung wiederholen.
Hinweis:>>
Wenn die «LED-Alaramanzeige» auch nach Unterbrechung des Lichtstrahls noch nicht leuchtet, die Funktion wie unter
«9. FEHLERBEHEBUNG» beschrieben prüfen.
7
SONDERFUNKTION < NUR BEI AX-100/200TF >
7-1 Disqualifikationsausgang
Die DQ-Schaltung sendet ein Fehlersignal, wenn ungünstige Witterungsbedingungen vorhanden sind und der
Infrarotstrahl länger als 40 Sekunden zu schwach ist.
Ungünstige Witterungsbedingung > Intensität des Infrarotstrahles > Alarmausgangsauslösung
< Betriebszeittabelle >
40 Sekunden
Empfangspegel
Ungünstige
Wetterbedingungen
Alarmausgang-
spegel
EIN
D.Q.-Ausgang
AUS
7-2

ALARMSPEICHER

Diese Funktion soll mit der Alarmspeicher-LED anzeigen, welcher Detektor aktiviert wurde, wenn mehrere
Detektoren an einem Standort installiert sind.
In den ersten fünf Minuten nach der Alarmausgabe leuchtet die Anzeige für den Alarmspeicher nicht. Danach
leuchtet die Anzeige für den Alarmspeicher bis zu 55 Minuten. Der Eintrag im Alarmspeicher wird gelöscht, sobald
die Alarmspeicheranzeige erlischt.
< Empfänger >
AUS
(Anzeige EIN) (Anzeige AUS)
Auswahl-DIP-Schalter
Funktionsprüfung
2
A
< Beispiel >
[DQ-Schaltung und Alarm]
2 Sekunden
Sender
Die Klemme COM sowohl für die
Alarmausgabe als auch die
DQ-Schaltung verwenden.
EIN
Eine Funktionsprüfung (zur Unterbrechung des
Infrarotstrahls) an folgenden drei Punkten
B
durchführen:
A. Vor dem Sender
C
B. Vor dem Empfänger
C. In der Mitte zwischen Sender und Empfänger
Befinden sich dort reflektierende Gegenstände, z.
B. ein Zaun, in Position C stoppen und prüfen, ob
der Detektor einwandfrei funktioniert.
Leistung
12 V-
COM. COM.
Alarm1
Schließer
Schließer.
(Alarm)
COM.
Alarm2
Schließer.
Schließer
(D.Q.)
Empfänger Bedienfeld
< Anzeige >
Alarmspeicher-
anzeige
DE-9
[Löschen der Alarmausgabe]
COM.
Schließer
(Alarm)
Öffner
Schließer
(D.Q.)
Last
Masse
Leistung
Externes
Sender Empfänger
Relais
Bei Verwendung des externen Relais
(Öffner) kann die Alarmausgabe mit
dem DQ-Sendesignal gelöscht werden.
Durch die Abdeckung
Leistung
12 V-
COM.
Alarm
Schließer
Bedienfeld
