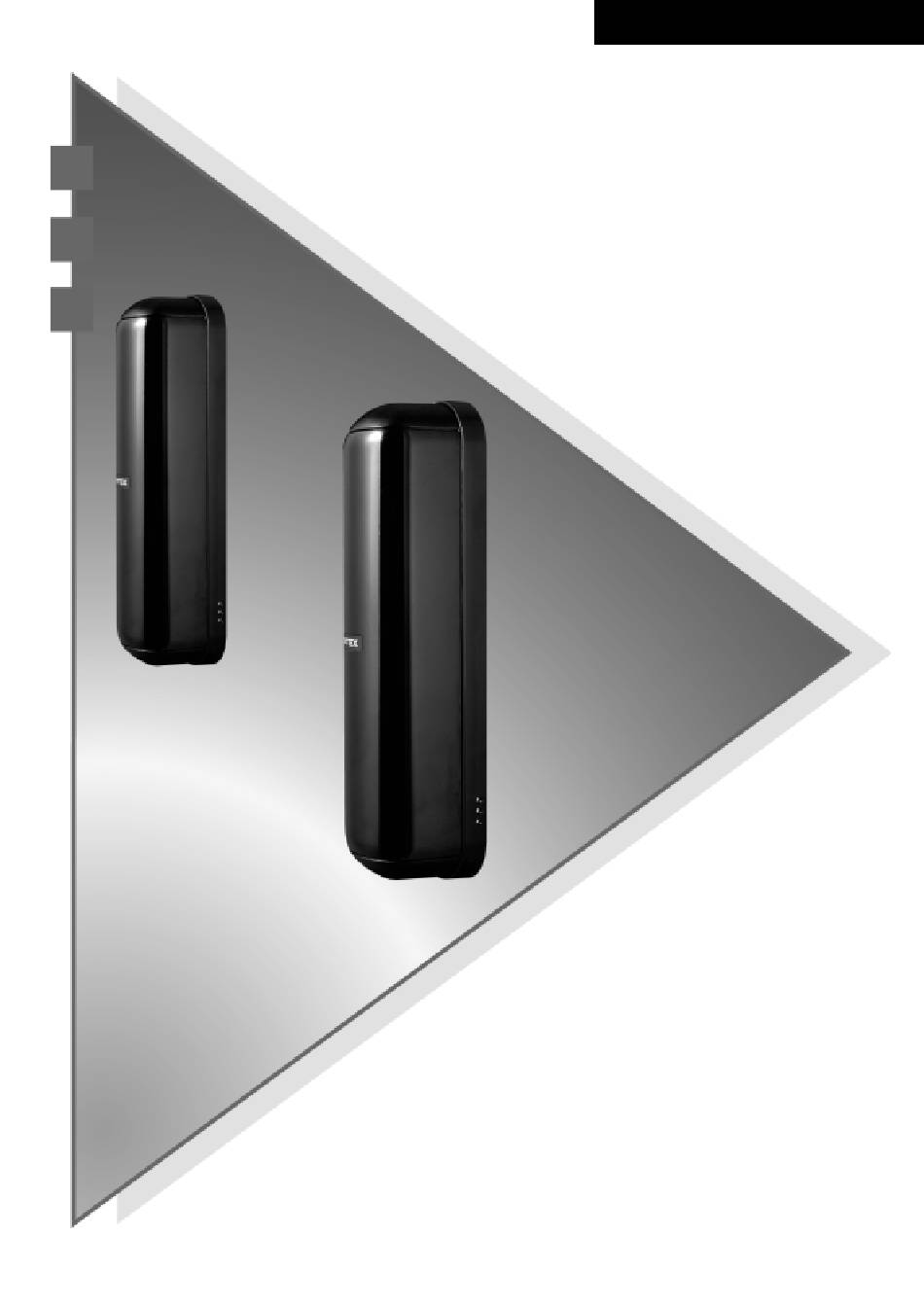

- Seite 1 K U R Z S T R E C K E N L I C H T S C H R A N K E BX-100 PLUS Montage- und Installationsanleitung...
-
Seite 2: Einleitung
• Kompaktes und schlankes Gehäusedesign • IP Schutzgrad 54 zur problemlosen Außenmontage geeignet. • Eine zusätzliche Gehäuseabdeckung (WC-1) kann über der BX-100 PLUS montiert und der Wandfarbe angepaßt werden. • Mit dem Abstandshalter (SP-1) können Höhenunterschiede bei der Montagefläche ausgeglichen werden. -
Seite 3: Allgemeine Hinweise
Perimeter Sicherung Es ist darauf zu achten, daß genügend Platz zu einer links oder rechts liegenden Wand Werden 2 Stück BX-100 PLUS überein- Wird eine Fläche mit vier Lichtschranken- gelassen wird, um die Anschlußklemmen zu ander montiert, ist ein Mindestabstand paaren überwacht, sollten Sender und Emp-... -
Seite 4: Montage Der Gehäuseabdeckung Wc-1 Und Des Abstandshalters Sp
Die standardmäßig weiß gelieferten Abdeckungen werden nach der Um einen größeren Abstand zur Wand zu bekommen sollten die Abstandshalter Montage und Ausrichtung der BX-100 PLUS montiert. SP-1 verwendet werden. Ein SP-1 hat eine Bautiefe von 50 mm. Das Distanzstück Die Abdeckungen werden über das schwarze Gehäuse der BX-100 muß... -
Seite 5: Verdrahtung
Je besser der Ausrichtungsstatus wird, desto schneller blinkt die LED LED-Anzeige und desto höher ist die Frequenz des akustischen Signals. Hat die BX-100 PLUS ihr Optimum erreicht, ertönt ein Dauerton und die LED leuchtet permanent (siehe untenstehende Tabelle). Ausrichtungsstatus schlecht... -
Seite 6: Funktion Des Akustischen Signalgebers
Ansteuerung über programmierbaren Ausgang des Ein optionaler Schalter ist erforderlich, wenn die Alarmzentrale Alarmsystems nicht über einen programmierbaren Ausgang verfügt. Wenn kein potentialfreier Aus- Wenn ein potentialfreier Die BX-100 PLUS wird wie gang vorhanden ist. Ausgang vorhanden ist. dargestellt an die Zentrale programmier- angeschlossen... -
Seite 7: Technische Daten
10. FUNKTIONSKONTROLLE Nach erfolgter Montage und Einstellung der BX-100 PLUS nebst Zubehörteilen ist unbe- dingt ein Gehtest/Funktionskontrolle durchzuführen. Conduct a walktest at least once a year. Refer to Installation Der DIL-Schalter 2 muß hierfür auf „on“ geschaltet werden. Instructions No. 0784 9808-30 Lot. -
Seite 8: Abmessungen
12. ABMESSUNGEN BX-100 PLUS Gehäuseabdeckung WC-1 Gehäuseabdeckung WC-1 & Hut 51,5 1 Stück Abstandshalter SP-1 2 Stück Abstandshalter SP-1 51,5 51,5 ACHTUNG: Die Kurzstreckenlichtschranke BX-100 wurde konzipiert, um eine Person oder ein Objekt zu detektieren und z.B. eine Alarmzentrale zu aktivieren. Da diese Lichtschranke nur ein Teil eines kompletten Systems OPTEX CO., LTD.
