6 Funktionsprüfung
Nach der Installation die Funktion prüfen.
1. Prüfung mit der Alarmanzeige
AUSWAHLSCHALTER
A
HINWEIS:
Wenn die «LED-Alaramanzeige» auch nach Unterbrechung des Lichtstrahls noch nicht
leuchtet, die Funktion wie unter 9 Fehlerbehebung beschrieben prüfen.

7 Sonderfunktion (nur bei TF)

7-1 Ausschluss von Umwelteinflüssen (Disqualifikationsausgang)
Die DQ-Schaltung sendet ein Fehlersignal, wenn ungünstige Witterungs-
bedingungen vorhanden sind und der Infrarotstrahl länger als 40 Sekunden
zu schwach ist.
Ungünstige Witterungsbedingung > Intensität des
Infrarotstrahles > Alarmausgangsauslösung
Die Alarmanzeige darf nicht leuchten.
Alarmanzeige
Wenn sie leuchtet, obwohl die Infrarotstrahlen
nicht unterbrochen sind, die optische Ausrich-
tung wiederholen.

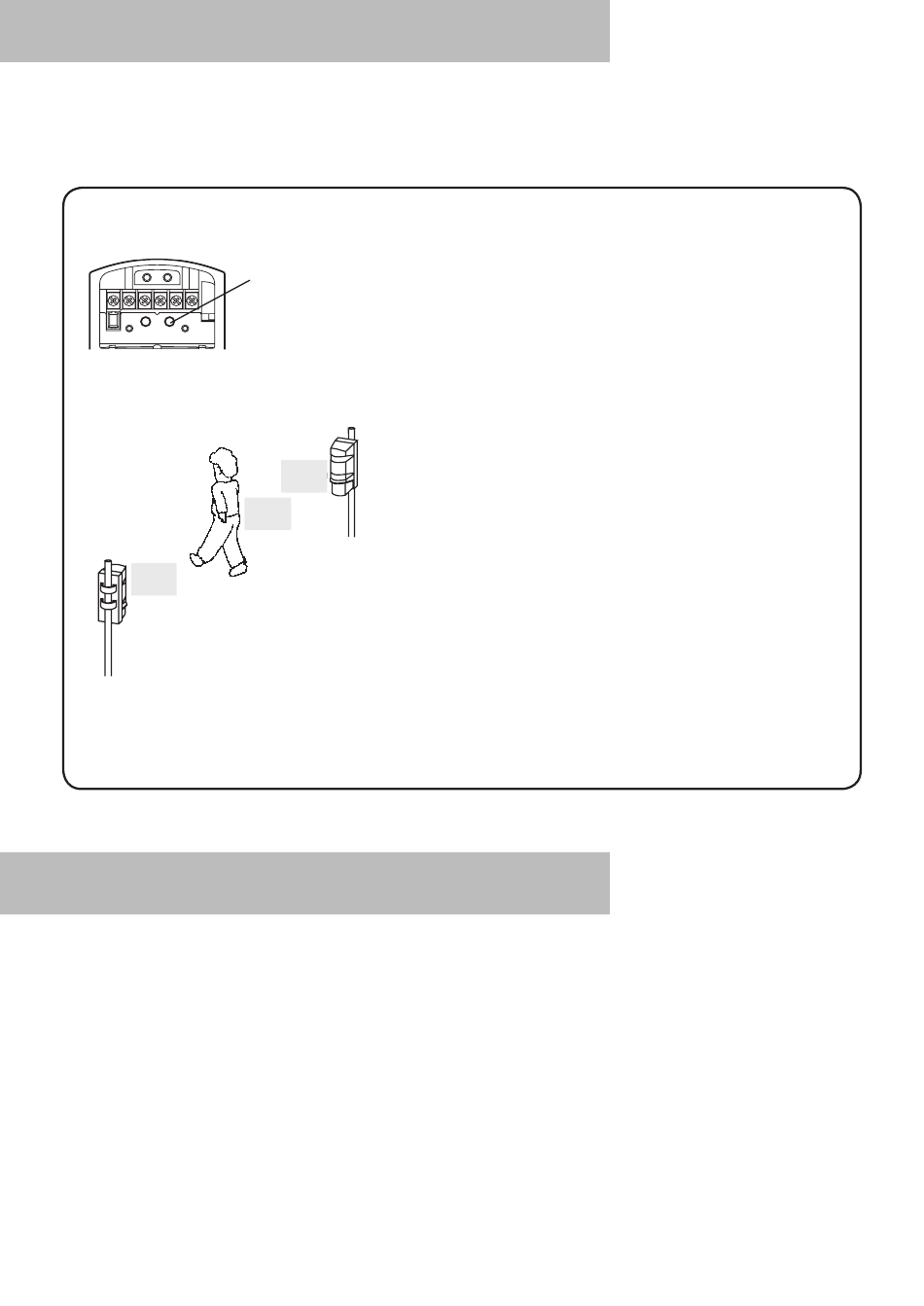

Eine Funktionsprüfung (zur Unterbrechung
des Infrarotstrahls) an folgenden drei Punkten
B durchführen:
C
Befinden sich dort reflektierende Gegenstände,
z. B. ein Zaun, in Position C stoppen und prüfen,
ob der Detektor einwandfrei funktioniert.
A. Vor dem Sender
B. Vor dem Empfänger
C. In der Mitte zwischen Sender
und Empfänger
