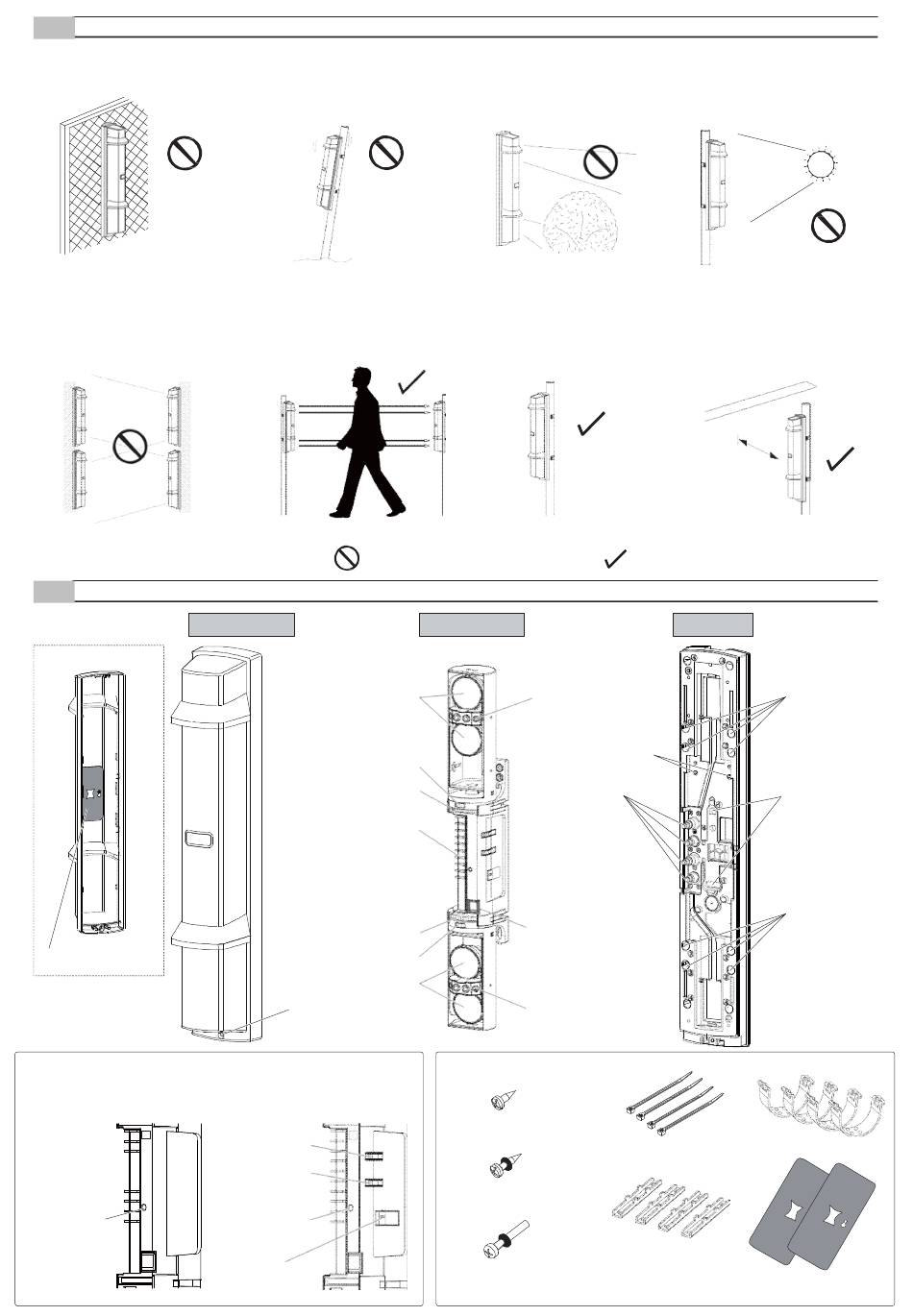

1-2 VORSICHTSMASSNAHMEN
Das Gerät nicht auf einer
instabilen Fläche
installieren.
Die Infrarotstrahlen eines
anderen Modells sollten den
Empfänger nicht
erreichen.
Empfän-
ger
Empfän-
ger
(eines
anderen
Detektors)
1-3 TEILEKENNZEICHNUNG
Platte zur Strahl-
unterbrechung
FUNKTIONSEINSTELLUNGSSEKTION >>
< Sender >
T
Stromanzeige
Pfosten nicht an einer Stelle
montieren, an der keine
ausreichende Stabilität
gewährleistet werden kann.
Das Gerät in einer Höhe
installieren, in der
Objekte in jedem Fall
erkannt werden können.
Sender
Sender
(eines
anderen
Detektors)
Sender
Abdeckung
Optische Linse
Einstellrad zur horizontalen Ausrichtung
Einstellrad zur vertikalen Ausrichtung
Anschlussklemmen
Einstellrad zur vertikalen Ausrichtung
Einstellrad zur horizontalen Ausrichtung
Optische Linse
Sicherungsschraube
<Empfänger>
R
Überwachungsbuchse (+)
Überwachungsbuchse (-)
Alarmanzeige
DIP-Schalter
Das Gerät nicht an einer Stelle
installieren, wo Bäume, Blätter oder
andere Objekte, die sich im Wind
bewegen, den Infrarotstrahl
unterbrechen können.
Der Pfosten-
durchmesser sollte
43 bis 48 mm
betragen.
Empfänger
Dieses Symbol zeigt ein Verbot an.
Grundgerät
Sucher
Sockel des Grundgeräts
Schraublöcher für die
Montage
Sabotageknopf
Sucher
ZUBEHÖR >>
3×6 Blechschrauben für
die Pfostenhalterung: 4
4×20 Blechschrauben zur Wandmontage (mit
Gummidichtung): 4
M4×30 Schrauben zur Pfostenmontage
(mit Gummidichtung): 8
-2-
Den Empfänger nicht an einer
Stelle
installieren,
direkter
ausgesetzt ist.
[Empfänger]
Das Gerät mit mindestens einem
Meter Abstand von einer Mauer
oder einem Zaun installieren, die
oder der parallel zum Strahl
verläuft.
Mindestens 1 m
Dieses Symbol zeigt eine Empfehlung an.
Chassis
Schneid-
hülse zur
Verkabelung
Spannbänder: 4
Pfostenhalterungen: 4
(auf der Rückseite der Abdeckung angebracht)
an
der
er
Sonneneinstrahlung
Schraublöcher zur
Pfostenmontage
Schraublöcher
zur
Wandmontage
Schraublöcher
zur
Pfostenmontage
U-Halter: 4
Platten zur Strahlunterbrechung: 2
