Wandmontage - Optex Smart Line Sl-200Qn Installationshinweise

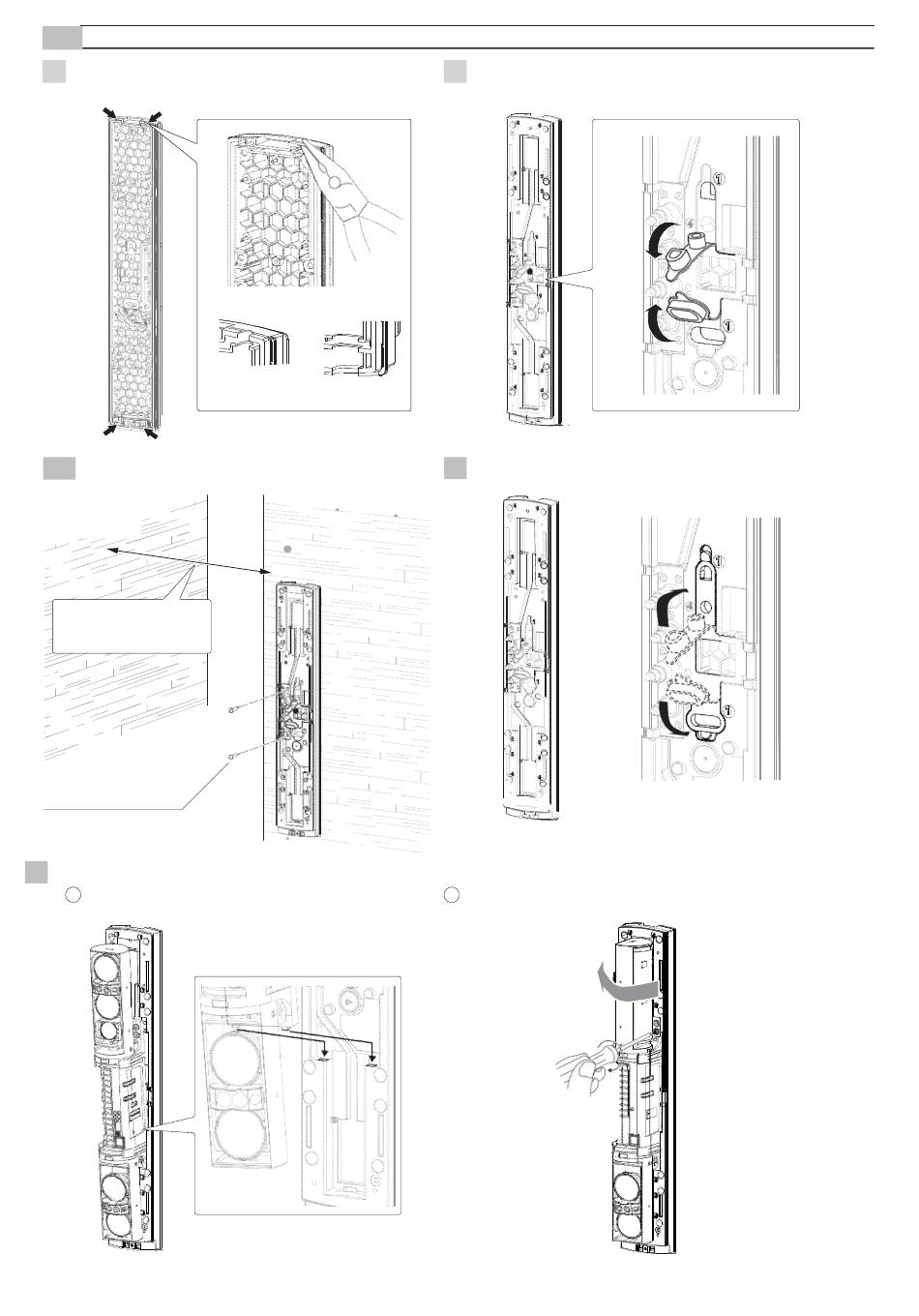

2-6 WANDMONTAGE

1
Öffnen Sie die Kabelführung auf der Rückseite des Chassis
mit Hilfe einer Zange, wie in der Abbildung dargestellt.
3
Befestigen Sie das Chassis an der Wand.
Seitenwand
Abstand von der
Seitenwand: mindestens 1 m
4×20 Blechschrauben
(mit Gummidichtung)
5
Befestigen Sie das Grundgerät.
1
Setzen Sie zuerst den unteren Teil ein und drücken Sie
anschließend den oberen Teil ins Chassis.
[ Oberer ] [ Unterer ]
2
Entfernen Sie die wasserfeste Dichtung (x2) mit der Kennzeichnung
"①" in der Mitte des Chassis.
4
Bringen Sie die wasserfeste Dichtung wieder an ihrem ursprünglichen Ort an
2
Drehen Sie die optische Einheit um 90 Grad und ziehen Sie die Schrauben fest (auf beiden Seiten).
1
2
-5-
.
