2-3 ANSCHLUSSKLEMME

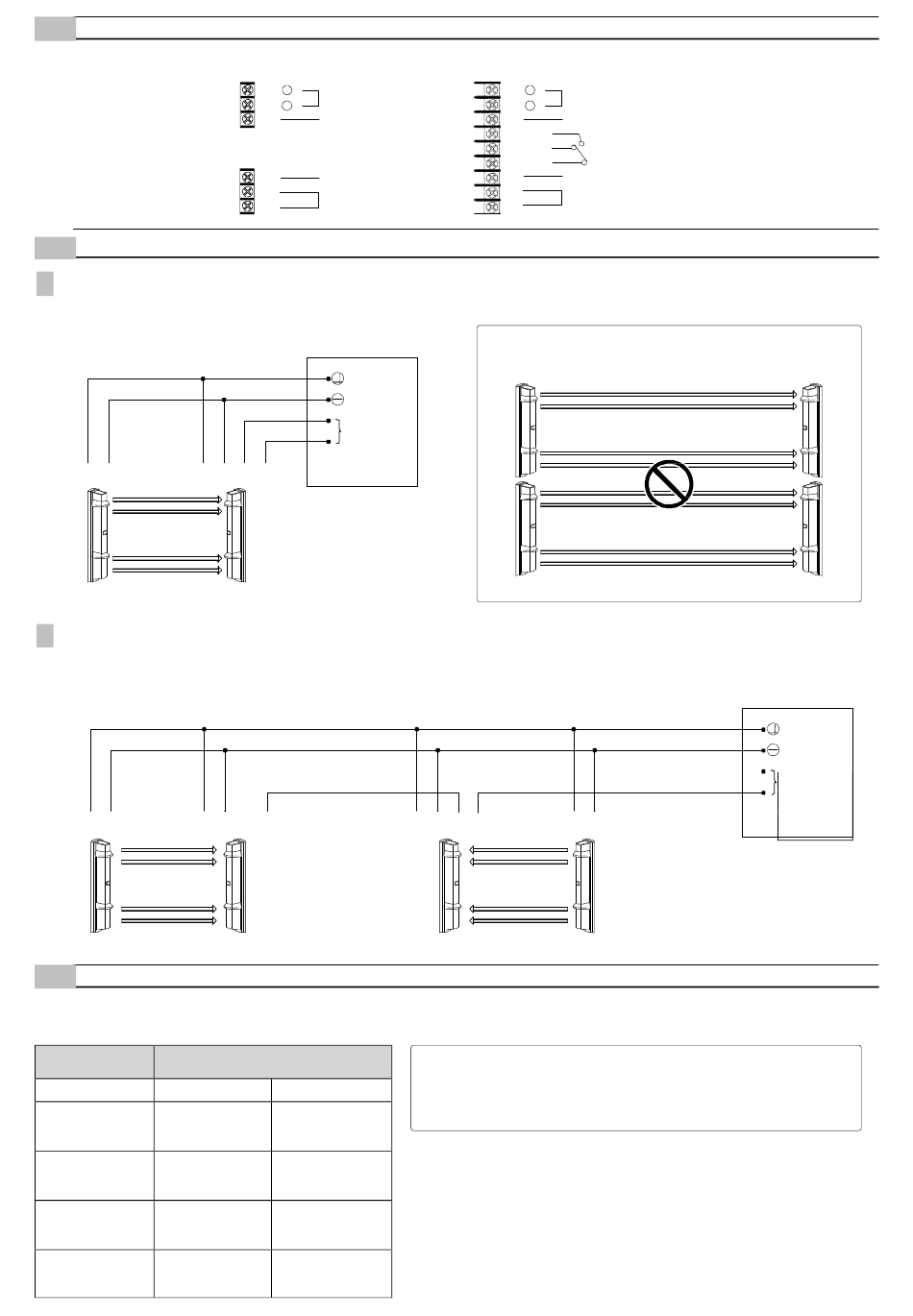

2-4 SCHALTPLAN
1
1 System
Schließen Sie die Versorgungsnetze in Parallelschaltung an.
(1) (2)
(1) (2) (5) (6)
Sender
Empfänger
2
2 Systeme nebeneinander
Schließen Sie das Versorgungsnetz in Parallelschaltung an. Für einen normal geschlossenen Alarmausgang verbinden Sie die Geräte
seriell und für einen normal geöffneten Ausgang in Parallelschaltung (die folgende Abbildung zeigt ein Beispiel für einen normal
geschlossenen Alarmausgang).
(1) (2)
(1) (2) (5) (6)
Sender
Empfänger
2-5 ANSCHLUSSABSTAND ZWISCHEN NETZANSCHLUSS UND DETEKTOR
- Gehen Sie sicher, dass der Anschlussabstand vom Versorgungsnetz innerhalb der in der folgenden Tabelle angezeigten Werte liegt.
-
Wenn Sie zwei oder mehr Geräte mit einem Kabel verwenden, errechnen Sie die maximale Länge indem Sie die unten angegebene Kabellänge durch die Anzahl der verwendeten Geräte dividieren.
MODELL
KABELGRÖSSE
12V
0.33mm
2
400m
(AWG22)
0.52mm
2
600m
(AWG20)
0.83mm
2
1000m
(AWG18)
1.31mm
2
1500m
(AWG16)
< Sender >
(1) +
LEISTUNGSEINGANG
10.5-30V
(2) -
(3)
NICHT BELEGT
(7)
NICHT BELEGT
(8)
SABOTAGEAUSGANG
(9)
(NC)
KONTROLLPANEL
NETZAN-
SCHLUSS
ALARM
NC
SL-200/350/650QN
24V
2300m
3600m
5800m
9200m
< Empfänger >
(1) +
LEISTUNGSEINGANG
10.5-30V
(2) -
(3)
NICHT BELEGT
(4) NO
(5) NC
(6) COM
. (7)
NICHT BELEGT
(8)
SABOTAGEAUSGANG (NC)
(9)
Hinweis>>
2 Systeme können nicht übereinander angeordnet werden.
Sender
(1) (2) (5) (6)
(1) (2)
Empfänger
Sender
Hinweis>>
Gemäß UL wird eine Verbindung mit einem UL-gelisteten Versorgungsnetz
gefordert, das eine nominale Eingangsspannung von 12 V (10,5 – 30 V), 45mA und
eine Batterie-Standby-Zeit von vier Stunden unterstützt.
-4-
ALARMAUSGANG
KONTROLLPANEL
NETZANSCHLUSS
Empfänger
ALARM
NC
