3

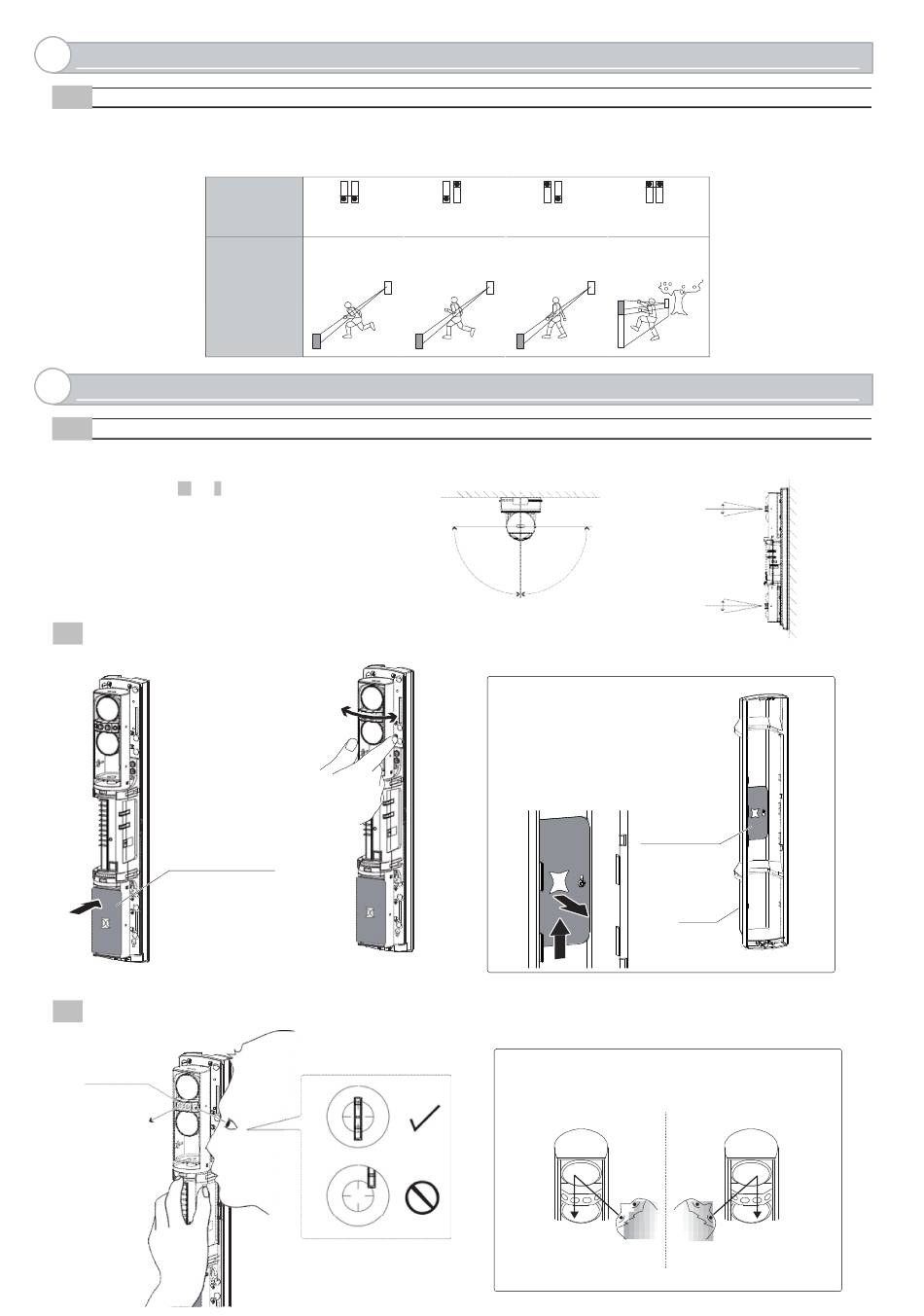

FUNKTIONSEINSTELLUNGEN
3-1 EINSTELLFUNKTION ZUR STRAHLUNTERBRECHUNG
Die Einstellung für den Normalbetrieb beträgt 50ms. Je nach Geschwindigkeit des erwarteten Ziels kann eine spezifische Einstellung mit vier Stufen
erfolgen. Stellen Sie die Schalter zur Einstellung der Strahlunterbrechung am Empfänger entsprechend der Geschwindigkeit des Menschen ein, der erkannt
werden soll.
4
OPTISCHE AUSRICHTUNG
4-1 OPTISCHE AUSRICHTUNG DES OBEREN UND UNTEREN STRAHLS
Die optische Ausrichtung stellt einen wichtigen Schritt dar
um die Zuverlässigkeit zu erhöhen. Folgen Sie den unten
angeführten Schritten 1 bis 5
Überwachungsbuchse den maximalen Ausgangspegel
einzustellen.
1
Führen Sie eine Grobausrichtung des
horizontalen Winkels durch.
Halten und bewegen
Sie die Linse nach links
oder rechts.
Platte zur Strahlunterbrechung
2
Sehen Sie durch den Sucher und führen Sie die Feineinstellung der horizontalen und vertikalen Winkel mithilfe des Einstellrads zur optischen
Ausrichtung durch.
Sucher
ON
DIP-
Sc h a l t e r
1 2
(Empfänger)
Rennender
Mensch (50 ms)
Typische
Unterbrechungszeit-
Einstellung
um mit der
ON
ON
1 2
1 2
Mensch im
Gehender Mensch
Dauerlauf
(250 ms)
(100 ms)
< Horizontaler Einstellwinkel >
[ SICHT VON OBEN ]
90°
90°
Hinweis>>
•
Montieren Sie eine Platte zur
Strahlunterbrechung an der unteren Einheit
und beginnen Sie anschließend mit der
optischen Ausrichtung ausgehend von der
oberen Einheit.
•
Die Platte zur Strahlunterbrechung ist an der
Rückseite der Abdeckung befestigt.
•
Befestigen Sie die Platte zur
Strahlunterbrechung nach Verwendung wieder
an der Abdeckung.
Hinweis>>
<
Wie Sie durch den Sucher blicken
>
Von der rechten Seite
-8-
ON
1 2
Langsame
Bewegung (500 ms)
< Vertikaler Einstellwinkel >
[ SEITENANSICHT ]
10°
10°
10°
10°
Platte zur
Strahlunterbrechung
Abdeckung
>
Von der linken Seite
Linkes Auge
Rechtes Auge
