6
OPTIONALE EINSTELLUNGEN

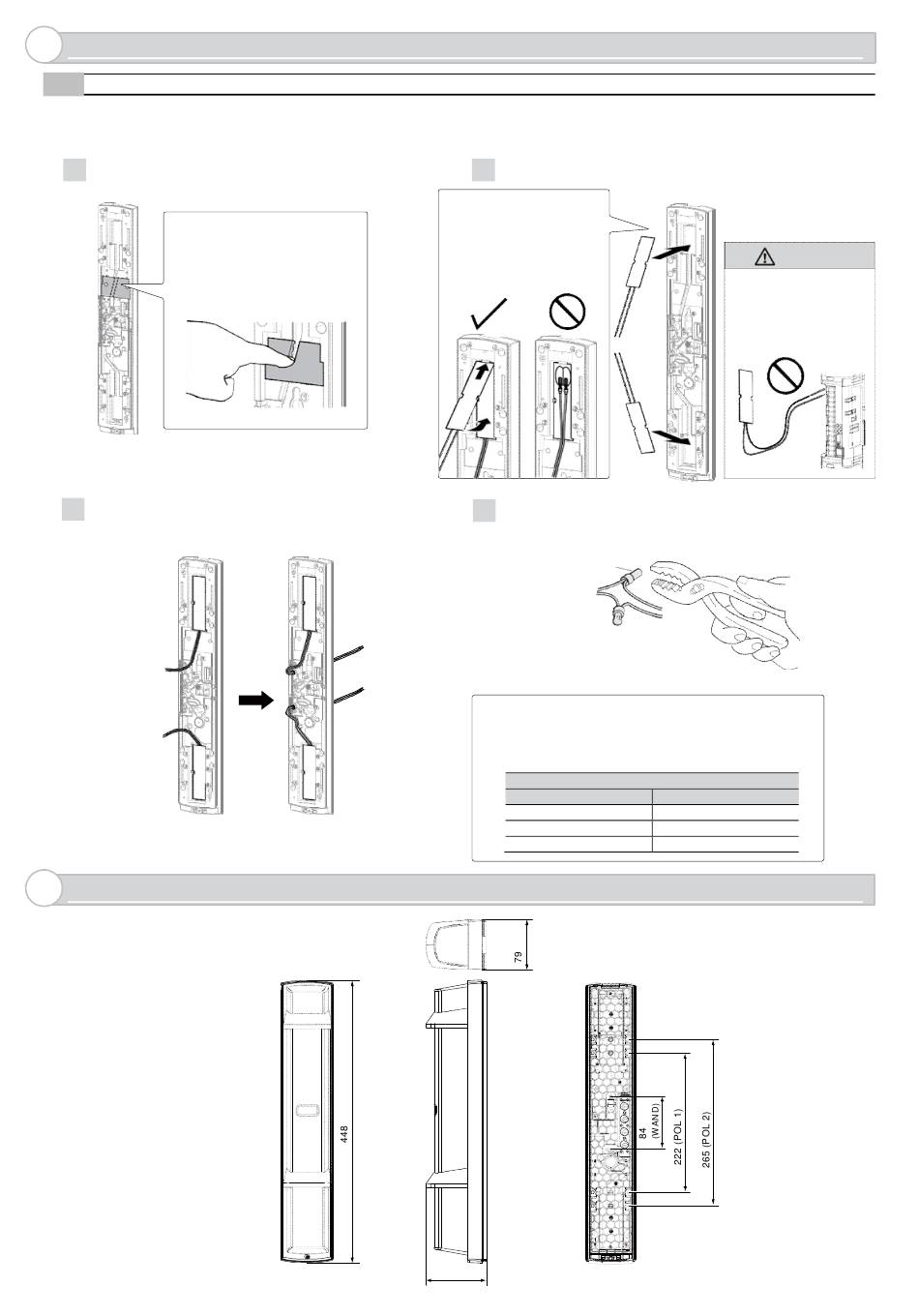

6-1 HEIZGERÄT HU-3 (OPTION)
Der Effekt der Wärmefreisetzung macht das Gerät weniger anfällig für Frost. HU-3 kann an der Unter- oder Oberseite des
Geräts montiert werden. Verwenden Sie eine 24 V Stromversorgung, um HU-3 zu montieren.
< Montageverfahren >
1
Auf dem am Chassis angebrachten Schild ist eine Rille
eingezeichnet. Zerreißen Sie diese wie unten dargestellt.
HINWEIS>>
Das Schild kann mit dem Finger
zerrissen werden.
3
Führen Sie das Kabel entlang der Rille und ziehen Sie es
anschließend durch die Schneidhülse.
7
ABMESSUNGEN
2
Setzen Sie HU-3 in das Chassis ein
HINWEIS>>
•
Um HU-3 zu montieren,
befestigen Sie die Spitze
davon am Haken des
Chassis.
•
Befestigen Sie HU-3 nicht
nach unten zeigend.
4
Führen Sie die Verbindung von Anschlussleitung und Verkabelung
mithilfe des beigelegten Verbindungselements oder eines Lötkolbens
durch. Setzen Sie die Kabel in das Verbindungselement und ziehen
Sie dies mit einer Zange fest.
Verbindungselement
HINWEIS>>
Achten Sie darauf, dass die Kabellänge der Stromversorgung innerhalb des in
der Tabelle dargestellten Bereichs liegt. Wenn Sie mit einem Kabel zwei oder
mehrere Geräte verwenden, erhalten Sie die maximale Kabellänge, indem Sie die
Kabellänge durch die Anzahl der verwendeten Geräte dividieren.
Kabellänge der Stromversorgung
Kabelgröße
0.83 mm 2 (AWG18)
1.31 mm 2 (AWG16)
2.09 mm 2 (AWG14)
96
-10-
.
Vorsicht
Verkabeln Sie HU-3
nicht mit dem
Grundgerät. Dies könnte
zu einer
Funktionsstörung führen.
Versorgungsnetz: 24V
300 m
500 m
800 m
Einheit: mm
