Schließen Sie die Abdeckung und prüfen Sie, ob das Gerät funktioniert.
1
2
Führen Sie Funktionseinstellungen und optische Ausrichtungen noch vor Anbringung der Abdeckung aus
Vorsicht

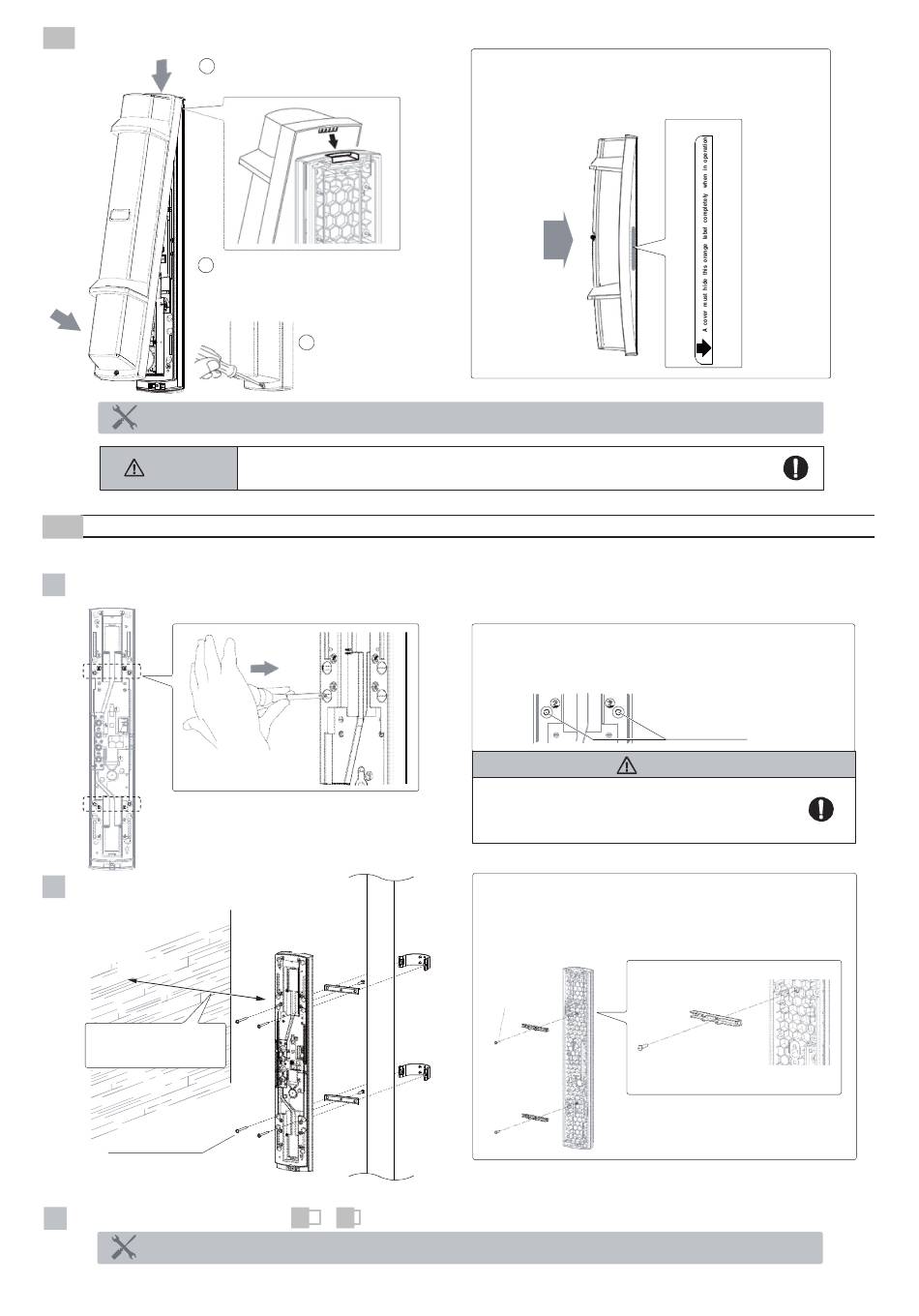

2-7 PFOSTENMONTAGE
< Installation eines Detektors >
1
Durchstoßen Sie wie abgebildet die Ausbrechlöcher (x4) im Chassis mit Hilfe eines Schraubendrehers oder eines ähnlichen Werkzeugs.
2
Befestigen Sie das Chassis am Pfosten.
Seitenwand
Abstand von der Seitenwand:
mindestens 1 m
M4×30 Schraube
(mit Gummidichtung)
3
Befolgen Sie auf Seite 5 die Punkte
Führen Sie Funktionseinstellungen und optische Ausrichtungen noch vor Anbringung der Abdeckung aus
Hängen Sie die Abdeckung in den
oberen Teil des Chassis ein.
Drücken Sie den unteren Teil der
Abdeckung auf das Chassis, bis die
Abdeckung mit einem Klicken
einrastet.
3
Drehen Sie die
Sicherungsschraube
fest.
Vermeiden Sie jeglichen Kontakt mit der optischen Einheit, wenn Sie die Abdeckung montieren. Andernfalls
kann es auf Grund der Verschiebung der optischen Achse zu Fehlfunktionen kommen, was wiederum eine
Neueinstellung erfordert.
4 bis 5 der Anleitung zur Wandmontage.
Hinweis>>
Drücken Sie auf den mittleren Teil der Abdeckung und verbergen Sie das
orangefarbene Etikett vollständig während des Betriebs.
Hinweis>>
•
Bei der Pfostenmontage eines einzelnen Satzes von Detektoren sollten Sie die inneren
Ausbrechlöcher verwenden.
•
Wie abgebildet, sind die Ausbrechlöcher mit "②" gekennzeichnet
Sollten Sie unabsichtlich ein nicht benötigtes Ausbrechloch öffnen, so
stellen Sie bitte sicher, dass Sie dieses wieder füllen. Eine Nichtbeachtung
dessen kann die Wasserdichtigkeit des Produkts beeinträchtigen oder zu
einer Fehlfunktion des Produkts führen.
Hinweis>>
•
Bevor Sie das Chassis am Pfosten befestigen, fixieren Sie
vorübergehend die Mitte der Pfostenmontagehalterung an der
.
Rückseite des Chassis
3×6
Blechschrauben
-6-
Orangefarbenes Etikett
.
.
Ausbrechlöcher
