Optex AX-70TN Montage-Und Installationsanleitung

Optex AX-70TN Montage-Und Installationsanleitung

Infrarot-lichtschranken
Vorschau ausblenden Andere Handbücher für AX-70TN:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

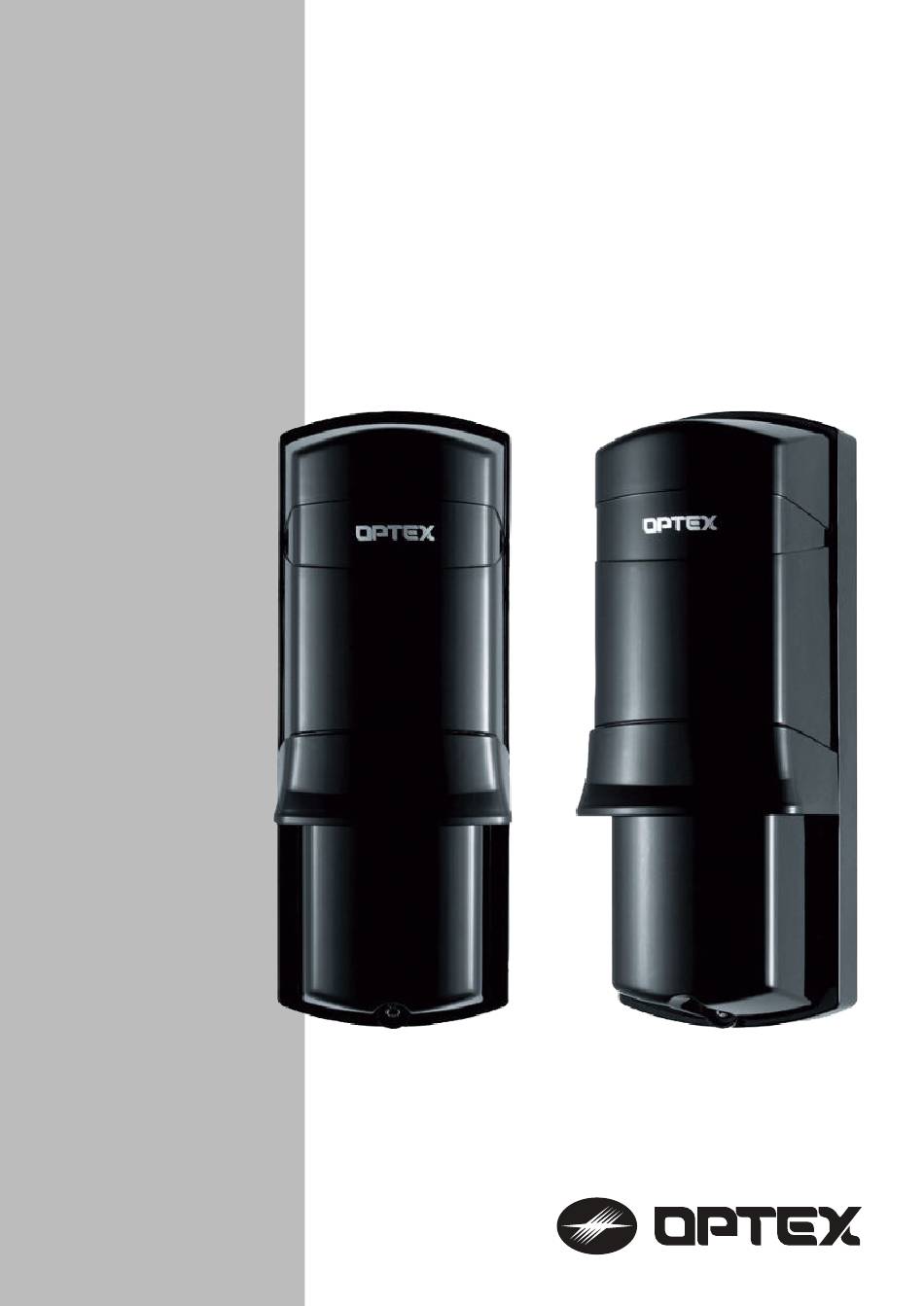

INFRAROT-LICHTSCHRANKEN
AX-70TN, AX-130TN,
AX-200TN
Standard
AX-100TF, AX-200TF
vier auswählbare Infrarotstrahlfrequenzen
Montage- und
Installationsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Optex AX-70TN

Inhaltszusammenfassung für Optex AX-70TN

  • Seite 1 INFRAROT-LICHTSCHRANKEN AX-70TN, AX-130TN, AX-200TN Standard AX-100TF, AX-200TF vier auswählbare Infrarotstrahlfrequenzen Montage- und Installationsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Infrarot-Lichtschranken AX-70TN, AX-130TN, AX-200TN, AX-100TF und AX-200TF Einleitung Leistungsmerkmale Vorsichtsmaßnahmen Teilekennzeichnung Installation 3-1 Hinweis 3-2 Installationsverfahren Kabelanschluss Ausrichtung 5-1 Optische Ausrichtung 5-2 Infrarotstrahlenunterbrechungszeit 5-3 Vier auswählbare Infrarotstrahlfrequenzen (nur bei TF) Funktionsprüfung Sonderfunktion (nur bei TF) 7-1 Ausschluss von Umwelteinflüssen 7-2 Alarmspeicher Optionales Zubehör...

  • Seite 3: Einleitung

    Einleitung Sichere Verwendung des Produkts: • Dieses Handbuch vor der Installation sorgfältig durcharbeiten. • Das Handbuch an einem leicht zugänglichen Ort zum Nachschlagen aufbewahren. • In diesem Handbuch werden folgende Warnsymbole verwendet, um auf den korrekten Umgang mit dem Produkt sowie auf Gefahren für Sie oder weitere Personen und Gefahren für Sachen wie im Folgenden beschrieben hinzu weisen.

  • Seite 4: Leistungsmerkmale

    Leistungsmerkmale AX-70/130/200TN, AX-100/200TF • Extrem wassergeschützte Konstruktion • Benutzerfreundliches horizontales Einstellrädchen • Einstellbare Unterbrechungszeit des Infrarotstrahles Deckelkontakt • Optionales Zubehör: Heizung (HU-3), Hintere Abdeckung (BC-3), Pfostenseitenabdeckung (PSC-3) NUR AX-100/200TF: • 4 auswählbare Infrarotstrahlfrequenzen • LED-Anzeige zur Feinstrahljustage • DQ-Schaltung (Ausschluss von Umwelteinflüssen) •...

  • Seite 5: Teilekennzeichnung

    1 Vorsichtsmaßnahmen 4. Es dürfen 5. Antennen- Empfänger keine anderen verkabelun- Sender Infrarot gen vermei- strahlen vom Empfänger Sender erfasst werden (Anderes Modell) 6. Das Gerät 7. Die Geräte mit •Senden •Senden nicht auf mehr als einem •Alarmanzeige unsicherem Meter Abstand •Alarman von einem Zaun Untergrund...

  • Seite 6: Installation

    Zoll bis 1 7/8 Zoll (32 bis 48 mm) betragen. Horizontal Horizontal ca. 60 cm ca. 1 m (Standardrohr Horizontal 1 1/4 Zoll AX-70TN: Horizontal 10°(±5°) 180°(±90°) 20m oder 1 1/2 Zoll) 3-1 Installationsverfahren 1. Abdeckung und Schraube lösen 2. Montageplatte montieren...
  • Seite 7 3 Installation 3. Anschlüsse Kabel mit folgenden Eigenschaften verwenden: 1) Durchmesser: 4–7 mm 2) Bei Verwendung anderer Kabel als oben angegeben die Kabeldurchführun gen mit einem wasserbeständigen Dichtmittel (Silikon usw.) verschließen, um ein Eindringen von Wasser durch den Spalt zu vermeiden. 3) Anzahl der Adern: max.

  • Seite 8: Kabelanschluss

    4 Kabelanschluss Die entsprechenden Kabel an den Klemmen wie in der folgenden Abbildung anschließen. 1. Klemme AX-70/130/200TN EMPFÄNGER SENDER Alarmausgang (Schließer) Deckelkontaktausgang: (nur Modell BE) Potenzialfreier (Kontakt öffnet, wenn die Abdeckung Kontaktausgang entfernt wird). Deckelkontaktausgang Kontaktschaltleistung: Potenzialfreier Kontaktausgang (Kontakt öffnet, wenn die 28 V- und maximal 0,2 A Kontaktschaltleistung: Abdeckung entfernt wird).

  • Seite 9: Ausrichtung

    4 Kabelanschluss 2. Leitungslänge zwischen Stromversorgung und Detektor Betriebsspannung und Detektor • Der Leitungslängenabstand Betriebsspannung Aderquer- von der Stromversorgung darf schnitt 12 V- 24 V- die in der rechten Tabellen- AWG22 spalte angegebenen Abstände 500 m 2400 m ( 0,33 mm nicht übersteigen.

  • Seite 10: Alarmanzeige

    5 Ausrichtung 1. Grobausrichtung mit dem Sucher Die entsprechenden Kabel an den Klemmen wie in der folgenden Abbildung anschließen: HORIZONTALE AUSRICHTUNG VERTIKALE AUSRICHTUNG Zur Ausrichtung das Einstell- Zur Einstellung das Einstell- rädchen für die horizontale rädchen für die vertikale Aus- Ausrichtung drehen.
  • Seite 11 5 Ausrichtung Feineinstellung mit der Überwachungsbuchse: Nach der Überprüfung des Empfangspegels der optischen Achse mit der Alarm- anzeige die Feineinstellung für Sender und Empfänger mit einem Voltmeter durch- führen, bis an der Überwachungsausgangsbuchse eine maximale Spannung anliegt, die mindestens dem Pegel «Gut” entspricht. EMPFÄNGER EMPFÄNGER SENDER...

  • Seite 12: Vier Auswählbare Infrarotstrahlfrequenzen (Nur Bei Tf)

    5 Ausrichtung 5-2 Infrarotstrahlunterbrechungszeit Die Ersteinstellung für Normalbetrieb beträgt 50 ms. Je nach Geschwindigkeit des erwarteten Ziels kann eine spezifische Einstel- lung mit vier Stufen erfolgen. Die Schalter zur Einstellung der Unterbrechungszeit am Empfänger, entsprechend der Geschwindigkeit des Menschen einstellen, der erkannt werden soll. Unterbre- Schalter- chungszeit...
  • Seite 13 5 Ausrichtung HINWEIS: Bei der Auswahl der Infrarotstrahlfrequenzen immer einen Abstand von zwei Kanälen wählen, wenn Systeme übereinander angeordnet werden (siehe folgendes Beispiel). Das obere Gerät ist auf Kanal 1 eingestellt, das untere auf Kanal 3. Es könnten auch die Kanäle 2 und 4 verwendet werden. (CH) AUSWAHLSCHALTER Beispiele:...

  • Seite 14: Funktionsprüfung

    6 Funktionsprüfung Nach der Installation die Funktion prüfen. 1. Prüfung mit der Alarmanzeige Die Alarmanzeige darf nicht leuchten. Alarmanzeige Wenn sie leuchtet, obwohl die Infrarotstrahlen nicht unterbrochen sind, die optische Ausrich- tung wiederholen. AUSWAHLSCHALTER Eine Funktionsprüfung (zur Unterbrechung des Infrarotstrahls) an folgenden drei Punkten durchführen: A.
  • Seite 15 7 Sonderfunktion (nur bei TF) BETRIEBSZEITTABELLE Ungünstige Wetterbedingungen Alarmausgangspegel 2 Sekunden 40 Sekunden Infrarotstrahl- stärke D.Q. Beispiele: DQ-Schaltung und Alarm Löschen der Alarmausgabe Leistung Leistung 12 V- 12 V- COM. COM. COM. Alarm 1 COM. Alarm Schließer N.C. Schließer (Alarm) (Alarm) COM.

  • Seite 16: Alarmspeicher

    7 Sonderfunktion (nur bei TF) In den ersten fünf Minuten nach der Alarmausgabe leuchtet die Anzeige für den Alarmspeicher nicht. Danach leuchtet die Anzeige für den Alarmspeicher bis zu 55 Minuten. Der Eintrag im Alarmspeicher wird gelöscht, sobald die Alarmspeicheran- zeige erlischt.
  • Seite 17 8 Optionales Zubehör 1. Prüfung mit der Alarmanzeige Optische Einheit Den horizontalen Winkel der optischen Geräte zuvor auf die Richtung einstellen, Vorderansicht des in der Sender und Empfänger zueinander Gerätesockels zeigen. 2. Die Aussparung herausbrechen. Den dunklen Be - Ausrich- reich abschneiden.
  • Seite 18 8 Optionales Zubehör Wasserdichtmittel (Paket) Das Wasserdichtmittel (Silikonfett usw.) in die Kabelein- führbohrung geben, um eine vollständige Abdichtung zu erreichen. Für den entsprechenden Detektor analog vorgehen. Kabelabstand Kabelabstand Adernquer Die Leitungslänge von der Stromversorgung darf die in Kabelabstand schnitt der rechten Tabellenspalte angegebenen Abstände nicht AWG18 übersteigen.

  • Seite 19: Hintere Abdeckung Bc

    8 Optionales Zubehör 8-2 Hintere Abdeckung BC-3 1. Herausbrechen der Aussparung 2. Anbau der Montageplatte Sicherungsschrau- ben der Monta- geplatte (für das Grundgerät) Optional Pfosten- halterung Hintere Abdeckung (für BC-3) Sicherungs - Mit Seitenschneider schrauben kürzen des Pfostens Ausspa- (für das rung Grundgerät) HINWEIS:...

  • Seite 20: Pfostenseitenabdeckung Psc

    8 Optionales Zubehör 8-3 Pfostenseitenabdeckung PSC-3 1. Herausbrechen der Aussparung 2. Anbau der Pfostenseitenab- deckungen Außenmaß der Aussparung (Durchmes- ser 35–48 mm: entspricht dem Durch- Sicherungs- messer eines Pfostens) schrauben der Innenmaß der Aussparung (Durch Montageplatte messer 32–34 mm: entspricht dem (für das Grund- Durchmesser eines Pfostens) gerät)

  • Seite 21: Fehlerbehebung

    9 Fehlerbehebung Wenn nach den unten erwähnten Prüfungen noch Probleme ungelöst sind, den Händler oder den Hersteller sofort verständigen...

  • Seite 22: Spezifikationen

    10 Spezifikationen...
  • Seite 23 10 Spezifikationen AX-70/130/200TN BC-3 PSC-3 HU-3 AX-100/200TF Durchmesser eines Pfostens: min. 32 mm Durchmesser eines Pfostens: min. 32 mm (1,3“) bis max. Φ 48 mm (1,9“) (1,3“) bis max. Φ 48 mm (1,9“) wenn Druchmesser 32 mm dann 84 mm wenn Druchmesser 48 mm dann 68 mm Angaben in mm 69.5...
  • Seite 24 OPTEX CO., LTD. (ISO 9001 Certified by LRQA) 4-7-5 Nionohama Otsu 520 Japan TEL(077)524-6047 FAX(077)522-9022 URL http://www.optex.co.jp/e OPTEX SECURITY SAS 475 Rue Monique et Mario Piani, 69480 Amberieux D´Azergues, France TEL+33(0)437 555-050 FAX+33(0)437 555-059 URL http://www.optex-security.com...
