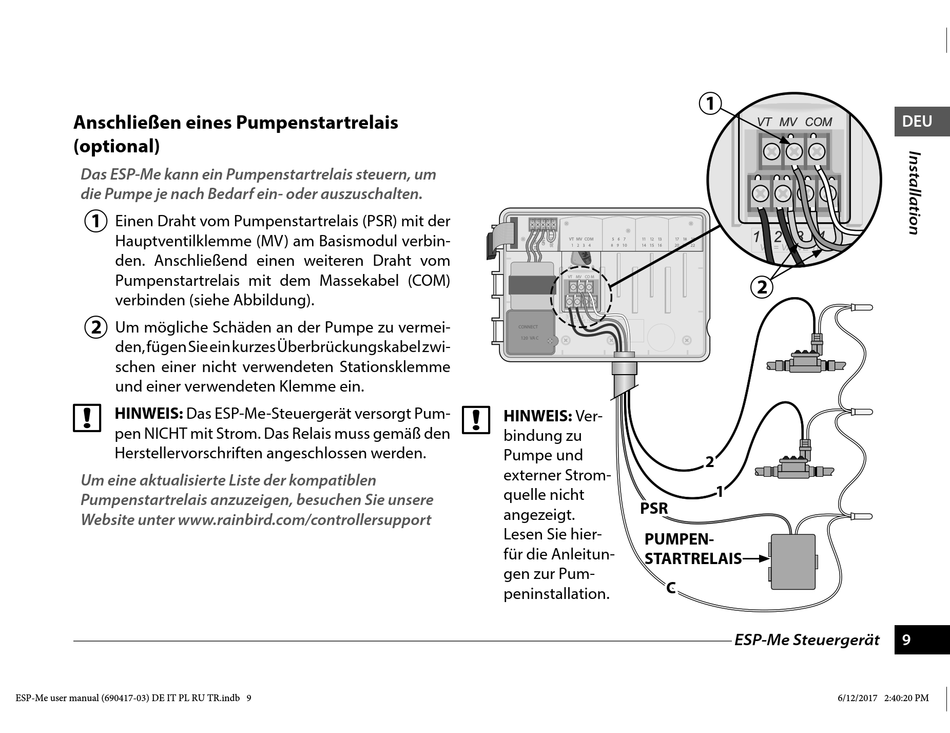

Anschließen eines Pumpenstartrelais
(optional)
Das ESP-Me kann ein Pumpenstartrelais steuern, um
die Pumpe je nach Bedarf ein- oder auszuschalten.
A
Einen Draht vom Pumpenstartrelais (PSR) mit der
Hauptventilklemme (MV) am Basismodul verbin-
den. Anschließend einen weiteren Draht vom
Pumpenstartrelais mit dem Massekabel (COM)
verbinden (siehe Abbildung).
B
Um mögliche Schäden an der Pumpe zu vermei-
den, fügen Sie ein kurzes Überbrückungskabel zwi-
schen einer nicht verwendeten Stationsklemme
und einer verwendeten Klemme ein.
b c
HINWEIS: Das ESP-Me-Steuergerät versorgt Pum-
pen NICHT mit Strom. Das Relais muss gemäß den
Herstellervorschriften angeschlossen werden.
Um eine aktualisierte Liste der kompatiblen
Pumpenstartrelais anzuzeigen, besuchen Sie unsere
Website unter www.rainbird.com/controllersupport
b c
HINWEIS: Ver-
bindung zu
Pumpe und
externer Strom-
quelle nicht
PSR
angezeigt.
Lesen Sie hier-
für die Anleitun-
gen zur Pum-
peninstallation.
A
B
2
1
PUMPEN-
STARTRELAIS
C
ESP-Me Steuergerät
DEU
9
