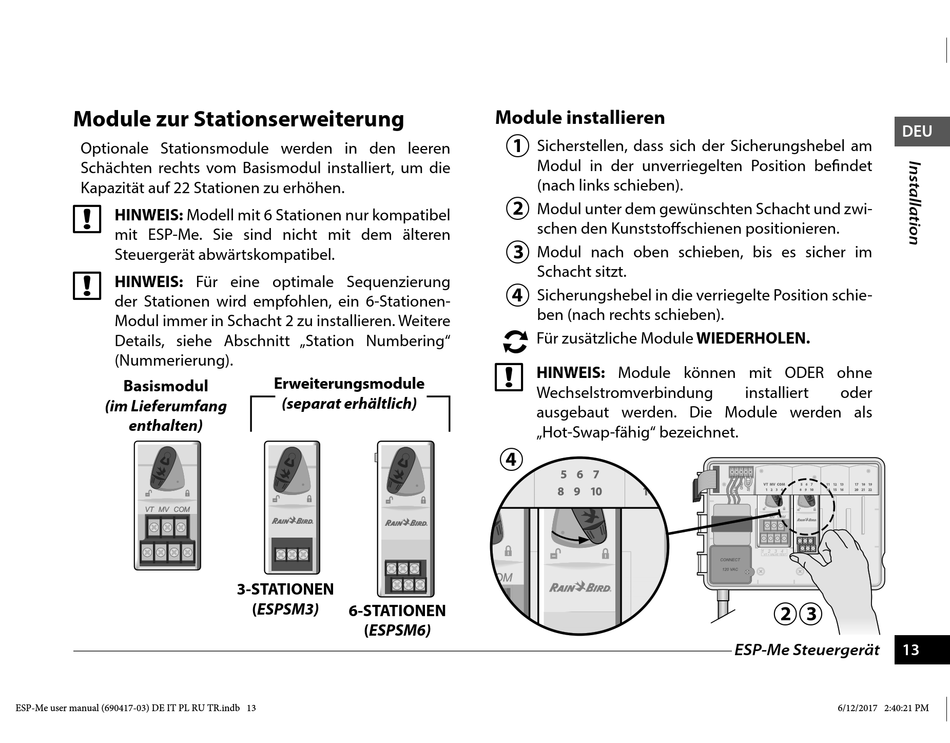

Module zur Stationserweiterung

Optionale Stationsmodule werden in den leeren
Schächten rechts vom Basismodul installiert, um die
Kapazität auf 22 Stationen zu erhöhen.
b c
HINWEIS: Modell mit 6 Stationen nur kompatibel
mit ESP-Me. Sie sind nicht mit dem älteren
Steuergerät abwärtskompatibel.
b c
HINWEIS: Für eine optimale Sequenzierung
der Stationen wird empfohlen, ein 6-Stationen-
Modul immer in Schacht 2 zu installieren. Weitere
Details, siehe Abschnitt „Station Numbering"
(Nummerierung).
Basismodul
(im Lieferumfang
enthalten)
VT MV COM
3-STATIONEN
(ESPSM3)
Erweiterungsmodule
(separat erhältlich)
Rain+Birdt
Rain+Birdt
6-STATIONEN
(ESPSM6)

Module installieren

A
Sicherstellen, dass sich der Sicherungshebel am
Modul in der unverriegelten Position befindet
(nach links schieben).
B
Modul unter dem gewünschten Schacht und zwi-
schen den Kunststoffschienen positionieren.
C
Modul nach oben schieben, bis es sicher im
Schacht sitzt.
D
Sicherungshebel in die verriegelte Position schie-
ben (nach rechts schieben).
e c
Für zusätzliche Module WIEDERHOLEN.
b c
HINWEIS: Module können mit ODER ohne
Wechselstromverbindung
ausgebaut werden. Die Module werden als
„Hot-Swap-fähig" bezeichnet.
D
DEU
installiert oder
BC
13
ESP-Me Steuergerät
