Leitungsverbindungen

DEU

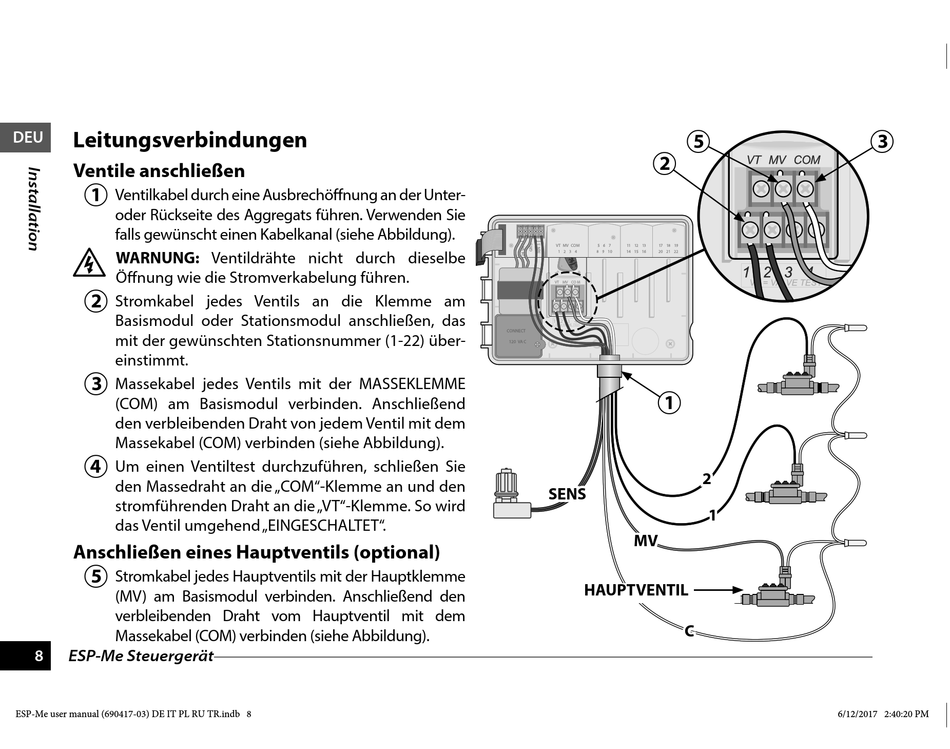

Ventile anschließen
A
Ventilkabel durch eine Ausbrechöffnung an der Unter-
oder Rückseite des Aggregats führen. Verwenden Sie
falls gewünscht einen Kabelkanal (siehe Abbildung).
c c
WARNUNG: Ventildrähte nicht durch dieselbe
Öffnung wie die Stromverkabelung führen.
B
Stromkabel jedes Ventils an die Klemme am
Basismodul oder Stationsmodul anschließen, das
mit der gewünschten Stationsnummer (1-22) über-
einstimmt.
C
Massekabel jedes Ventils mit der MASSEKLEMME
(COM) am Basismodul verbinden. Anschließend
den verbleibenden Draht von jedem Ventil mit dem
Massekabel (COM) verbinden (siehe Abbildung).
D
Um einen Ventiltest durchzuführen, schließen Sie
den Massedraht an die „COM"-Klemme an und den
stromführenden Draht an die „VT"-Klemme. So wird
das Ventil umgehend „EINGESCHALTET".
Anschließen eines Hauptventils (optional)
E
Stromkabel jedes Hauptventils mit der Hauptklemme
(MV) am Basismodul verbinden. Anschließend den
verbleibenden Draht vom Hauptventil mit dem
Massekabel (COM) verbinden (siehe Abbildung).
