Rain Bird ESP-Me Benutzerhandbuch Seite 12

A

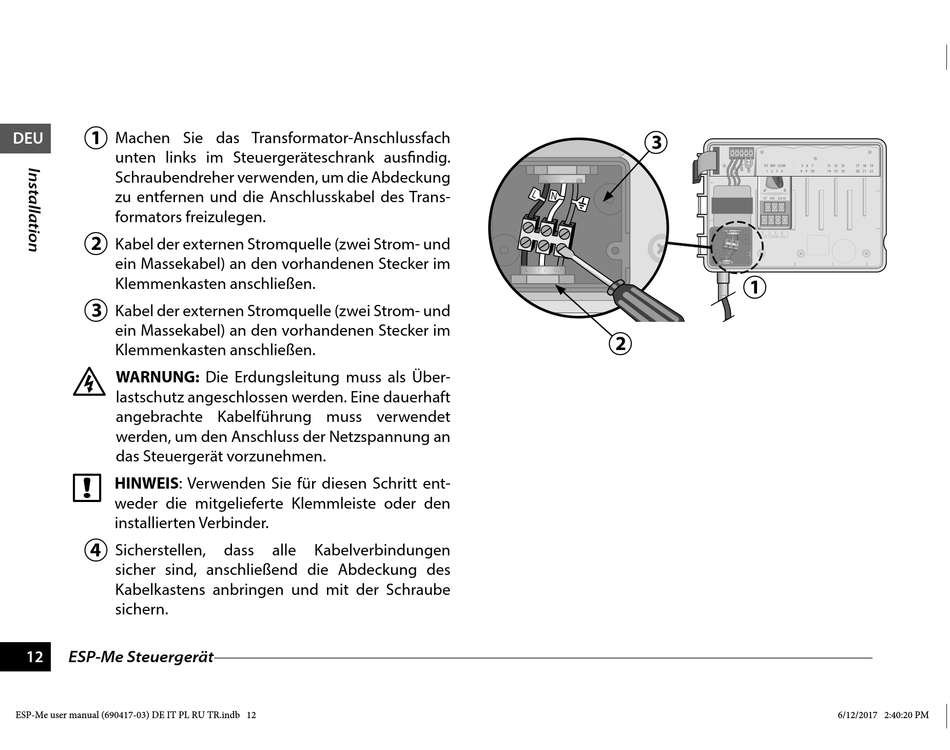

DEU Machen Sie das Transformator-Anschlussfach
unten links im Steuergeräteschrank ausfindig.
Schraubendreher verwenden, um die Abdeckung
zu entfernen und die Anschlusskabel des Trans-
formators freizulegen.
B
Kabel der externen Stromquelle (zwei Strom- und
ein Massekabel) an den vorhandenen Stecker im
Klemmenkasten anschließen.
C
Kabel der externen Stromquelle (zwei Strom- und
ein Massekabel) an den vorhandenen Stecker im
Klemmenkasten anschließen.
c c
WARNUNG: Die Erdungsleitung muss als Über-
lastschutz angeschlossen werden. Eine dauerhaft
angebrachte Kabelführung muss verwendet
werden, um den Anschluss der Netzspannung an
das Steuergerät vorzunehmen.
b c
HINWEIS: Verwenden Sie für diesen Schritt ent-
weder die mitgelieferte Klemmleiste oder den
installierten Verbinder.
D
Sicherstellen,
sicher sind, anschließend die Abdeckung des
Kabelkastens anbringen und mit der Schraube
sichern.
12
ESP-Me Steuergerät
dass alle Kabelverbindungen
C
A
B
