WANDMONTAGE IM FREIEN
1
4
5

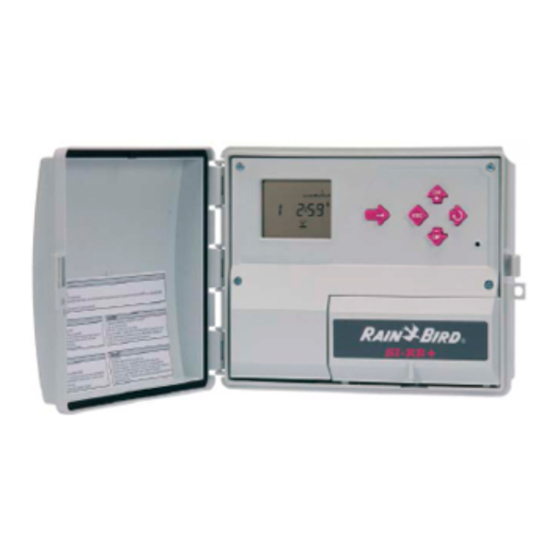

SI-RR+
A/INSTALLATION UND ALLGEMEINE
INFORMATIONEN

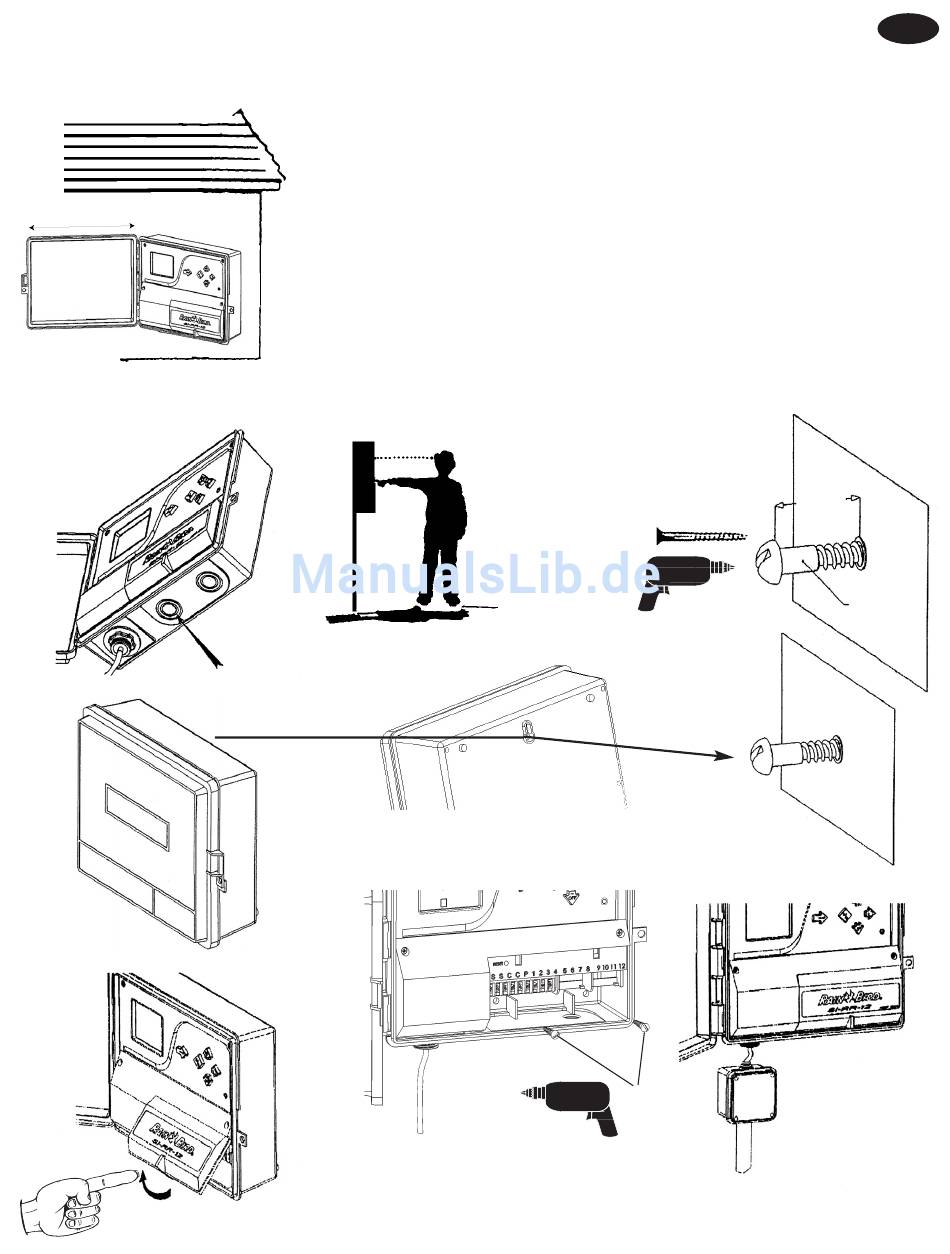

1/ Installation
Wählen Sie einen Standort in der Nähe eines 230 V / 50 Hz
Stromanschlusses. Achten Sie darauf, dass die elektrische
Installation
den
entspricht und durch eine Sicherung im Sicherungskasten
geschützt ist. Das Steuergerät sollte an einem vor Wasser
geschützten Ort installiert werden.
Entfernen Sie die runde Plastikscheibe aus den vorgestanzten
Löchern an der Unterseite des Steuergerätes.
2
6
2
vorgeschriebenen
3
7
ø 4 mm
D
Sicherheitsnormen
6 mm
ø 4 mm
Nicht im
Lieferumfang
230 V
