Kapitel 1: Installation
Anschluss eines Sensors als Option
Sie können wahlweise einen Sensor an Ihr
Steuergerät ESP-MC anschließen. Das ESP-
MC arbeitet mit jedem Sensor mit offenem
oder geschlossenem Kontakt, wie z. B. Rain
Bird's Rain Check oder RSD-BEx.
Beachte: Die Kabel, die Sie für den
Anschluss des Sensors an das Steuergerät
verwenden, müssen zugelassene Kabel für
Erdverlegung sein. Siehe Rain Bird's
Kabelspezifikationen.
Die Sensorkabel müssen in einem anderen
Kabelschutzrohr verlegt werden, als die zum
Hauptstromanschluss.
Schritt 2

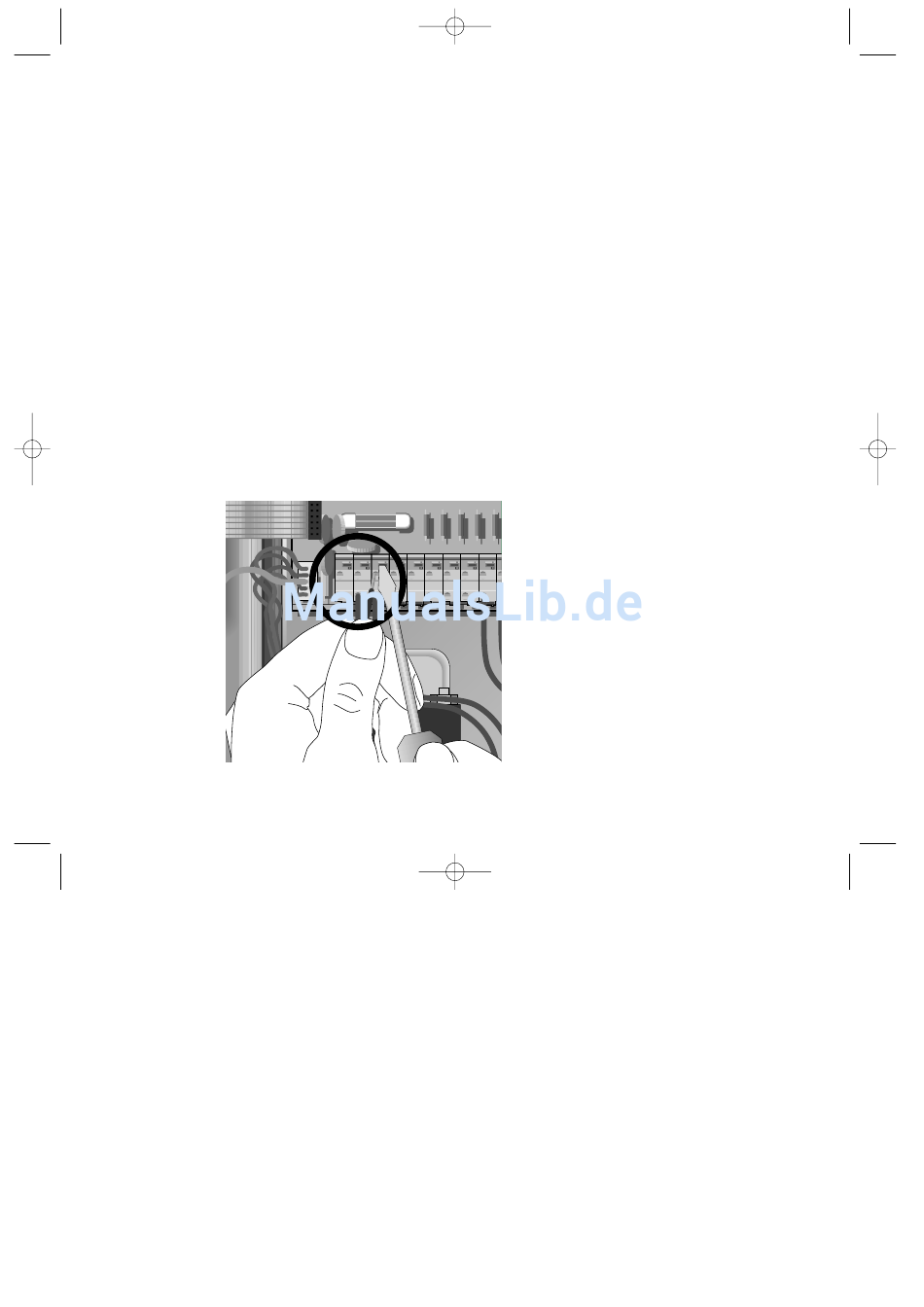

Um die Sensorkabel an das Steuergerät
anzuschließen:
1. Entfernen Sie das gelbe Jumperkabel
(Brücke) zwischen den beiden
Sensoranschlüssen.
2. Isolieren Sie 1,3 cm am Ende der
Sensorkabel ab. Schieben Sie je ein
Kabel in die Sensoranschlussklemmen.
Wenn sich das Kabel nicht gut in die
Öffnung schieben lässt, drücken Sie den
orangefarbenen Hebel herunter.
3. Führen Sie die Kabel durch die große
Öffnung am Boden des Steuergerätes
heraus.
4. Schließen Sie das andere Ende der
Kabel an das Ventil-Nulleiterkabel des
Sensors an.
5. Folgen Sie der Bedienungsanleitung für
die Installation des Sensors.
